全功能互感器综合校验仪核心重点

产品简介

全功能互感器综合校验仪核心重点

产品概述

中文大液晶互感器校验仪，是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采集分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。

仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；

另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；

关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。

中文大液晶互感器校验仪，可用于检定准确度级次0.01级至10级,额定二次电流为5A、1A电流互感器和额定二次电压为100V、100/V、150V（100/3V、220V）的电压互感器。

测量结果直接数字显示,并可为用户配上RSC232接口,方便地与计算机相联。

在检定互感器时，仪器可以随时测量被检互感器次级回路的阻抗或导纳的有功分量和无功分量。

在检定互感器时，仪器能自动指示极性。当极性错误时，仪器能自动切断差流（差压）回路，确保仪器输入电路安全。并发出报警，提示检定人员注意。

设备可以作为直角坐标系交流电位计使用，测量交流小电流或交流小电压。

设备可以与隔离PT及操作箱一起测量电压互感器的二次压降。

主要技术参数

★温度 :5 ℃ --40 ℃    相对湿度 :<80%(25 ℃ )    海拔高度 :<2500 m

电源频率 :50Hz ± 0.5 Hz     电源电压 :220V ± 5V

★测量范围 :

同相分量 (%): 0.0001 ～ 200.0           分辨率 :0.0001

正闪分量 ( 分 ):0.001 ～ 700.0           分辨率 :0.001

阻抗 ( Ω ): 0.0001 ～ 20.0                分辨率 :0.0001

导纳 (ms) ： 0.0001 ～ 20.0               分辨率 :0.0001

★基本误差 :

同相分量 : Δ X= ±（ X × 2% ＋ Y × 2% ）± Dx  ( 有 1 级可选 )

正交分量 : Δ Y= ±（ X × 2% ＋ Y × 2% × 34.48 ）± Dy  ( 有 1 级可选 )

           “ X ”、“ Y ”——仪器的显示值

“ Dx,Dy ”——仪器的量化误差

Dx=2, Dy=5

百分表： 2.0 级

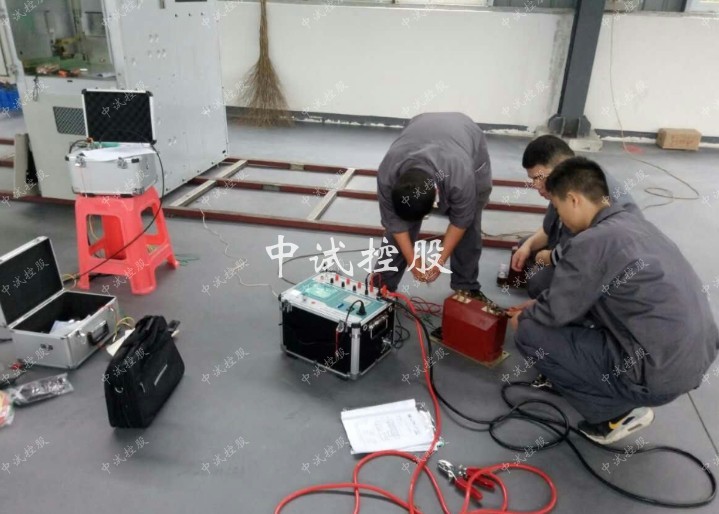

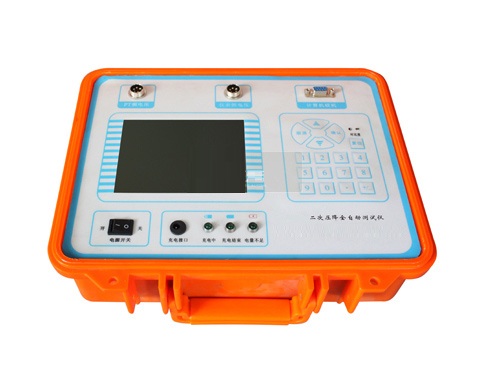

二次压降及负荷测试仪

产品概述

执行标准： JJG1021-2007

在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。

产品特点

可以实现三相三线，三相四线、单相全自动测量；

使用工程塑料机箱，结实耐用，有效保障测试人员及系统安全；

仪器具有量程自动切换功能，保证测试精度；

采用电子式原理线路结合DSP技术，使测试稳定性好，抗干扰 能力强；

测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。

采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功 能，能与计算机联机传送数据。

采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情 况。同时在现场无供电电源的情况下使用。

二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线 测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测 量精度和显示位数得到保证。

工作时间可以长达24小时（最长）。

附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。

仪器体积小，重量轻。

极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能 测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨 0.001mS的电导和电纳

能存储480组测量数据，断电后能保持十年

中文界面大屏幕显示，带有RS-232通讯接口

产品参数

二次压降测试时仪器主要技术指标

环境条件	温度：－5°C～40°C
	相对湿度：<95%（25°C）
	海拔高度：<2500m
	外界干扰：无特强震动、无特强电磁场
测量范围	比差：0.001%～19.99% ; 角差：0.01’ ～599’
分 辨 率	比差：0.001% ; 角差：0.01’
仪器基本误差	DX=±(1%×X+1%×Y±2个字);
	DY=±(1%×X+1%×Y±2个字);
	2个字,仪器的量化误差
电压表头准确度	0.5%
工作范围	电压：(50～120)V
仪器指示动作值(提示错误)	误差：比差大于20%或角差大于600’
	电压：电压<2.0V

PT二次负荷测试时仪器主要技术指标

PT二次负荷测试	导纳测量范围:0.1ms—50.0ms
	导纳测量准确度:	二次电压（50V－120V）
		DX=±(1%×X+1%×Y±2个字)
		DY=±(1%×X+1%×Y±2个字)
		2个字 仪器的量化误差
	电压表头：0.5%
CT二次负荷测试	阻抗测量范围：0.1Ω—50.0Ω
	阻抗测量准确度	DX=±(1%×X+1%×Y±2个字)
		DY=±(1%×X+1%×Y±2个字)
		2个字,仪器的量化误差
	电流表头：1%

标准电压互感器系列

概述

标准电压互感器，在互感器的误差试验中用作电压互感器校验标准。

主要功能特点

结构紧凑，体积小、携带方便。

不需维护，接线、操作简单。

适合于现场使用，也可在实验室作为标准电压互感器和试验变压器使用。

主要技术参数

一次电压：6kV、10kV、 35kV、110kV、220kV(特殊要求可定制）

二次电压：100V、100/√3V、100/3V

电压范围：20%-120%

功率因数：COSφ=1.0

准确等级：0.05~0.01级

外形尺寸(mm)：240(L)×350(W)×420(H) (10kV自升压为例)

重量(kg)：14（10kV自升压为例）

HL 标准电流互感器系列

产品概述

作为标准用来检定比其低两级或两级以下准确等级的电流互感器。标准电流互感器供用电的线路中， 电流大小相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的测量，需要转换为比较统一的电流， 另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。为此设计的电流互感 器就起到变流和电气隔离的作用。

主要功能特点

本标准电流互感器是由一次绕组、二次绕组组成。

按铭牌注明标准电流比进行校验。

可进行5/5或1/1电流比自校。

带脚轮，便于搬运。

主要技术参数

温度：-5— +40℃

湿度：﹤80%

容量： 5VA、COSφ=1

一次电流：5-1000A （有5A-10000A可选,也可据客户要求特殊定制）

二次电流：5A（有1A可选）

精度：0.05S级（有0.01S,0.02S,0.05S精度可选）
