产品简介

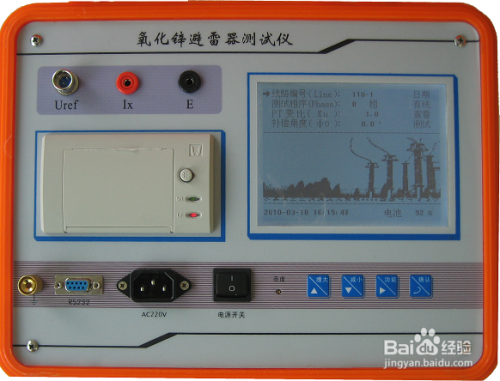

氧化锌避雷器特性测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
工具/原料
-
电工箱
仪器特点
-
1
1） 本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
2） 高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3） 仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保
证了数据的可靠性和安全性。
4） 支持无线同步电压取样方式。
5） 具有阻性电流基波峰值输出、边相校正等功能。
6） 仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；
END
技术参数
-
1
主要技术参数
全电流测量范围： 0—10mA有效值，50Hz/60Hz 准确度：±（读数×5%＋5µA）
阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%＋5µA）
电流谐波准确度：±（读数×10%＋10µA）
参考电压输入范围：25V—250V有效值，总谐波含量＜30% 50Hz/60Hz
参考电压测量准确度：±（读数×5%＋0.5V）
电压谐波测量准确度: ±（读数×10%）
基波电流与基波电压间夹角：0-360°
电池工作时间：主机6小时 充电电源：220V±10% 50Hz/60Hz 充电时间：5小时
主机体积：325×280×140
主机重量：3.5Kg(不含线缆)
工作环境：温度：-10—50℃ 湿度：＜90%
END
操作模式和接线
-
1
1、“”（PT二次）模式；“”（PT二次同步显示）模式
仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：
性能
<75°
75°~77°
78°~80°
81°~83°
84°~89°
>89°
Φ
劣
差
中
良
优
有干扰
实际上Φ<80°时应当引起注意。
接地:
测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。
-
2
参考电压：（Uref）
参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。
电流信号：（Ix； E）
先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。
接线图如下：
>
在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。
-
3
2、“”（电流同步显示）模式（无线同步电压取样方式）：
仅仅需要一根电流线，取到电流信号即可测量出全电流和阻性电流。(此模式为快速测试，仅需要B相电流信号，按测量后为等待状态。依次接A、B、C相放电计数器上端，打印机开始工作为一相测量周期结束，测量完后关机退出)
电流信号
先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。(接线如下图)
';font-family:'Times New Roman';font-size:15px;mso-font-kerning:1px;" >MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。
接线图如下：
>
在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。
END
仪器操作步骤
-

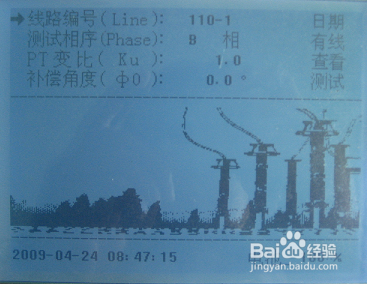

l 打开电源开关, 屏幕出现如下开机界面。
-
主菜单的具体操作说明如下：
l 线路编号：按“▼”键将光标指向“线路编号”，按“↙”键进入；按“▼”键选择要调整的位置，此位置下会有一个小光标；按 “▲”、“▼” 键进行选择，所有位调整完成后，按“↙”键。
l PT变比：按“▼”键将光标指向“PT 变比”，按“↙”进入；按“▼”键选择要调整的位置，此位置下会有一个小光标；按 “▲”、“▼” 键进行选择，所有位调整完成后，按“↙”键。
-
l 补偿角度：调整方法同上，一般相间干扰的影响大约在2°~ 5°，由于准确测算干扰量有一定困难，一般不提倡硬性补偿，而是将其设置为0.0°,可以按规程要求，纵向比较一段时间内数据变化趋势。如果需要调整边相校正角，可参考后面“测量原理”的有关章节.
l 日期：调整方法同上，用“▼”键选择要调整的项目年、月、日、时、分、秒，用“▲”、“▼”键进行调整，全部调整完后，按“↙”键。
l 模式选择：按“确定”将会在（PT二次）, （同步显示）两种模式之间切换。
l 同步显示模式：当选择到（同步显示）模式下时候，将光标移动到“测试”上， 按“增大”键将会显示 （PT二次同步显示模式），（单电流同步显示模式）。
l 查看：按键盘“▼”键将光标指向“查看”，按“↙”进入（如图五所示）；按 “▲、▼、▼” 键选择要查看的数据，按“↙”键显示该组数据；
-

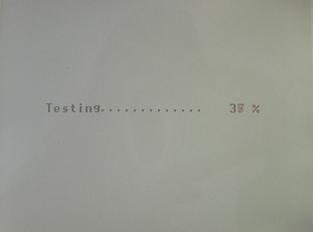

测量：按“▼”键使光标指向“测试”，按“↙”进入测量，出现图六所示测量画面。
-
l 测试完毕，会出现测试结果，如图七所示。
-
显示： 转换显示画面，显示全部测试信息，或简要显示。
打印：可将测量的数据打印出来，但不存储
存储：存储当前数据，选择好数据的存储位置，按“↙”键保存。
退出：退出测量，回到系统主菜单。
END
注意事项
-
从PT二次取参考电压时，应仔细检查接线以避免PT二次短路。
-
电压信号输入线和电流信号输入线务必不要接反，如果将电流信号输入线接至PT二次侧或者试验变压器测量端，则可能会烧毁仪器。
-
仪器损坏后，请立即停止使用并通知本公司，不要自行开箱修理。仪器工作不正常时，请首先检查电源保险是否熔断。更换型号一致保险后方可继续实验。如果问题较复杂，请直接与我公司联系。
-
仪器如长时间不使用（三个月以上），电池会耗尽损坏，因此每间隔3个月应给仪器充一次电（6小时以上），以保证仪器能正常使用。充电步骤为：打开电源开关，插上220V电源即可。
