产品简介
在110KV及以上线路保护中一般都设置了距离和零序保护作为线路的主保护，而且经常集中在一套保护装置中。距离和零序保护测试模块就是针对这种情况开发的能一次性自动测试完各种接地距离、相间距离和零序保护的软件。
l 能一次性自动完成多段距离和零序保护的各种故障定值的校验
l 能测试同一种故障下，保护三相同时或不同时跳闸的时间
l 能设置永久性故障，测试重合闸和永跳的时间
l 即可采用Z、Φ方式，也可采用R、X方式设置阻抗定值
l 通过设置“按键触发”的方式，能手动控制故障量的输出
工具/原料
-
电工箱
第一节 面板操作说明
-
1
¢ 测试项目
“距离保护”、“零序保护”和“工频变化量”三个试验项目，即可以单选，也可以同时选择。
— 时间参量
故障前延时 该时间常用于等待每次动作后保护整组复归，或者“TV断线”信号消失，或者等待重合闸充电。若仅做保护定值测试而不投入重合闸，这个时间一般设为2~10s。如果同时做重合闸试验时，则一般设为15~25s。每进行一次故障测试，测试仪都首先进入“故障前延时”状态，输出三相额定电压57.7V，三相电流为0，然后再进入故障状态，输出所设置的故障量。
测试间断时间 每次故障试验结束后，测试仪停止输出，在该时间状态下等待保护接点复归，一般设0.5s即可，也可设为0。
-
2
重合闸最大延时 如果投入重合闸，每次故障测试同时做重合闸试验，则在该时间内等待重合闸信号。该时间应大于整定重合闸延时时间。
— 触发故障方式
从故障前状态到故障状态的触发方式有四种：时间控制、按键触发、开入c触发以及GPS触发。
时间控制 在该触发方式下，故障前状态的持续时间由“故障前延时”确定，时间到，自动进入故障状态。时间控制下，完全由测试仪自动试验，试验期间只需要根据提示投切相应的压板即可。
按键触发 在故障前状态，按面板键盘上任意键，或鼠标点击软件上的触发键即进入故障态。按键触发方式能方便地实现人工控制试验过程。可以方便在试验期间观察保护的报文或打印试验结果。
开入c触发 测试仪开入量c接收到变位信号即进入故障态。该功能可以实现用于多装置同时试验。
-
3
GPS触发 将GPS信号接入背板通信接口，通过GPS的PPM脉冲对空间不同的两台测试仪进行联调试验。PPM脉冲到时自动进入故障态。
— 零序补偿系数
提供了KL、Kr/Kx、Z0/Z1共三种表达方式。详细说明请参照“交流试验”章节的说明。在进行接地距离测试时，必须正确设置零序补偿系数。
-
4

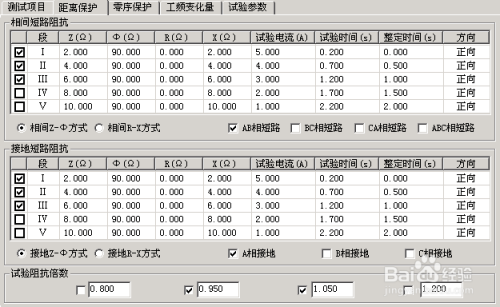

¢ 距离保护
只有选择了“距离保护”测试项目时，该页面才处于激活状态，允许设置相应参数。如右图所示：
="mso-spacerun:'yes';font-family:Arial;mso-fareast-font-family:黑体;font-size:16px;mso-font-kerning:1px;" >零序补偿系数
提供了KL、Kr/Kx、Z0/Z1共三种表达方式。详细说明请参照“交流试验”章节的说明。在进行接地距离测试时，必须正确设置零序补偿系数。
-
5
相间短路阻抗和接地距离阻抗
1、可以打“√”选择需要进行哪几段保护试验。
2、直接将保护整定值输入阻抗数据框中。定值可以选择按Z-Φ方式还是按R-X方式输入。
3、设置的每段试验电流必须大于保护的启动电流。并且相间距离试验中，其阻抗与电流的乘积约为20－40V内较好，不能超过57V；接地距离试验中，其阻抗与电流的乘积约为20－30V内较好，不能超过57V。一般还应遵守阻抗（或电抗）越小，电流越大的原则，才能保证测试更准确。
-
6
4、设置的各段“试验时间”必须大于该段的整定动作时间。例如：假设I段整定动作时间为0s，II段为0.5s，III段为1.0s。考虑到保护本身跳闸有一定的固定延时，可以设I、II、III段的试验时间分别为0.2s、0.7s、1.2s，如上图所示。这样，测试的理想结果将是：0.95倍时，本段动作，1.05倍时，本段不动，下一段时间不够也动作不了。也可以将上述三段的时间均设置得大于第三段动作时间。这样，测试的理想结果将是：0.95倍时，本段动作，1.05倍时，本段不动，下一段动作。
-
7
5、将各段整定动作时间输入“整定时间”框内，该时间参量只起参考作用，不影响试验结果。
6、在“方向”栏中，用鼠标单击，可在“正向”与“反向”之间切换，这样能方便测试一些方向性的距离保护。
7、最后再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验，两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
8
— 试验阻抗倍数
根据保护校验的一般要求，软件提供了0.8倍、0.95倍、1.05倍和1.2倍等四种默认的校验倍数，其数值可以修改。如果保护在0.95倍或1.05倍下动作不正确，此时可改选0.8倍或1.2倍，也可以自定义倍数进行测试。
END
第二节 零距保护和校验
-
1

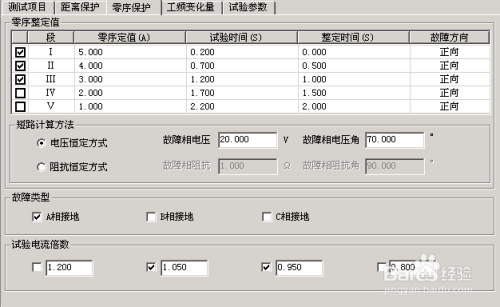

¢ 零序保护
只有选择了“零序保护”测试项目时，该页面才处于激活状态，允许设置相应参数。如右图所示。零序保护的试验参数设置与距离保护的试验参数设置基本相同，设置时参考上文的说明。
-font-family:Arial;mso-hansi-font-family:Arial;mso-bidi-font-family:Arial;font-size:14px;mso-font-kerning:1px;" >“反向”之间切换，这样能方便测试一些方向性的距离保护。
7、最后再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验，两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
2
— 短路计算方法
电压恒定方式
在这种方式下直接设置故障相电压。在试验时，无论故障电流多大，测试仪输出的故障相电压维持不变。“故障相电压角”指故障时故障电压与故障电流夹角。
阻抗恒定方式
在这种方式下，在试验时，由故障电流和故障阻抗计算故障相电压。
��再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验，两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
3

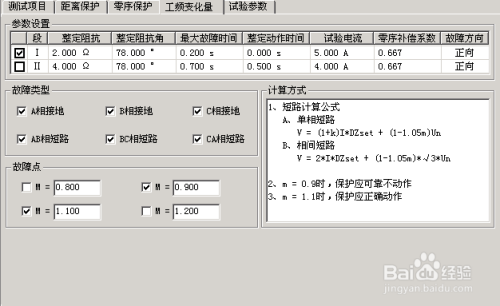

工频变化量阻抗元件定值校验
该测试项目用于测试工频变化量阻抗继电器的动作行为，可对某些线路保护的工频变化量距离保护的定值进行校验，如右图所示。
本模块允许同时校验两段定值，并且一次性模拟所有故障类型。试验时，只需要勾选需要测试的项目，然后按定值单将各种定值参数依次进行设置即可。
old;font-size:14px;mso-font-kerning:1px;" >阻抗恒定方式
在这种方式下，在试验时，由故障电流和故障阻抗计算故障相电压。
��再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验，两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
4
M的值默认情况下有0.9和1.1两种设置，一般地，M=0.9时，保护应可靠不动作，M=1.1时，保护应可靠动作。设置M=1.2时，可以测出保护的动作时间。
“短路电流”参数应设置得大一些，建议10～20A，因为短路电流太小，根据上述公式计算出来的电压可能为负值。试验时，“距离保护”压板应投入。
试验参数设置与距离保护的设置基本相同，请参考其说明。
ont face="宋体" >阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
5

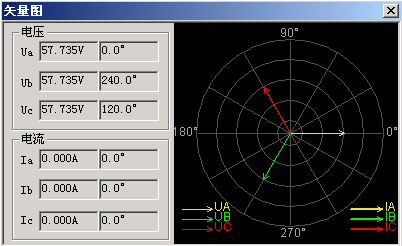

¢ 矢量图
试验期间点击“矢量图”按钮，从打开的矢量图窗口中能观察到电压、电流矢量的幅值和相位的实时矢量图。如右图。
�，可以测出保护的动作时间。
“短路电流”参数应设置得大一些，建议10～20A，因为短路电流太小，根据上述公式计算出来的电压可能为负值。试验时，“距离保护”压板应投入。
试验参数设置与距离保护的设置基本相同，请参考其说明。
ont face="宋体" >阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。
END
第三节 试验指导
-
1
正确接线
分相跳闸时，保护的跳A、跳B、跳C和重合闸信号分别接到测试仪的开入端子A、B、C、R；三跳时，跳闸信号接入开入A、B、C任何端子，重合闸接入R端子。
投退压板
做哪个项目试验，请投入与该项目有关的保护压板。
选择测试项目，并设置各项目试验参数。一般触发方式按默认的“时间控制”方式。

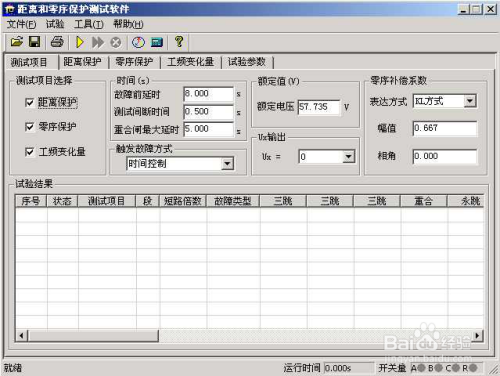

开始试验后软件自动回到第一页，按列表中的试验数据顺序逐次进行试验，如右图所示。
-font-kerning:1px;" >校验。如过要做接地距离试验还需正确输入零序补偿系数。
-
2
如果同时测试接地距离和零序保护，试验期间，做接地距离保护测试时，软件会提示“请退出零序保护压板，投入距离保护压板”，做零序保护测试时，软件会提示“请退出距离保护压板，投入零序保护压板”。
试验结束后，按软件提示保存试验报告。
0.95倍和1.05倍是默认的两个测试边界点。0.95倍时，距离保护本段应可靠动作，零序保护本段应可靠不动作；1.05倍时，距离保护本段应可靠不动作，零序保护应可靠动作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍测试不满足上述动作要求时，降低保护动作要求，对保护整定值的“容忍性”测试，如果仍不能正确动作，请检查保护原因并与保护厂家联系解决。
测试期间如发现本应II段或III段保护动作的，而测试仪记录下的动作时间为I段动作时间，请检查重合闸后加速是否误动作了，若是，请先退出重合闸后加速压板或控制字再进行测试。
测试时，如果保护的跳闸A、B、C分别接至测试仪的开入A、B、C，而试验期间总会偶尔听见测试仪发出长鸣报警声，而实际上测试仪未能记录下保护的动作时间。这时，请检查此种情况下的故障相总与哪一相有关。例如，AC相间故障时出现过，BC相间故障时也出现过，则可初步判定，测试仪未能接收到保护跳闸C传来的开关变位信号，请检查保护侧跳闸C是否接触良好。也可将保护跳闸A、B、C三根信号线短接，一起接到测试仪的开入A中。
-
3
如果想让保护在某一定值倍数下，本段保护不动作时让下一段保护动作，请将该段的“最大故障时间”设置为大于其下一段保护动作时间0.2s及以上。
END
同期、低周试验
-
■ 界面说明
同期、低周试验为变频试验，主要用于同期试验中频差试验和低周试验。
试验界面上中将Ua、Ub分成第一组，该组程序固定为变频率；将Uc和Ia、Ib、Ic作第二组，可设定为变频率 / 不变频。Ua、Ub、Uc均可输出0-120V。
同期试验：同期试验中频差试验时设定第一组变频，第二组不变频，即Ua、Ub变频， Uc不变频，两组之间即出现差频。可使用Ua和Uc或者Ub和Uc分别作同期试验中的待并侧和系统侧电压进行同期频差试验。
-
低周试验：设定第二组也变频，则Ua、Ub、Uc、Ia、Ib、Ic同时变频，可进行低周试验。
本试验中可变化的变化量是： 频率。
需要输入的各种设定量： 各相电压、电流的初值、相位
频率的初值
手动试验时频率变化步长 / 自动方式时每秒频率变化值Df/Dt
自动 / 手动变频
手动变频时手动控制增减频率，每旋动旋钮一格或按一下“▲”或“▼”，频率变化一个步长量。
自动变频时变频步长将自动转变为频率变化值Df/Dt，即每秒频率变化多少Hz，此时频率按此速率匀速变化，用于做低周滑差闭锁试验。
-
数据设定完毕后，选定“确认”、“开始”即开始试验。手动变频方式时，旋动旋钮或使用“▲”或“▼”增减频率。当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、动作频率和返回频率以及动作时Ua与Uc之间的角差（用于同期试验时测动作角差）。
自动变频主要用于做低周滑差。试验开始后电流电压、频率先以初设值输出，不立即变频，待按下“▼”后频率自动降低，继电器接点动作时频率将停留在动作点位置等待下一步操作，此时再按“▲”或“▼”键，频率将按所给方向自动加或减，直至下一次动作。
l 开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。
l 开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。
l 数据记录区：保护动作、返回时记录区记录动作时间、返回时间、动作频率、返回频率以及动作、返回Ua与Uc的角度差（用于同期试验时测动作角差）。
pan style="mso-spacerun:'yes';font-family:Symbol;mso-ascii-font-family:Arial;mso-hansi-font-family:Arial;mso-bidi-font-family:Arial;font-size:14px;mso-font-kerning:0;" >Df/Dt，即每秒频率变化多少Hz，此时频率按此速率匀速变化，用于做低周滑差闭锁试验。
-
■ 试验指导
¿ 测试低周继电器的动作频率、动作时间和滑差闭锁值
试验界面设置如右图。
做动作值和动作时间时，应采用“手动变频”方式。设定好各相电压、电流和频率初值、变化步长后，按“确认”、“开始”开始输出，然后手动慢慢左旋“旋钮”逐步减小频率，直至继电器动作，此时记录区将记录动作值、动作时间。
-
做滑差闭锁时，应采用“自动变频”方式，即将“手动变频步长” 改为“自动变频步长”即Df/Dt，后面的步长值将自动变为 nn.nn Hz / S。按“确认”、“开始”开始输出后，频率暂时不变化，待按下“▼”后频率才开始下滑。如果所设值大于滑差闭锁定值，保护将不会动作，如果小于定值，保护将会动作。
¿ 同期继电器的变频率试验测试动作频差和动作角差
试验界面设置如右图
试验中Ua频率可变，Uc频率固定为50Hz，二者会有频差，逐步调节Ua频率（手动慢调）。至继电器接点动作时动作频率和Ua、Uc之间的角差即为动作频率和动作角差。
-
需要输入的各种设定量：
故障相：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；
正方向/反方向故障； 永久性／瞬时性故障；
故障电流； 故障初角；
整定阻抗Z、Φ或R、X； 零序补偿系数Kr、Kx。
转换性 / 非转换性故障； 转换时间；
转换成：A-N／B-N／C-N／A-B／B-C／C-A／ABN／BCN／CAN／ABC；
故障阻抗倍数；
时间控制 / 接点控制方式；
故障时间、断开时间、重合时间（此三个时间量仅在“时间控制”时使用）。
¿ 故障相 可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。
¿ 整定阻抗 故障阻抗可以Z、Φ方式输入或R、X方式输入，以一种方式输入，另一种方式的值计算机自动计算出。Z、Φ或R、X输入方式切换是在光标在“Z=”位置时按旋钮进行切换。
¿ 故障阻抗倍数 为nד整定阻抗”,以此值作为短路点阻抗进行模拟。
¿ 时间控制／接点控制
接点控制时，由保护的跳闸、重合闸、永跳接点控制电流电压发生状态转换。如跳闸接点到将使测试仪输出从故障量转变为正常量（跳闸后状态）。
时间控制时，装置根据所设定的各时间间隔，依次输出故障前、故障时、跳闸后、重合闸后、永跳后的各种量。保护跳合闸时只记录动作时间，而不改变各种输出状态的持续时间。
¿ 故障时间、断开时间、重合时间 在时间控制方式下，分别用于控制输出故障量的持续时间、
END
注意事项
-
1. 有些保护如四方公司的平行四边形特性保护其定值以电抗XX1－XX4、XD1－XD4方式等给出的，则仅设置电抗X分量，其电阻R分量应设为0。
-
2. 如果做接地距离保护试验，请按整定值清单给出的零序补偿系数类型和数值正确设置零序补偿系数。
-
3做低周滑差闭锁时，应采用自动变频方式，此时频率以每 1 秒改变 f/t 的速率匀速变化，可方便地做滑差闭锁试验。
-
做低周动作值和动作时间时，应采用手动变频方式缓慢降低频率来做，自动变频方式由于频率快速变化，测量的时间值将不准确。
