产品简介

技术指标

1、量程:0.9~10000

2、精确度:0.1%字(500以下)

0.2%2字(500~2000)

0.3%字(2000~4000)

0.5%字(4000以上)

3、分辨率:最小0.0001

4、输出电压:160V、10V 自动换档

5、工作电源:AC220V 50HZ

6、使用温度:–20℃~ 40℃

7、相对湿度:≤85%,不结露

工具/原料

  • 电工箱
  • 连接线

界面介绍及操作方法

  1. 1

    1、接线:

    根据被测试变压器的具体情况正确联接测试线夹。

    a、单相变压器:高压端电缆的黄、绿线夹接被测变压器高电压侧的接线端,低压端电缆的黄、绿线夹接被测变压器低电压侧的接线端。

    b、三相变压器:将高压端和低压端电缆的3色夹钳按黄、绿、红各对应高压A相、B相、C相和低压a相、b相、c相连接。

    2、变比测量:

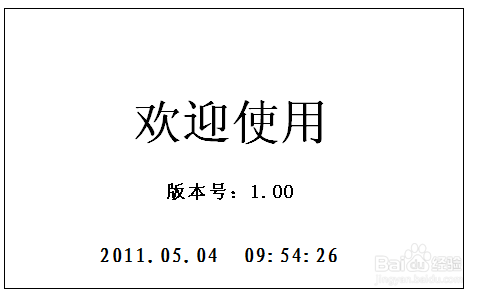

    仪器接线完成后,插上电源线,打开电源开关,屏幕显示见图2。

    g:1px;" >4、输出电压:160V、10V 自动换档


    5、工作电源:AC220V 50HZ

    6、使用温度:–20℃~ 40℃

    7、相对湿度:≤85%,不结露

    全自动变比组别测试仪界面介绍及操作方法
  2. 2

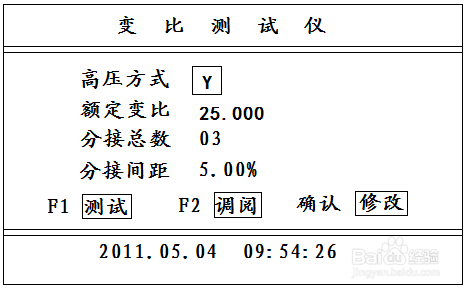

    4秒钟后屏幕显示见图。

    全自动变比组别测试仪界面介绍及操作方法
  3. 3

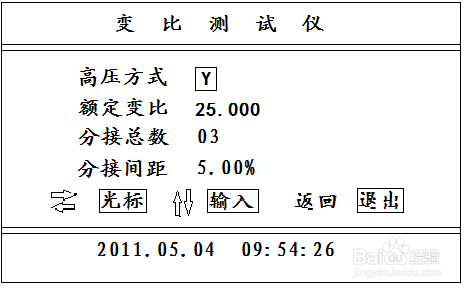

    1参数修改:如果需要修改参数,可先按确认键,此时屏幕会变成如下:

    全自动变比组别测试仪界面介绍及操作方法
  4. 4

    向左向右键按下,光标可以在各个参数之间上下循环移动,可将光标移动到需要改变的参数上;

    向上向下键按下,图5的状态可以改变高压方式,选择项目包括“Y”、“D”、“单”、“Z”,可以循环选择,选择“单”,测试时可以测量单相变压器或PT;光标在其他位置时可以改变数字的大小;修改完成后按返回键退出修改。

    2时间设定:在开机后屏幕显示图3状态下,可按返回键进入修改界面,按左右键选择改变光标的位置,按向上向下键修改数字,完成修改后按确认键退出,返回到图3状态。

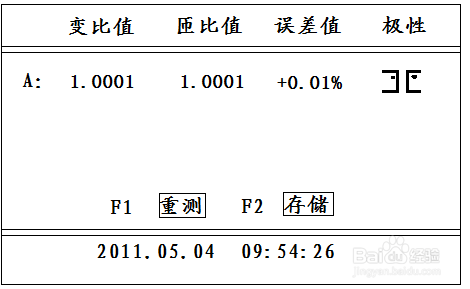

    3单相变压器或PT互感器测量:此时可以在图3状态下修改参数选择高压方式单相,其他按实际值修改,参数修改完成退出修改后,按F1键直接进入测试,显示“正在测试”,测试结果显示如图5所示:

    全自动变比组别测试仪界面介绍及操作方法
  5. 5

    此时,可以使用功能键F1、F2分别操作仪器进行“重测”、“存储”,如果需要打印可以按打印键打印当前显示的数据。

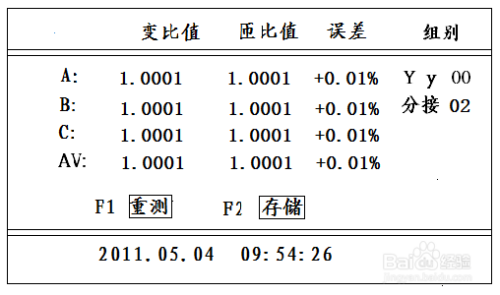

    4三相变压器测量(以Y型为例):此时可以在图3状态下修改参数选择高压方式  Y, 其他参数按实际值修改,参数修改完成退出修改后,按F1键直接进入测试,显示“正在测试”,测试结果显示如图6所示:

    全自动变比组别测试仪界面介绍及操作方法
  6. 6

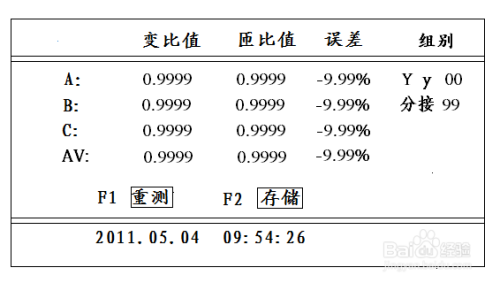

    5盲测说明:如果在三相变压器铭牌参数不清楚的前提下,本仪器能够准确的测出变压器的变比值和组别号,但无法准确测出连接类型,分接位置等参数,具体操作及说明如下:将三相变压器的高低压绕组分别按顺序接到本仪器的高低压接线端,打开仪器,在图3状态下直接选择F1测试,显示“正在测试”,测试结果显示如图7所示,此图中所显示的数据只有变比值和组别号是准确的,由于其他参数不清楚,无法设定准确值,故所显示的匝比值、误差、分接值、连接方式等不是准确的数据,不能做为参考依据,如果知道高压方式,则可以测出实际的连接组别。

    全自动变比组别测试仪界面介绍及操作方法
  7. 7

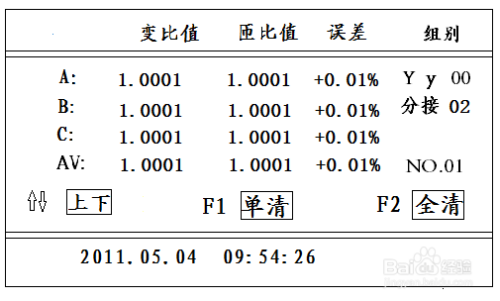

    6调阅数据:仪器内部存储的历史数据,在开机初始菜单下按下“F2”键,数据显示如图8所示。

    全自动变比组别测试仪界面介绍及操作方法
  8. 8

    按向上向下键改变选择的记录号,按F1键可以清除当前记录,按F2键可以清除全部记录。



    END

操作示例

  1. 1

    1.Y-d-11,电压组合110±8×1.25%/10.5KV 的变压器。

    按图9进行接线。

  2. 2

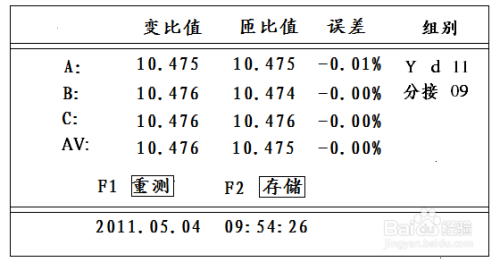

    打开电源开关显示出主菜单(见图3),此时按确认键,显示见图5。此时可输入额定变比值,按照变压器铭牌上的高压端9分接电压值110.0,低压电压10.5,计算出额定变比10.476,输入额定变比10.476,分接总数17,分接间距1.25%,输入完成后,按返回键返回到主菜单,按F1键,仪器开始测量,测量结果见图10所示。



    全自动变比组别测试仪界面介绍及操作方法
  3. 3

    此时,可按F1键重测一次,F2键存储数据,打印键打印数据,按复位键返回主菜单。

    2.单相变压器,电压组合525/√3±8×1.25%/20,按图11接线。

    回键返回到主菜单,按F1键,仪器开始测量,测量结果见图10所示。




  4. 4

    打开电源开关,显示主菜单(见图3),操作与上例相似,只是额定变比的计算要注意,变压器铭牌高压端9分接电压值(525/1.732=)303.1,低压侧电压20,计算值是303.1/20=15.155,输入到额定变比位置,在参数设置时,将高压方式改成“单”,额定变比改成15.155,总分接数改成17,分接间距改成1.25%,修改完成后,按F1键进行测试。测试结果与图5相似。



    END

注意事项

  • 1、有载分接开关19档的变压器,9、10、11分接是同一个值,仪器输入分接类型时应输入17,此时12分接以后,仪器显示分接位置比实际位置小2。
  • 2、本仪器分接位置的设置按高压侧调压设计,是假设1分接为最高电压档位,如果电压反向设计或分接开关在低压侧的变压器,显示分接位置和实际分接位置倒置。
