继电保护装置的静模试验方法

1

交流电流输出

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率               420VA

三并电流最大输出时最大输出功率   900VA

三并电流最大输出时允许工作时间   10s

频率范围（基波）   0～1000Hz

谐波次数           1～20 次

2



¿  直流电流输出

输出精度   0.5级

电流输出   0～±10A / 每相，0～±30A / 三并

最大输出负载电压   20V

3

交流电压输出

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 0～1000Hz

谐波次数         1～20次

频率范围（基波）   0～1000Hz

谐波次数           1～20 次

4

直流电压输出

输出精度   0.5级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

5

开关量及时间测量



继电保护测试仪

备注

开关量输入

8路

空接点：   1～20mA，24V

电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V

开关量输出

4对

DC：220V／0.2A；AC：220V／0.5A

时间测量

测量范围0.1ms ～ 9999s    测量精度0.1mS



END

1

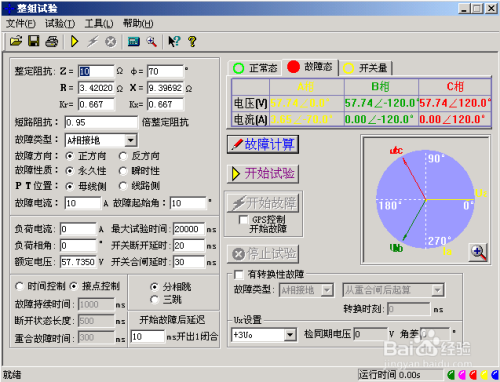

整组试验相当于继电保护装置的静模试验，通过设置各试验参数，模拟各种瞬时、永久性的单相接地、相间短路或转换性故障，以达到对距离、零序保护装置以及重合闸的动作进行整组试验或定值校验。下面以“整组试验Ⅰ”为例，简要说明其使用方法。软件界面如图。

l 整组校验过流、零序和距离等保护，进行整组传动试验

l 能测试在有（无）检同期和检无压条件下，重合闸及后加速动作情况

l 能模拟转换性故障、反方向故障

2

第一节   界面说明

¢ 故障量设置

● 故障类型

可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

● 整定阻抗

按照定值单给定的阻抗设置方式，故障阻抗可以Z、Φ方式输入或R、X方式输入，当以一种方式输入，另一种方式的值软件会自动计算出来。

● 短路阻抗倍数

为nד整定阻抗”，以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足，也可以0.8或1.2倍整定值进行检查。这是“容忍性”的检查界限，如果保护还不能正确动作，请检查其它方面的原因。

● 零序补偿系数

Ko = ( Z0 / Z1 – 1 ) / 3

如果正序组抗角Φ(Z1)与零序阻抗角Φ(Z0)不等，此时Ko为一复数，则常用Kor、Kox进行计算。

Kor = ( R0 / R1 – 1 ) / 3          Kox = ( X0 / X1 – 1 ) / 3

对某些保护(如901系列)以Ko、Φ方式计算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，则Ko为一实数，此时需设置Kor＝Kox＝Ko 。

3

● 故障方向

如果保护具有方向性，请注意选择正确的故障方向。

● 故障性质

选择“瞬时性”或“永久性”故障的不同点在于：在“时间控制”的试验方式下，选择“瞬时性” 故障时，当测试仪接收到保护的动作信号后即停止故障输出进入下一状态，尽管此时故障时间还没有结束；但在“永久性”故障时，即便测试仪接收到保护的动作信号，故障量继续存在，直到所设置的“故障持续时间” 到。也就是说，“永久性”故障时，测试仪的故障输出时间只受“故障持续时间”控制。因此，在“永久性”故障下试验容易造成后加速保护动作，并且重合闸无法重合。所以，建议一般选择“瞬时性”故障方式。

● 故障电流

以上只设置了相应的短路阻抗，如果再告诉软件一定的故障电流，软件将自动计算出相应的故障电压，由测试仪输出相应的故障电压和电流给保护。设置的故障电流应满足以下要求：1、大于保护的启动电流；2、故障电流与短路阻抗的乘积应不大于57.7V。

● 时间控制／接点控制

接点控制时，由测试仪接收到的保护的跳闸、重合闸、永跳接点变位信号来控制试验状态，决定测试仪在相应状态应输出的电流、电压。

时间控制时，装置根据所设置的时间顺序，依次输出故障前、故障时、跳闸、重合闸、永跳后的各种量，保护跳合闸时只记录时间，而不改变各种量的输出进程。

4

  故障时间、断开时间、重合时间

在时间控制方式，用于控制输出故障量的持续时间、故障断开后输出正常量的持续时间、重合闸再次输出故障量的持续时间，见上图。在接点控制时不起作用。

—  转换性故障／非转换性故障

用于设置转换性故障。从故障开始时刻起，当转换时间到，无论保护是否动作跳开断路器，均进入转换后故障状态。但跳开相的电压电流不受转换性故障状态影响，其电压V＝57.7V（PT安装在母线侧）或0V （PT安装在线路侧），I=0A。故障转换时间是指从第一次故障开始时算起的时间。

—  转换后故障类型

可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般转换后的故障类型设置为与第一次故障类型不同更符合实际。

—  转换起始时刻和转换时间

可以设定为从第一次开始故障时起算，还是从保护跳闸后起算，还是从重合闸后起算，何时发生故障转换。

�输出进程。

5

—  故障起始角

故障发生时刻电压初始相角。由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。

—  PT安装位置

模拟一次侧电压互感器是安装在母线侧还是线路侧。PT装于母线侧时，故障相断开后，该相电流为零，电压恢复到正常相电压（V＝57.7V，I=0A）； PT装于线路侧时，故障相断开后，该相电流及电压均为零（V＝0V，I=0A）。

6

—  故障起始角

故障发生时刻电压初始相角。由于三相电压电流相位不一致，合闸角与故障类型有关，一般以该类型故障的参考相进行计算：单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。

—  PT安装位置

模拟一次侧电压互感器是安装在母线侧还是线路侧。PT装于母线侧时，故障相断开后，该相电流为零，电压恢复到正常相电压（V＝57.7V，I=0A）； PT装于线路侧时，故障相断开后，该相电流及电压均为零（V＝0V，I=0A）。

END

1

  Ux选择

Ux是特殊相，可设定输出 +3U0、-3U0、+×3U0、-×3U0、检同期Ua、检同期Ub、检同期Uc、检同期Ubc、检同期Uca、检同期Uab。

前4种3U0的情况，Ux的输出值由当前输出的Ua、Ub、Uc组合出的3U0成分乘以各系数得出，并跟随其变化。

若选等于某检同期抽取电压值，则在测试线路保护检同期重合闸时，Ux用于模拟线路侧抽取电压。以检同期Ua为例，在断路器合上状态，Ux输出值始终等于母线侧Ua（但数值为100V），在保护跳闸后的断开状态，Ux值则等于所设定的检同期电压幅值和相角，该值可以设定为与此刻的Ua数值或相位有差，用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。

END

整组试验Ⅱ与整组试验Ⅰ的功能基本相同。整组试验Ⅰ是按照阻抗方式设定各种故障情况，用于保护进行整组试验，但对于某些保护无法获知故障阻抗，而只有故障电压和电流，如零序保护或35KV线路保护，此时可以用整组试验Ⅱ进行试验。

—  故障类型

可设定为AN、BN、CN、AB、BC、CA、ABC型故障。

2

 故障电压U

对于单相故障和三相故障，故障电压U为故障相电压值，对于相间故障，故障电压U为故障两相的线电压值。

—  整定电流I

为保护某段整定电流值。

—  短路电流倍数

短路电流为试验倍数nד整定电流”,以此值作为短路点电流进行模拟试验。

END
