户内高压真空断路器中国行业标准

真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：

GB3309《高压开关设备常温下的机械试验》；

GB311.1《高压输变电设备的绝缘配合》；

GB11022《高压开关设备通用技术条件》；

GB763《交流高压电器在长期工作时的发热》；

GB2421～2424《电工电子产品基本环境试验规程》；

GB2706《交流高压电器动、热稳定试验方法》；

使用环境条件

 按GB  11022－89的3.1

额定参数

1、电    源： AC220V+15%，50Hz；

2、测量范围： 10-4～10-1Pa；最高分辨率：10-5Pa；

 3、电场电压∶ 20KV；

4、磁场电压∶ 1600V；

    5、测试精度：5%

6、使用环境： -10℃～40℃；

7、外形尺寸： 460mm×335mm×330mm。

8、主机重量： 12kg；

中华人民共和国能源部  1991－03－06批准         1991－08－01实施

2.13  真空开关管（即灭孤室）的有效期

15～20年。在允许期之末，真空开关管的真空度不得大于6.6×10-2Pa。

注：有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。

测试原理

本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

仪器的工作原理

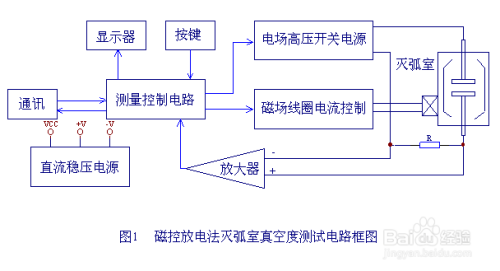

真空度测试仪框图如图1所示。

整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，最后经运算由液晶显示屏显示测得的真空度值。

使用方法

1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

2、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面3，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。

1.14. 储存期的检查

在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。

检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn+1由下式计算储存期T（a）

tn值根据需要确定，但不得少于7d。

注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。

2 出厂检验
