产品简介
设备是针对电池电压为2V、6V或12V，因极板硫化结晶造成容量落后的阀控式铅酸蓄电池（以下简称蓄电池）进行活化的专用设备。具有对蓄电池进行“活化”及“核对放电”、“自动充电”等功能。
该设备采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，可以针对不同落后电池的实际情况进行核对放电试验，三阶段自动充电，或设置多个循环周期对电池作多次循环充放电，使电池极板失效的活性物质再次活化，提升落后电池的容量。同时配备PC机应用软件，把采集的数据上传至计算机，以便进行各种分析。
该仪器功率大，体积小，重量轻，上位机数据管理软件功能齐全；友好、人性化的人机交互界面，大大减少了蓄电池日常测试维护的工作量，是蓄电池维护工作的最佳助手。
请您在使用仪器前仔细阅读本说明书，以免因使用不当，造成损失！
1.2 主要功能特点
l 仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
l 存储数据方式有内部存储和外部SD卡存储方式，自行选择。
l 具有过压、过流、过热等保护功能。
l 活化功能：在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程。
l 放电功能：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数，仪器便自动执行放电功能，并实时显示出放电电流、电池已放容量、电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试。
l 充电功能：在蓄电池处于在线浮充或离线状态下，可对蓄电池进行自动充电，设定好“充电电流”、“充电时间”、“终止电压”等参数，仪器便自动执行充电功能，并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据，当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。
l 内阻快测功能：(选配)在电池组脱离系统后放电，只需1～2分钟便可测出电池的评估容量、内阻等；
l 高亮度彩色屏幕液晶显示器，显示效果清晰优美。
l 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
工具/原料
-
工具箱
技术指标：
-
1
单体电压测量类型
2V/6V/12V
单体电压测量范围
2V:0～3V 6V/12V:0～16V
单体电压分辨率
2V:0.001V 6V/12V:0.001V
电压测试精度
0.5%
充放电电流工作范围
2V:1A～100A 6V:1A～30A 12V:1A～30A
充放电电流控制精度
0.1A
电流测试精度
1%
电池容量核对范围
2V:20Ah～1000Ah
6V:20Ah～300Ah
12V:20Ah～300Ah
工作电压
AC 220±15%
冷却方式
强制风冷
工作环境
温度：0℃～40℃ 湿度：20%～80%RH
储藏条件
-20℃～70℃包装储存
显示方式
高亮度大屏幕LCD
外型尺寸(宽× 高×厚)
重 量
11kg
END
第二章接口及接线说明
-
1
显示屏
简易按键（触摸有问题时，可以使用）
-
2
主机接线说明
2..3.1 拆、接线原则
l 测试前接线时应按照“先仪器，后电池”顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
l 测试完毕，用户拆线时应按“先电池，后仪器”的顺序进行拆线，即：先拆电池端的连线，后拆仪器端的连线
2.3.2 充放电电缆的连接
l 首先确认蓄电池处于浮充或脱离系统的状态，然后用充放电电缆按“正”（红色）“负”（黑色）将仪器的“电流接口”与电池正、负极并接。
2.3.3 电压采集线的连接
l 用电压采集线按“正”（红色）“负”（黑色）将仪器的“电压接口”与电池正、负极并接。
2.3.4 连接活化仪220V电源线。
2.3.5请用户仔细检查接线是否正确，注意电池端子、电压采集线端子正、负极接线是否正确。
注意：电压采集线和充放电电缆严禁反接！否则会损坏设备！
2.3.6检查无误后，接通电源，活化仪开始工作。
END
操作指南
-
放电功能
在离线状态下对电池组进行放电，或将仪器与用户设备并接对电池组进行放电。放电按设置参数进行并保存过程测试数据，当达到任一终止条件后仪器自动终止放电，也可人为终止放电。
3.1.1放电前准备
l 按2.5节要求进行接线，接线应先接与仪器的连线，后接与电池的连线。
l 注意：电压采集线和充放电电缆严禁反接！否则会损坏设备！

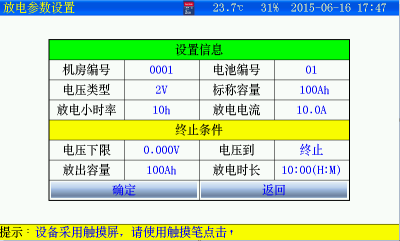

3.1.2参数设置
进入主界面，选择“”—“ ” 进入放电参数设置界面
:微软雅黑:微软雅黑;l 用电压采集线按“正”（红色）“负”（黑色）将仪器的“电压接口”与电池正、负极并接。
2.3.4 连接活化仪220V电源线。
2.3.5请用户仔细检查接线是否正确，注意电池端子、电压采集线端子正、负极接线是否正确。
-
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 机房编号：0001-9999
l 电池编号：01-99
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 标称容量：单节电池的标称容量。
l 放电小时率：0.5-10小时可选择。
l 放电电流：0-设备最大放电电流。
l 放出容量：容量到会终止放电。
l 放电时长：时：分；最小1分钟；最大99小时59分。

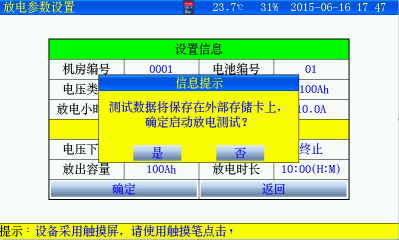

l 设置完成并确认接线正确后，按确定进入放电测试。
-

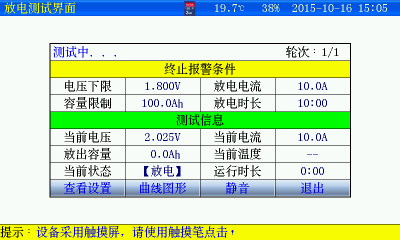

测试界面
l 达到报警条件的数据，将显示为红色。
l 查看设置：查看测试设置参数。
l 曲线图形：显示电池电压、电流、容量、温度参数曲线。（详见3.1.4）
l 静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。
l 退出：停止放电
-

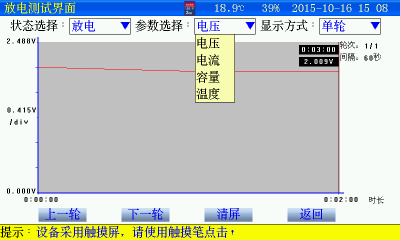

曲线图形
l 状态选择：不能选择
l 显示方式：不能选择
l 参数选择：可以操作，选择电压、电流、容量等参数，查看曲线。
l 返回：返回测试主界面
l 静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。
l 退出：停止放电
-
停止放电
l 人为终止或达到终止条件后，测试仪停止放电，此时禁止关闭仪器电源，以免造成仪器损坏！散热结束后，显示测试结果。
l 测试完毕；查看测试数据详见章节3.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
-
充电功能

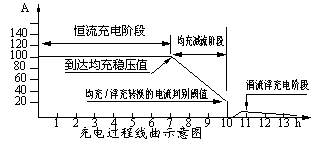

充电机以所设置均充充电电流的浮充转换值的百分比判别阈值，大于阈值处于均充状态，小于阈值处于浮充状态。如图所示的充电过程是：充电早期以所选的充电电流对蓄电池进行恒流充电;当蓄电池电压到达充电机所设定的均充稳压值时，自动转为定压减流充电；当电流减小至均充/浮充的转换阈值时则自动转为浮充电。如蓄电池组端电压等于充电机的稳压值，充电电流为零；一般可认定此时蓄电池已充满，完成充电。若此时继续充电，经过一段时间后，会逐渐出现维持浮充状态的涓流。设计成上述的充电特性，即先以较高的(均充)定压电压使蓄电池组的每节电池都能够较快地充分地充满电，继而以较低的(浮充)维持电压使蓄电池避免过充电，实现无人值守或减轻操作人员工作强度。
-
测试准备
l 测试前接线时应按照“先仪器，后电池”顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
l 测试完毕，用户拆线时应按“先电池，后仪器”的顺序进行拆线，即：先拆电池端的连线，后拆仪器端的连线。
l 首先确认电池组处于脱离系统的状态，然后用充放电缆按“正”（红色）“负”（黑色）将仪器的正、负极与电池组正、负极并接。
l 连接仪器220V电源线
注意：保护地线应可靠接地！！以保证人身安全及设备安全可靠
l 浮充电压：设置可根据电池提供的浮充电压设定。
l 充电电流：充电电流不能大于电池的最大电流。
l 浮充转换值：当充电电流小于设定的充电电流x浮充转换值，充电转为浮充状态。
l 过压保护：充电中，电压高于此值，将停止工作。
l 充电模式：
u 连续：充电过程中采用连续电流方式充电。
u 脉冲：充电过程中采用脉冲电流方式充电，激活电池使用。
l 充电时长：最小1分钟；最大99小时59分。
l 设置完成并确认接线正确后，按确定进入开始充电。
-
开始测试

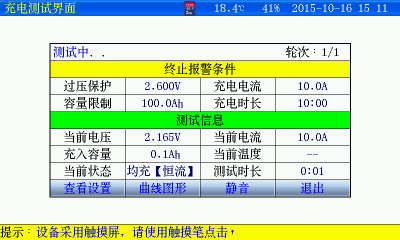

图3.2.3 充电中界面
l 达到报警条件的数据，将显示为红色。
l 查看设置：查看测试设置参数。
l 曲线图形：显示电池电压、电流、容量、温度参数曲线。（详见3.2.4）
人为终止或达到终止条件后，测试仪停止充电，显示测试结果。
l 测试完毕；查看测试数据详见章节3.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
END
注意事项
-
保护地线应可靠接地！！以保证人身安全及设备安全可靠
