数字式局部放电测试系统核心技术

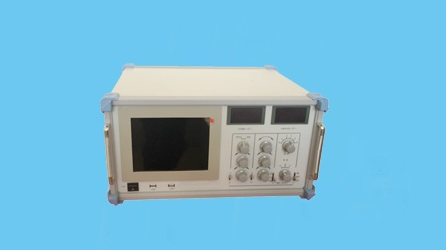

局部放电检测仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪。

本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。

• ◆　局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
• ◆　操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
• ◆　自由选择椭圆、直线、正弦显示方式。
• ◆ 采用数字开窗技术，可避免干扰对测量的影响。
• ◆　任意相位开窗，单窗、双窗任选，椭圆150度旋转。
• ◆　可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
• ◆　可对当前放电图谱进行保存，实现测试结果的可追溯性。

• 可测试品的电容量范围：6 PF--250μF
• 检测灵敏度（见表一）

表一

序号	调谐电容	单位	灵敏度（微微库）（不对称电路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	电 阻		0.5

• 放大器频带：

①低端：10KHZ、20KHZ、40KHZ任选

②高端：80KHZ、200KHZ、300KHZ任选

• 放大器增益调节：粗调六档，档间增益20±1 db; 细调范围>20db。
• 时间窗：

①窗宽：可调范围15°～150°;

②窗位置：每一窗可旋转0°～170°；

③两个时间窗可分别或同时打开。

• 放电量表：

数字表头：以3?LED数字表显示0-100.0 误差<±5%(以满刻度计)

• 椭圆时基：

①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转：以30°为一档，可作120°旋转。

③显示方式：椭圆——直线――正弦

• 试验电压表：

① 量程：100KV（可扩展）

② 显示：3?数字电压表指示

• 精度：优于±5%（以满刻度计）
• 内零标功能
• 有A、B、C三个信号输入通道
• 体积：500*500*210（宽*深*高）mm3
• 重量：约16kg。

它既可作为单纯的局放测量仪器使用，也可作为单纯的智能控制台使用，也可与其他设备一起作为试验测量控制系统使用。

• 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高；融合了智能控制技术理念，可自动程控完成局放试验整个试验过程。
• 继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，
图形显示分为：椭圆、正弦、直线，放电相位显示明确； 同步跟踪显示任意频率的试验电源，放电相位显示明确； 数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。
• 可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。
• 安全性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行安全。

• 可测试品的电容量范围6PF~250µF。
• 检测灵敏度允许电流（见表一）：

表一、检测灵敏度及输入单元允许电流值。

输入单 元序号	调谐电容范围	灵敏度（ PC ） （不平衡电路）	允许电流有效值
			不平衡电路	平衡电路
1	0 ～ 25 ～ 100PF	0.02	30 mA	0.25A
2	25 ～ 100 ～ 400PF	0.04	50mA	0.5A
3	100 ～ 400 ～ 1500PF	0.06	120mA	1A
4	400 ～ 1500 ～ 6000PF	0.1	0.25A	2A
5	1500 ～ 6000 ～ 25000PF	0.2	0.5A	4A
6	0.006 ～ 0.025 ～ 0.1 μ F	0.3	1A	8A
7	0.025 ～ 0.1 ～ 0.4 μ F	0.5	2A	15A
8	0.1 ～ 0.4 ～ 1.5 μ F	1	4A	30A
9	0.4 ～ 1.5 ～ 6.0 μ F	1.5	8A	60A
10	1.5 ～ 6.0 ～ 25 μ F	2.5	15A	120A
11	6.0 ～ 25 ～ 60 μ F	5	25A	200A
12	25 ～ 60 ～ 250 μ F	10	50A	300A
7R	电阻	0.5	2A	15A

• 显示方法：椭圆——正弦——直线
• 工作方式：分连续、单次显示工作方式。
• 触发同步方式：分内外触发方式，内触发为仪器电源同步触发，频率50；
外触发为同步试验电源工作频率10~1000Hz内任意频率。
• 外触发同步信号输入电压：5~50V，输入功率<1伏安。
• 信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。
• 时间窗：系统软件模拟时间窗，相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
• 滤波频带：系统采用传统的带通滤波方式，3dB低频端频率fL：分10、20、40KHZ档，3dB高频端频率fH分80、200、300KHZ档，fL和fH可灵活任意组成各种滤波通带。
• 增益调节：分增益粗调和增益细调，增益粗调分6档，档间增益差20dB（10倍），误差±1 dB调节；增益细调范围>20dB。
• 放大器正负极性响应不对称性：<1dB。
• 局放信号测量：所见即所得方式，可在连续、单次、放大等显示工作方式下测量局放信号，误差±5%（以满刻度计）。
• 试验电源测量（扩展选项，需外接电压、电流传感器）：可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流，显示分为模拟指针和数码显示，误差：±3%（以满刻度计）。
• 定时器：软时钟，精度等于操作系统时钟。
• 主机：4U加强型标准机箱 重量：约15KG。
• 数字处理设备：标准配置为便携式电子计算机，笔记本。
• 控制开关柜(选配件，体积重量随功率变化)
