高压试验设备变频串联谐振介绍

产品简介

高压试验设备变频串联谐振介绍，变频串联谐振装置主要针对交联电缆、水力发电机、主变、母线、GIS 等的 交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门 及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、 补偿电容器（选配）组成。

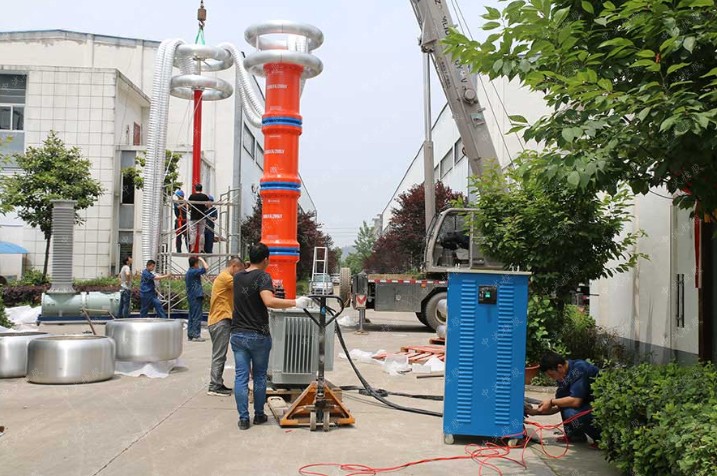

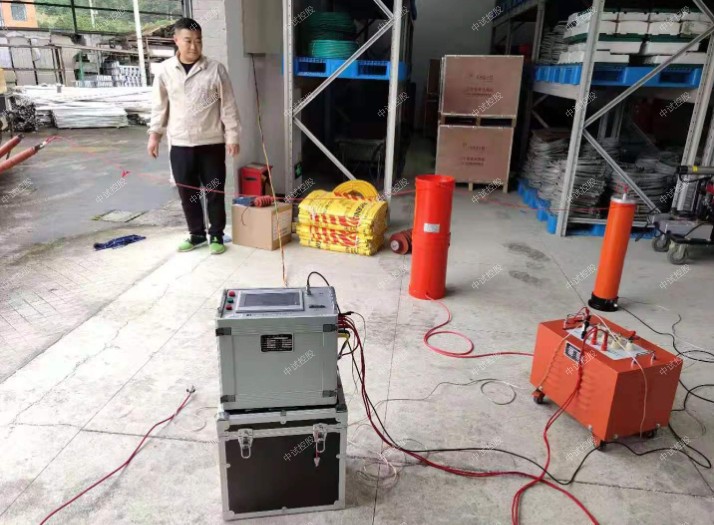

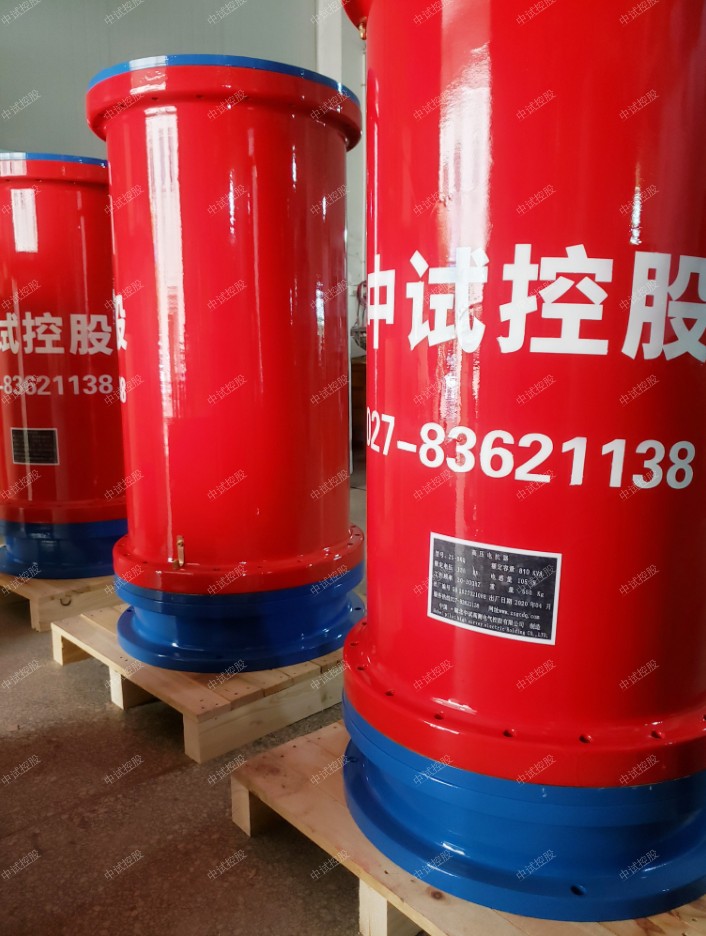

中试控股高压试验设备变频串联谐振介绍

变频串联谐振仪器优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和 被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要 提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容 量的 1/Q。
2、设备的重量和体积大大减少。串联谐振电源中，不但省去了 笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振 励磁电源只需试验容量的 1/Q，使得系统重量和体积大大减少，一般 为普通试验装置的 1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善 输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值 对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的 绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电 流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流 立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点 的隐患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条 件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很 长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是 一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复 过电压。

串联谐振的产生原理：

谐振是由 R、L、C 元件组成的电路在一定条件下发生的一种特殊 现象。首先，我们来分析 R、L、C 串联电路发生谐振的条件和谐振时 电路的特性。图 1 所示 R、L、C 串联电路，在正弦电压 U 作用下，其 复阻抗：Z = R + j ωL − 1 ωC = R + j XL − XC = R + jX 式中电抗 X＝XL—Xc 是角频率ω的函数，X 随ω变化的情况如图 2 所示。当ω从零开始向∞变化时，X 从﹣∞向﹢∞变化，在ω＜ω0 时、X＜0，电路为容性；在ω＞ω0时，X＞0，电路为感性；在ω＝ ω0时 图 1 图 2 Χ(ω0) = ω0L − 1 ω0C = 0 （式 1） 8 此时电路阻抗 Z(ω0)＝R 为纯电阻。电压和电流同相，我们将电 路此时的工作状态称为谐振。由于这种谐振发生在 R、L、C 串联电路 中，所以又称为串联谐振。式 1 就是串联电路发生谐振的条件。由此 式可求得谐振角频率ω0如下：ω0 = 1 LC 谐振频率为 f0 = 1 2π LC 由此可知，串联电路的谐振频率是由电路自身参数 L、C 决定 的．与外部条件无关，故又称电路的固有频率。当电源频率一定时， 可以调节电路参数 L 或 C，使电路固有频率与电源频率一致而发生谐 振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致 而发生谐振。


串联谐振的品质因数：

串联电路谐振时，其电抗 X(ω0)＝0，所以电路的复阻抗 Z ω0 = R 呈现为一个纯电阻，而且阻抗为最小值。谐振时，虽然电抗 X＝ XL—Xc=0，但感抗与容抗均不为零，只是二者相等。我们称谐振时的 感抗或容抗为串联谐振电路的特性阻抗，记为ρ，即 ρ = ω0L = 1 ω0C = 1 LC ∙ L = L C ρ的单位为欧姆，它是一个由电路参数 L、C 决定的量，与频率 无关。工程上常用特性阻抗与 9 并称此比值为串联电路的品质因数，用 Q 表示，即 Q = ρ R = ω0L R = 1 ω0CR = 1 R L C 品质因数又称共振系数，有时简称为 Q 值。它是由电路参数 R、 L、C 共同决定的一个无量纲的量。


串联谐振时的电压关系：

谐振时各元件的电压分别为 URO = RI O = US ULO = jω0LIO = jω0L U s R = jQUs UCO = j 1 ω0C o =− j 1 ω0C US R =− jQUS 即谐振时电感电压和电容电压有效值相等，均为外施电压的 Q 倍，但电感电压超前外施电压 90°，电容电压滞后外施电压 90°， 总的电抗电压为 0。在电路 Q 值较高时，电感电压和电容电压的数值 都将远大于外施电压的值，所以串联谐振又称电压谐振。常见的试品如变压器、GIS 系统、SF6 断路器、电流互感器、电 力电缆、套管等均为容性，系统配备的电抗器为感性，试验时先通过 调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件 下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振， 变频电源较小的输出电压就可在试品上产生较高的试验电压。在实际现场应用中试品上的高压电压和低压电压遵循以下公式：U 试 = QU 激 其中：U 试为高压谐振试验电压，Q 为系统串联谐振的品质因数， U 激为激励变压器输出电压。10 例如：假设系统串联谐振的品质因数 Q 为 30，激励变压器选择 16kV 的抽头，激励变压器额定输入电压为 400V，如果激励变压器输 入电压为 100V 时，高压电压计算步骤如下：①计算激励变压器变比 激励变压器变比 N=激励变压器所选抽头电压/输入额定电压 即：N=16kV/400V=16000/400=40 ②计算激励变压器输出电压 激励变压器输出电压=激励变压器输入电压*激励变压器变比 即：U 激=100V*40=4kV ③计算高压谐振试验电压 高压谐振试验电压=激励变压器输出电压*系统品质因数 即：U 试=4kV*30=120kV 故系统最终的高压谐振试验电压为 120kV。
