GIS设备安装前要做好哪些准备工作？

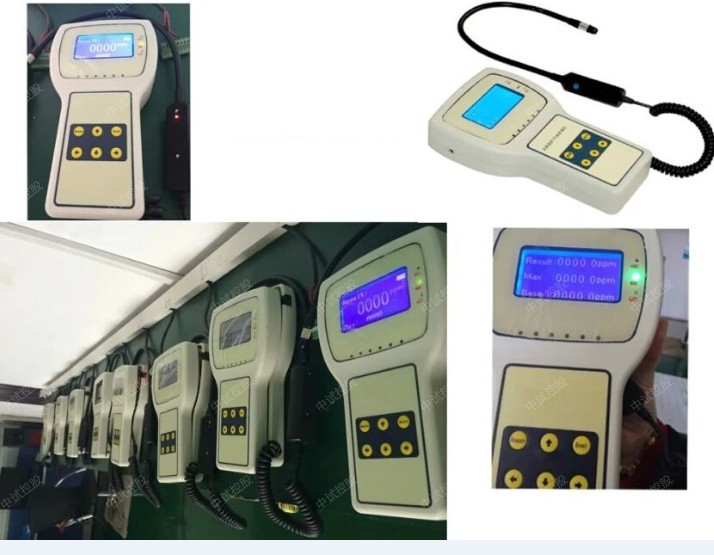

产品简介

一、技术准备

1、 安装前必须具备的条件

（1）全部安装场地的土建工程、通风工程、照明工程、装饰工程均已安装完毕，并经验收合格。

（2）室内桥式吊车已经安装完毕，并经荷重试验合格。

（3）室外安装GIS设备时，施工场地必须清洁，并在其施工范围内搭设临时围栏，并与其他施工场地隔开。

（4）设备、材料、施工机具和仪表均已齐备、检验合格。

2、技术资料的准备

（1）熟悉GIS制造厂的安装图纸、装箱单、检验单、设备说明书。

（2）熟悉电力设计单位的图纸和说明书。

（3）学习有关规程。除学习国家现行规程外，还应学习本工程的安装技术措施。

3、 土建工程的验收

国家规定的有关建筑施工规范中，没有针对GIS设备的。一般说来，建筑规范的误差大于GIS设备的建筑物所要求的误差。故此设计单位在设计GIS设备的建筑物时应加以说明。例如GIS设备基础的误差值应在±5mm以下，有的搞到±1~2mm、有的只能正而不能负。检查人员必须对GIS设备基础、地坪标高、金属构架基础，相关设备的距离，预留孔、预埋螺丝等的尺寸进行验收。不合规定的要在GIS设备安装前进行返工以达到要求为止。不要再电气施工过程中返工，其理由如前节。

对GIS设备的基础要求如下：

（1）卧式断路器一般是就位以后，再用冲击钻对地坪钻地脚螺丝孔。要求GIS短路器各相之间的地坪高标误差在5mm以内；而本相四个地脚螺丝处的地坪高差在2mm以内。

（2）立式断路器一般固定在槽钢基础上，相间槽钢基础标高误差不得大于5mm；而本相基础槽钢纵向、轴向和标高均不得超过±2mm。

（3）室内GIS断路器的基准相中心与主变压器的基础中心线的轴向和纵向误差不得大于5mm；标高误差不得超过10mm。室外GIS设备参考执行。

这些规定比较严格，这也是与常规设备不同的一点。常规设备各个元件之间多是软连接，都用软导线连接起来，误差大了，美观收到影响，但还不至于达到安装不上去的后果。GIS设备则不同，因为GIS元件多为刚件连接，有基础用膨胀节，只是在温度变化时以消除元件的应力为主，对安装设备误差过大也无能为力。所以土建筑物的误差值要控制严格。否则就装不上去，要拆掉重来。既增加施工费用，有影响工期。

二、工器具、测量仪表的准备工作

安装GIS设备，除了常用的钳工工具、电工工具、起重工具之外，还要根据GIS设备安装的特点，配置一些其他工具，如下所述：

（1）GIS设备的单件重量应不超过3000kg。一般用8t汽车吊车。但在安装500kV高压SF6空气套管时，套管与运输道路的距离较远，要用30t汽车吊车的吊臂长度才能满足这一要求。

（2）安装GIS设备时，在充入SF6气体之前 ，必须对GIS设备抽真空，真空度高达1133.3Pa维持若干小时。SF6气体都是用钢瓶运输的，要通过一套充气设备才能冲到设备里面去。有时GIS设备检修要从气室里抽出SF6气体储存在气瓶里，又要用充气装置。因此充气装置是安装GIS设备不可缺少的设备。它有抽真空、充入或抽出SF6气体或氮气、干燥处理SF6气体等功能。一般分大型充气装置和小型充气装置两种，后者没有回收SF6气体和干燥处理SF6气体或氮气、干燥处理SF6气体等功能。一般分大型充气装置和小型充气装置两种，后者没有回收SF6气体和干燥处理SF6气体或氮气、干燥处理SF6气体等功能。一般分大型充气装置和小型充气装置两种，后者没有回收SF6气体和干燥处理SF6气体的功能。前者功能齐全，但造价贵、体积大、重量大，大工程多使用它，小工程常用小型充气装置。

（3）GIS设备安装时，必须紧固各种螺栓，为了要求GIS设备不漏气，所有螺栓紧固时必须要均匀。例如GIS的密封垫必须均匀收紧，使得压力处处一样，否则就容易漏气。测量螺栓的扭力用力矩扳手。GIS设备安装时力矩扳手的扭矩在15~600N▪m之间选用。不仅GIS设备要用力矩扳手，其他设备凡是紧固螺栓都应使用力矩扳手。国际GBJ149-90、GBJ148-90、GBJ233-90首先作了规定。其他规程也要作出这一规定。

（4）安装GIS设备时，还要用一些专用工具。制造厂配备了不同用处的专用工具，在订货时应向制造厂提出来，由制造厂供货。

（5）GIS安装时要用活动脚手架，人字梯等，要求使用灵活、重量轻、拆装方便。

三、消耗材料的准备工作

GIS设备安装需要下列主要材料。

（1）涂于密封环的密封胶。

（2）涂于导体接触面的电力脂。当导体接触的时间长了，灰尘、水分、杂物随之侵入到导体的接触面的间隙中，增加其接触电阻，引起触头发热。为了防止这些杂物入侵到触头之间，故用电力脂填充到接触面间的间隙中去。它既有导电性，也可缓解触头间的电腐蚀。由于导体触头间的温度不同，所用电力脂的滴点温度也不一样，型号各异。国产电力脂的标准见附录。

（3）GIS设备的洗涤剂，一般用含水量很少的无水酒精。它对有机物不分解，去污能力强，不腐蚀金属，对人身无害，价钱也比较便宜。不允许用工业酒精，其含水量较高。

（4）清洁GIS设备时，必须要用不起毛、不脱线的细白布。用白色是易于看清污物。当要消除毛刺、划痕、凹凸不平之处，要用很细的纱布磨平，然后用白布沾上无水酒精洗净。

（5）当GIS设备的零件清洗干净之后，要用清洁的塑料薄膜将原件覆盖，以防灰尘、水分、杂物再次污染。

GIS设备所用的工器具、仪表、主要消耗材料清单见附录。

四、SF6气体和氮气的准备工作

安装GIS设备时，要用SF6气体作绝缘介质。该气体用钢瓶存贮，并附有合格证、充气压力、充气时间等资料。用户可向制造厂索取该批气体的检验报告。充入的SF6气体应符合国标GB8905-88的规定。

氮气作为吸收水分的物质，在充入SF6气体之前对气室充以氮气，待其含水量达到合格标准后，抽出氮气再充入SF6气体。其原因是氮气比SF6气体便宜、生产的厂家也多。氮气再使用前应进行检验、合格才能用。

五、GIS设备的接收装卸、开箱和保管

GIS设备在运输之前，充以0.05MPa的SF6气体进行运输，防止潮气侵入，绝缘件还要放防潮剂。设备箱外面，必须标明其体积、重量、箱号、到达地点和设备零件名称。对易损设备在箱外要标明易损、防潮、放置方向等标志。在运输过程中，应避免剧烈冲撞，起吊时绑绳的绑扎方法应符合其起吊符号。

设备开箱时，其相对湿度不允许超过80%。开箱后应检查零件是否完整无损，核对品名与数量，保存好合格证、开箱单和产品说明书。

设备如立即安装，应进库保存。备品备件、电力脂、润滑剂要放在恒温室保存。立即安装的设备，其中的SF6气管、控制盘、代表盘、液压油、SF6气体也要在室内保存。设备六个月内不安装，应按长期保存的规定执行。
