智能微水测试仪的具体操作方法
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍
- 应用展示
- 图文集合
- 质保方针
- 资料下载
产品简介
智能微水测试仪是中试控股最新开发的现代化、高水平、智能型测量 。该仪器无论从测量原理、自动化程度、使用的方便性而言都有着同类仪器无法比拟的先进性，特别是采用了欧洲标准技术，确保数据准确可靠。智能微水测量仪测量范围宽、响应时间快、测量周期短，显示直观，操作简便。该仪器适用的领域非常广泛，空气、氮气、惰性气体以及任何不含腐蚀性介质的气体的湿度测量，尤其适合于SF6气体的湿度测量，电力、石化、冶金、环保、科研院所等部门均可采用，有着极高的性价比。
工作原理：
当被测气体进入传感器采样室，气体中的微量水分被吸附到传感器的微孔中，传感器将这种变化转换成电信号，通过微处理器加以处理，最后送到液晶屏上显示。

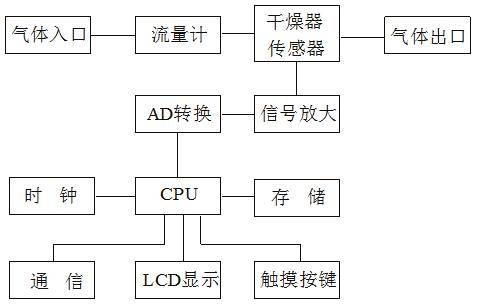

微水测量仪由气路部分、传感器部分、信号处理部分和液晶显示输出等部分组成。仪器测试原理图如图 1。
编辑
图1 测试原理图
智能微水测量仪具体操作步骤：
1 、液晶显示说明
本仪器采用 4.7寸高分辨率真彩触摸式液晶显示器，即使在强烈日光下也能清晰显示。点击触摸屏按键即可完成参数设置、数据保存等操作，试验结果均显示在LCD屏上。全中文操作界面，图形清晰、美观，易于操作。
2 、连接SF6设备

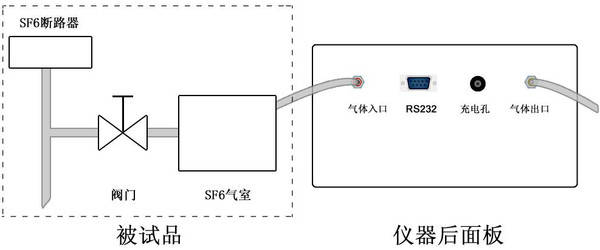

按图2所示连接方法正确连接仪器的进气管和出气管。
编辑
图2 正确接线
注意：①按图2正确连接测量管道，不要将进气管和出气管接反;②进气管和SF6设备的螺母接头要用扳手拧紧;③出气管另一端应指向下风方向，或用专门的设备收集废气。
3、初始化
打开仪器电源开关，仪器进入初始化自校验过程。
4、检查电量
初始化完成后，请查看液晶屏右下角显示的电池电量。如果电量显示低于20%，请插上充电器充电后继续使用。本仪器支持充电过程中使用。
5、主界面

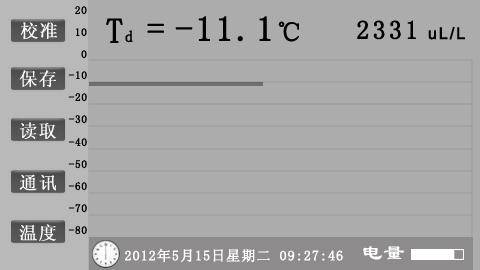

开机后经过3秒钟仪器自动进入微水主界面，如图3所示。
编辑
图3 主界面
主界面左边一列为触摸按键，包括“校准”、“保存”、“读取”、“通讯”、“温度”等按键，用户可根据需要选择不同的按键;主界面上方实时显示SF6气体的露点值和体积比;中间部分将动态显示露点测量曲线;下方是时钟、电池电量显示。
6、开始测量
进入主界面后仪器自动开始测量，测量曲线将在液晶屏上实时显示。旋转面板上“干燥-测量” 手柄至“测量”位置，逆时针调节流量调节旋钮，把流量调节到0.6L/min左右，开始测量SF6露点值，如图3所示。
本仪器在测量过程中可以同时显示露点值、体积比和测量曲线，主界面上方第一个数据是“露点值”，单位是℃;第二个数据是“体积比”，单位是uL/L，意义与ppmV相同。
说明：①旋转“干燥-测量”手柄时不要用力过猛，稍微用力至有阻力即可;②为了节约测量时间，可在测量前对气室吹扫换气，时间大约3-5min;③如果屏幕上的动态测量曲线已经完全成一直线，说明数据已经稳定,即可读取数据;④在“测量”过程中，不要进行任何按键操作，以尽快完成测量，节约用气，节省测量时间;⑤一个样品测量完毕，请先将“干燥-测量”手柄旋转至“干燥”位置后，才能再接入下一个样品继续测量。在此过程中不必关闭电源，直接切换被检测气体即可;⑥所有样品测量完成后一定要将“干燥-测量”手柄旋转至“干燥”位置，使传感器一直处于干燥状态，以利于下一次测量;⑦一般性的气体可以直接排放到大气中，对于有毒、易燃易爆及贵重气体应作妥善处理;⑧所有设备测量结束后，关闭露点仪电源。
7、露点校准
本机为用户开放了自校准功能，用户若具备标准气体，可以自行进行传感器校准。

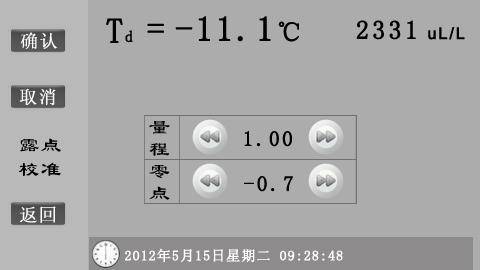

单击“校准”按键即可进入“露点校准”界面，“露点校准”界面如图4所示。
编辑
图4 露点校准
点击左右箭头按键即可输入“量程”和“零点”数据，点击“确认”将新的校准系数保存在仪器中，以后仪器将按照新系数计算露点值;点击“取消”， “量程”和“零点”数据恢复为仪器之前保存的数据;点击“返回”，返回到主界面。
8、保存
单击“保存”按键即可进入“保存”界面，“保存”界面如图5所示。
图5 保存
点击左右箭头按键可以选择数据保存位置，本仪器最多可以保存100条数据。保存位置选择完毕，点击“确认”即可将数据保存到仪器中;点击“取消”，保存位置恢复为“00”;点击“返回”，返回到主界面。
9、读取
单击“读取”按键即可进入“读取”界面，“读取”界面如图6所示。
图6 读取
点击左右箭头按键可以选择要读取数据的位置，点击“确认”即可显示仪器中该位置保存的数据。继续选择要读取数据的位置，点击“确认”后即可显示下一条数据。点击“返回”，返回到主界面。
10、通讯

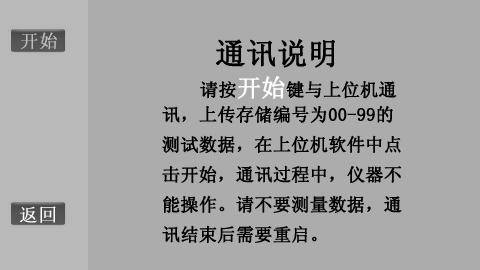

单击“通讯”按键即可进入“通讯”界面，“通讯”界面如图7所示。
点击添加图片描述（最多60个字）编辑
图7 通讯
将随机附带的RS232串口数据线一端接入仪器后面的RS232接口，另一端接入计算机串口，点击“开始”，使用随机附带的上位机软件，即可实现仪器与计算机的通讯。详细操作请参考“八、软件操作”部分。
11、温度

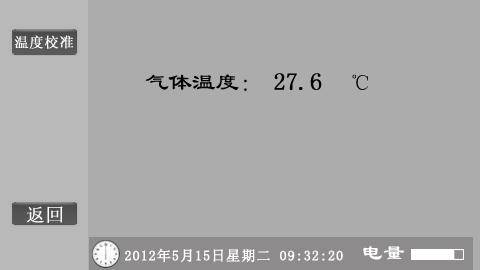

单击“温度”按键即可进入“温度”界面，“温度”界面如图8所示。
点击添加图片描述（最多60个字）编辑
图8 温度

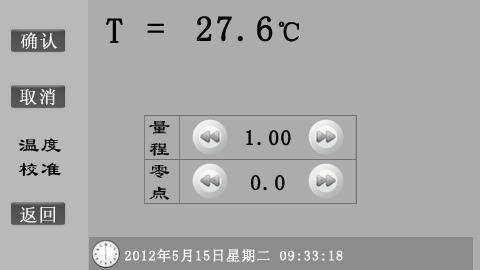

界面上显示当前温度值。点击“温度校准”，仪器进入“温度校准” 界面，如图9所示。
点击添加图片描述（最多60个字）编辑
图9 温度校准
温度校准与露点校准的操作方法一样，在此不再赘述。
12、时间校准

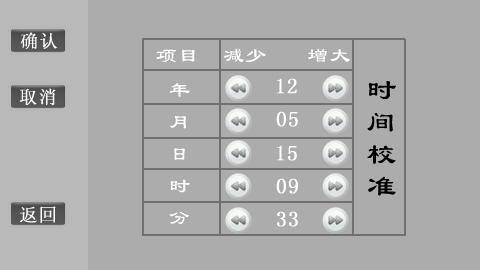

单击时钟图标即可进入“时间校准”界面，“时间校准”界面如图10所示。
点击添加图片描述（最多60个字）编辑
图10 时间校准
时间校准与露点校准的操作方法一样，在此不再赘述。
