220kV线路间隔安装调试常见问题与解决方法

产品简介

以电力系统安全稳定运行为目的，通过对安装调试工作过程中易被施工人员忽略，且易对系统安全运行构成威胁的问题，如操作、接线、配合、反措等方面提出自己在施工中的解决方法。

1.PRC31A-02屏上的CZX-12R型操作箱

母线PT二次失压，将使得一切靠母线PT二次电压闭锁的保护失去闭锁，如：母线差动保护，断路器失灵保护等，因此，要求施工及维护人员应在安装、校验时尽可能考虑全面，避免危及系统安全运行的操作出现。

直流继电器校验是每一套即将投入系统运行的继电保护装置的必做项目，无一例外，CZX-12R型操作箱中每一组电压切换继电器回路也将被测试其动作电压、复归电压，在测试其中的1YQJ5、1YQJ6、1YQJ7及2YQJ5、2YQJ6、2YQJ7后，若未逐一加电复归，将为系统正常运行埋下隐患。

现象1：双母线分列运行时，插入PRC31A-02屏CZX-12R型操作箱中的电压切换插件时，220kV一、二、段母线两PT二次小开关均跳开，二次失压。

现象2：一母线运行，二母线准备服役，先合二母线PT隔离开关，再合二母线PT二次小开关，此时，出现220KV一、二、段母线PT二次小开关同时跳闸，二次失压。

原因分析如下（见图1）：

1）PRC31A-02屏上的CZX-12R型操作箱中电压切换继电器1YQJ5、1YQJ6、1YQJ7、2YQJ5、2YQJ6、2YQJ7，是具有电压复归线圈的自保持直流中间继电器，正常运行时，通过正付母隔离开关自身的常开常闭辅助接点的相互配合进行复归，实现正常母线电压切换。

在新间隔安装时，由于隔离开关分合闸位置是随施工要求可能分合闸位置不固定，其辅助接点的位置也就不固定，或者隔离开关辅助接点引至PRC-31A-02屏上的CZX-12R型操作箱的电缆接线上的失误等，均可以为导致上述现象的发生提供必要的条件。

在试验结束前，若不将次6只2组继电器逐一复归，则其接点将会把此两只母线PT的二次电压某一、某几、或全部的同名相短接（讨论前提是：电压并列接点回路接线正确，若此接线不正确，则自不必说），此时，会将本未并列的母线PT二次电压进行非正常并列，那么，两个PT二次电压U，或多或少有电压差和相位差，强行将其并列将导致PT二次小开关过流跳闸，从而导致该220kV两母线PT二次均失压的结果。

2）运行一条母线，另一条母线准备服役时，按电力系统运行规程要求的操作步骤为先合母线PT隔离开关。因为，在此时，该PT二次小开关的下桩头已存在非法并列送来的另一运行母线PT的电压一相、几相、或全部相。

此时合PT二次小开关，无疑是通过该小开关、通过PT向准备服役的一次母线反充电，大负荷通过两只母线PT二次小开关，将使此两只母线PT二次小开关均跳闸，从而，开放母差保护、开放断路器失灵保护、开放主变后备保护的电压闭锁、构成备自投动作的准备条件等。

推而广之，不仅要检查CZR-12R型操作箱的电压切换继电器是否已复归，还需检查，隔离开关的辅助接点的接线，要保证隔离开关接线，及接入PRC31A-02屏直至接入CZR-12R型操作箱中，接线均应正确。之后，再检查电压切换继电器的复归情况。最后，方可将220KV系统二次电压引下线接入装置进行测试。

同时，在正常的定期校验中，也同样要注意，应将该插件从CZR-12R型操作箱中退出以后，在进行校验项目，以免使系统二次电压与测试仪的试验电压接触，从而损伤仪器或危及系统运行。

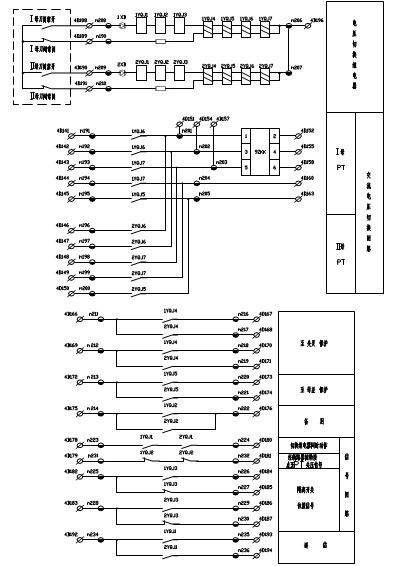

图1 线路保护柜交流电压切换图

2.直流电源切换回路

由于11JJ的接点异常时有可能使一、二、组直流电源不独立的情况。所以，应将PRC31A-02屏直至接入CZX-12R型操作箱中11JJ、接点回路从回路中退干净（见图2）。

3.PRC31A-02屏上RCS-931A的整定

核对CT实际二次额定电流（1A或5A）与整定值通知单应一致。装置额定值项一定要放在其他定值前整定。如在其他定值整定完毕后才发现装置二次额定电流值整定错误，则修改装置额定值后不管其他定值变化与否都要重新整定一次。

现象：保护带负荷后，出现“容抗整定出错”的告警报文。面板或平面上按钮均无法令其复归。

处理方法：①查看路由是否一致；②可能定值整定出错，将PRC31A-02屏上RCS-931A定值调出，核对正确后，按整定顺序重新整定确认一次。

4.旁路代供

做线路由旁路代供试验时GPSL602-102GXC屏上的GXC-01光纤传输装置会出现与旁路为PSL-602配合，退出高频保护可通过退出高频保护压板来实现。与WXB-11C配合，退高频保护则必须关掉整个WXB-11C保护装置的直流电源。

现象：GPSL602-102GXC屏上的GXC-01光纤传输装置与PSL-602配合作对调试验时：

1）两侧均为PSL-602线路保护配合。两侧通道设备和保护的电源同时接通，两侧通道设备均接通道，没有通道告警，对侧保护压板打开，本侧断路器均在合闸位置，对侧断路器在分闸位置，本侧分别模拟正方向试验8～10次（距离、零序、单相A、B、C、故障和相间故障都做）。本侧高频保护不出口，然后本侧保护压板断开，对侧保护压板投入，对侧模拟上述故障，对侧保护也不动作。

2）GXC-01光纤传输装置与WXB-11C线路保护配合作对调试验时，同与PSL-602线路保护配合不同：

（1）本侧PSL-602线路保护，对侧WXB-11C线路保护。两侧通道设备和保护的电源同时接通，两侧通道设备均接通道，没有通道告警，对侧保护压板打开，本侧断路器均在合闸位置，对侧断路器在分闸位置，本侧分别模拟正方向试验8～10次（距离、零序、单相A、B、C、故障和相间故障都做）。本侧高频保护均出口。

图2 直流电源切换图

（2）本侧WXB-11C线路保护，对侧PSL-602线路保护。两侧通道设备和保护的电源同时接通，两侧通道设备均接通道，没有通道告警，对侧保护压板打开，本侧断路器均在合闸位置，对侧断路器在分闸位置，本侧分别模拟正方向试验8～10次（距离、零序、单相A、B、C、故障和相间故障都做）。本侧高频保护不出口。

（3）GXC-01光纤传输装置与WXB-11C配合作对调试验时：两侧均为WXB-11C。两侧通道设备和保护的电源同时接通，两侧通道设备均接通道，没有通道告警，对侧保护压板打开，本侧断路器均在合闸位置，对侧断路器在分闸位置，本侧分别模拟正方向试验8～10次（距离、零序、单相A、B、C、故障和相间故障都做）。本侧高频保护均出口。然后本侧保护压板断开，对侧保护电源接通，对侧模拟上述故障，对侧保护亦动作。

经多次试验证明：WXB-11线路保护与WXB-11C线路保护在与GXC-01光纤传输装置配合方面由一定的区别，WXB-11保护装置在增加停信信号后，在与GXC-01光纤传输装置配合方面具有相同的特性。

综上所述，对于WXB-11系列保护配合做区外故障时，退出保护功能不能通过退压板的方法，而必须通过关闭保护装置电源的方法方可。

5.线路PT接线

线路PT的极性端接地为N600，并接100V一组，备用一组其中一端应可靠一点接地。

现象1：送电时发现，“线路无压”光字牌不熄。

现象2：合线路断路器前发现，总不能同期。

原因分析如下：

1）线路PT二次接线接入57.7V一组副边，导致线路正常运行时二次副边电压为57.7V而线路无压电压继电器动作值为60V，因而，出现上述情况。另一易被忽略的问题是：线路PT的备用副边，通常不接，事实上，备用副边，言为备用，实则在运行中同样产生二次电压，同样需要，一端接地。否则，将产生无参考地的57.7V电压差，对地可能为高电压，危及人身及设备安全，应给予较高的重视。

2）线路PT保护用一组副边，必须极性端接地为N600，原因是由同期用SYMa为-Ua决定的。将端子箱内PT副边接地调换后，现象随即消除。

另外，送电前还应注意在线路断路器端子箱内，应测量线路PT二次回路是否正常。能否正常接入系统。

6.CT的极性

母差保护用CT次级接线极性应与相邻线路间隔同（一般反极性接入）变比按定值单要求（注意是否有辅助变流器）；测量用CT次级接线为0.5级，极性端应指向母线，变比应根据控制屏盘表需用变比（有规定的除外）；计量用CT次级接线极性端应指向母线，变比应随电度表对变比能否自动调整而不同；保护用CT次级接线、极性、变比应严格按定值单执行。所有的CT次级除母差应在母差保护屏公用一点接地，其余均应在端子箱内经过击穿保险接地，保护屏内一点接地，备用CT次级在端子箱直接接地。

现象1：送电带负荷试验时，发现母差保护总差回路中有差流，且值为两倍新安装间隔的电流。

现象2：送电带负荷试验时，发现控制屏盘表读数与实测结果有一定差别。

原因分析：现象1的原因为，母差用CT副边极性接反，从而导致二次电流在总差回路中不能被平衡掉，原本应加在该分差支路的电流，被减掉，于是，总差电流不能平衡，其值为两倍该间隔电流。处理方法：在CT接线前，应先进行运行间隔的带负荷试验，测出母差保护的极性及其他组副边的实际使用极性，多测几组，结合各变比的不同，从而得出本间隔得接线图。

电度表及控制屏盘表用CT副边，同样应根据电度表及屏盘表的实际使用变比作相应的接线。

7.核实被传动开关与现场实际动作的开关相别是否一致

保护分相传动开关试验，传动A相断路器开关现场实际传动为C相。

现象：传动A跳A合，现场为C跳C合。

原因分析：应一次设备的到货实物与设计图纸略有不同，施工进度所限，转动180度即可解决一次安装的问题，然而，现场往往一次不向二次交代变动的情况。因此，此类问题只能通过保护试验的一丝不苟来寻找、发现、解决。

处理方法：试验不漏项、且每一项都不能降低标准。尽可能模拟系统可能出现的各种故障。解决A、C相对调的问题，不仅要调整跳A与跳C，同时，还需调整重合闸回路的A、C相对调，否则，不足以实现单跳单重，及相应的辅助接点应随之改变。

8．隔离开关二次调试

隔离开关电动机构的试验应注意的问题：试验前，隔离开关应手摇至半分半合状态。以防由于机构转动的方向不定造成一次设备的损伤。

现象1：隔离开关半分半合状态、操作机构的远方/就地开关，在就地位置，操动机构箱的小门关闭，按动合闸按钮，隔离开关分开，分闸到位后，电动机不停转。

原因分析：相序反，调任两根电源进线。

现象2：隔离开关半分半合状态，操动机构的远方/就地开关，在就地位置，操动机构箱的小门关闭，按动合闸按钮，隔离开关合上，合闸到位后，电动机不停转。

原因分析：控制回路中的分合位限位接点接反，互相调整即可。

另外，隔离开关的辅助接点与出厂图也非一成不变，应根据现场实际，如：现场一次安装造成的不同，不能成为二次接线错误的理由。

还有一些机构，会出现松开合闸按钮，隔离开关则拒绝再进行合闸转动，不保持。

原因分析：断相闭锁保护器坏。

9.与外回路连接试验

与母差、失灵、电度表、录波器、旁路等外回路的配合接线要慎之又慎，万不可使运行中的设备出现异常，对安全运行造成威胁。

母差保护是母线的保护，除对3/2接线外，常用的双母线及双母线旁路及单母线分段等接线，母差保护动作结果必是真正切掉某一或所有母线上的所有出线。后果通常较严重，因此，通常保护人员对母差保护较为慎重。

新间隔在与接入原母差保护回路时，切忌盲目信任设计图纸，应从实物上对应将要接入的端子是否正确无误，其次，应核实保护跳其他间隔的压板全部退出，试验结束，至正式起动前应将新间隔起动母差回路（电流回路）从母差屏侧退出，且至CT侧短接退出，同理，失灵起动回路也应全部退出，以防，起动试验加故障量误起动失灵保护，以至带来不必要的后果。

线路保护用旁路代供的试验亦如此，试验前，应该对旁路保护起动失灵的压板及相关回路应不留有隐患。试验完毕时，至送电前，新间隔跳旁路的回路应全部从旁路 保护屏退出。

电度表屏内，通常有远动遥测电缆接走至遥测屏，但也有不要遥测量的，或其他原因可能起动送电后也不接入。因此，在接电度表屏时，应头脑清醒，电流回路接入电度表屏后，回到端子牌，在未见远动电缆时，应随即作正常短接处理。已保证因远动的变化，不给继电保护工作带来丝毫影响。

新间隔接入录波器的各个起动量，在接入，试验完毕后，应做一定处理，以免录波器频繁起动，因随录波器的型号的不同，从而导致处理的方法亦不尽相同。通常的方法是：电流回路短接退出，接点回路断开。

11.双重化保护的重合闸配合

将两面保护屏的电流回路串接，电压回路并接起来加入故障量试验，确保两面保护屏的重合闸及相互逻辑配合试验的正确性。

12. 80%Ue工况下，进行整定传动

继电保护装置在80%直流电源额定电压的工作状态下进行整定传动，应能正确动作及直流电源开关的拉合试验，以及使直流电压缓慢地，大幅度地变化（升或降）试验，保护在此过程中不出现有误动或信号误表示的情况方可。
