ZSBS-3900T网络基站定相停电核相仪

ZSBS-3900T网络基站定相停电核相仪参数

系统功能

停电核相、网络定相核相，地下室没有任何通讯信号的场所定相核相，远程核相，本地核相；电流、电压、频率、相位、相序、验电等测试

电  源

基  站：AC 380V （三相四线）

接收器：7.4V可充锂电池，连续工作约4小时

探测端：3.7V可充锂电池，连续工作约8小时

停电发射机：11.1V可充锂电池，连续工作约8小时

核相模式

停电核相、基站定相核相模式、卫星授时模式、普通核相模式

电流测试

柔性线圈检测电流

柔性钳尺寸

开口φ200mm

RF频率

315MHz、433MHz无线传输

通讯方式

基站与服务器采用4G通讯，手持接收器与服务器采用4G通讯，接收器与采集器采用315MHz/433MHz无线通讯，确保网络通讯安全稳定，GPS授时。

核相距离

远程核相距离达500km以上

停电核相距离达20km以上

本地核相距离约160m

探测器与接收器通讯距离约100m

显示模式

3.5寸真彩液晶屏显示

量  程

核相电压等级：AC 1V～550kV

相位：0°～360°

测试电流：0～5000A（停电核相接收机功能）

测试电压： AC0～600V（停电核相接收机功能）

频率：45Hz～75Hz

分 辨 力

1°；0.01A（选购）；0.1Hz

精  度

(23℃±5℃，80%RH以下)

基站定相核相、卫星授时核相：≤±10°（当基站或测量端的电网负荷率比较高时相位：≤±25°）

普通核相：≤±10°

电流：±2%

频率：≤±2Hz

相别定性

XY两接收器显示的实时相角差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相，在210°～270°为异相或C相

语音功能

A相、B相、 C相、X信号正常、Y信号正常等语音功能

持续核相时间

卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约5m；收缩后长约1m(5节)

核相方式

接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

基站天线

GPS球形天线，线长5米；GSM天线，线长5米

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星。

卫星授时精度

小于30nS

仪表尺寸

基站：长宽厚300mm×200mm×85mm

核相探测器：长宽厚145mm×60mm×48mm（单功能）

电流探测器：长宽厚310mm×270mm×52mm

接收器：长宽厚250mm×100mm×40mm

背光控制

按上下箭头键调整背光亮度

感应强度控制

根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据，再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面，返回上级目录

数据查阅

按ENTER进入数据查阅模式后，按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

开机约30分钟后，仪表自动关机，以降低电池消耗

额定电流

停电核相发射机：60 mA max；探测器：35mA max；接收器：300mA max；基站：10mA max；

电池电压

当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电

仪表质量

基  站：1.6kg(含配件)

探测器：205g(含电池)

接收器：395g(含电池)

绝缘杆：1.45kg

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

无特强电磁场；无433MHz、315MHz同频干扰

绝缘强度

绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(绝缘杆连接头与探测器顶部之间)

接收器：2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

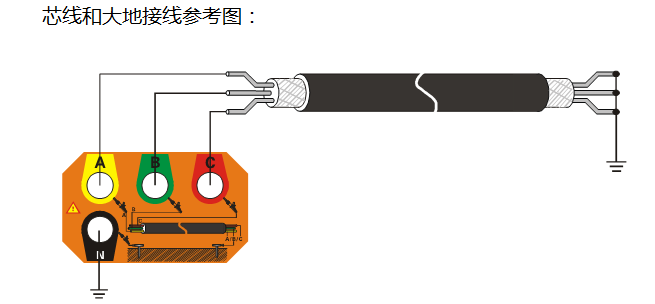

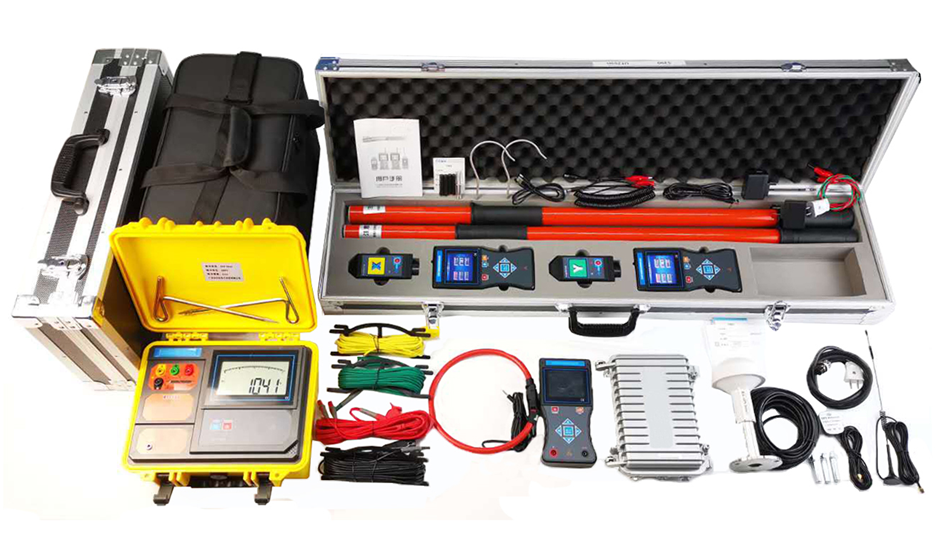

附件

1

基站

1台(可以选购1-2台)

2

通用探测器

2个（X、Y各1个)

3

通用接收器

2个（X、Y各1个)

4

4G天线

5根(其中1根外置天线,引线长5米)

5

GPS球形天线

1套(根据基站数量选购)

6

4G卡(兼容2G/3G/4G )

3张(赠送多年通讯费)

7

伸缩绝缘杆

2根

8

铝箱

1个

9

探针、探钩

4根(各2根)

10

通用USB充电器、充电线

1套

11

锂电池

6个(仪表内)

12

自校线 .

1根

13

弹簧式辅助测试线

2根

14

停电核相发射机

1台

15

停电核相接收机

1台

16

工具包

1个(装停电核相部分仪器)

17

接收柔性电流钳

1把

18

单鳄鱼夹测试线

4条(黄绿红黑路1条)

19

双鳄鱼夹测试线

1条

20

接地针

2根

21

9V USB充电器、充电线

1套(停电核相接收机用)

22

12.6V充电器

1个(停电核相发射机用)

23

说明书

1本

24

出厂报告

1份

25

合格证

1张
