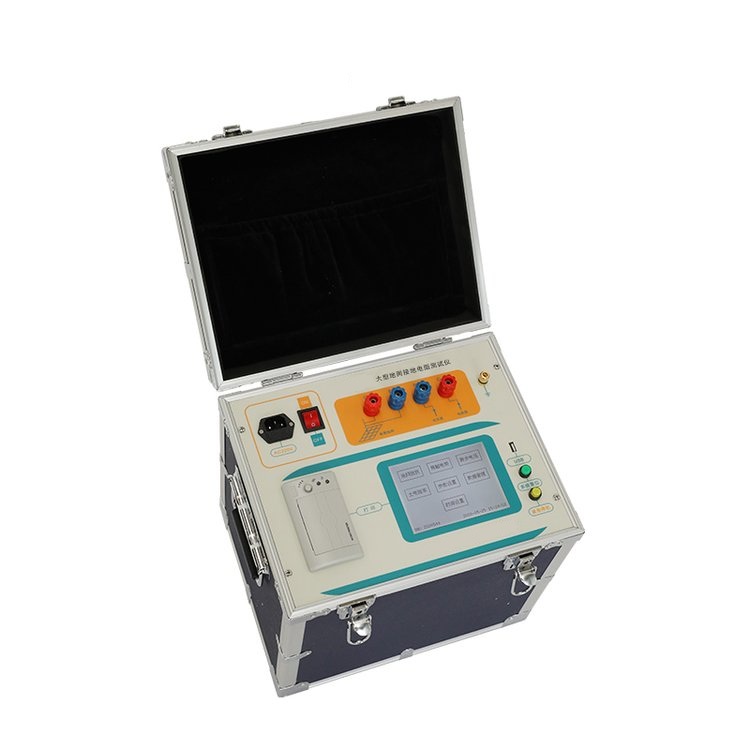

ZSDW-5A 大地网接地阻抗测试仪

  • 用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率
  • 参考标准:DL/T 845.2-2004,GB/T 17949.1-2000
    • 全触摸超大液晶显示器,大屏幕触控式显示屏;输出功率:2000W
    • 0V~400V,无须人为干预,即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X
    • 测量的数据可以通过U盘导出,然后在pc机上用仪器配套的软件查阅和管理相关数据

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


ZSDW-5A (400V)异频大地网接地阻抗测试仪可以完成接地测试记录及报告,其内容应包括按照GB50150要求进行的接地网、电气完整性、接地阻抗、场区电位梯度、跨步电位差和接触电位差测试。

ZSDW-5A (400V)异频大地网接地阻抗测试仪,是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构,内置变频电源模块,输出电源连续变频可调。频率可变为45Hz或55Hz,内置高速处理器核心,采用高端数字滤波技术,有效避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明,在运行变电站的恶劣电磁环境下进行接地网测试时,ZSDW-5A (400V)异频大地网接地阻抗测试仪的测量数据准确稳定、重复性好,是大、中型接地网特性参数测量的理想仪器。

产品别称

异频大地网接地阻抗测试仪、地网接地电阻测试仪、大型地网接地电阻测试仪、异频地网接地阻抗测试仪、异频接地电阻测试仪、大型异频地网接地电阻仪大地网接地电阻仪

产品特征

1、全触摸超大液晶显示器
操作简单,仪器配备了高端的全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。
2、变频技术、精准测量
抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源,频率可变为45Hz或55Hz,并采用数字滤波技术,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量。
3、DSP高速处理器
精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的提升了仪器本身的运算处理能力。
4、全过程智能测控
仪器在内部高性能处理核心的强力支持下,对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤,快速自动的完成。仪器可以自动判断电流回路的阻抗,并据此自动调节异频电源的输出电流值(额定输出电流为5A),无须人为干预,即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
5、海量存储数据
仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。
6、pc机数据处理
仪器所测量的数据可以通过U盘导出,然后在pc机上用仪器配套的软件查阅和管理相关数据。

ZSDW-5A 大型地网接地电阻测量仪参数

1

使用条件

-15℃∽40

RH80%

2

抗干扰原理

变频法

3



AC 220V±10%

允许发电机

4

测量输出电流

1A5A可调

5

测量输出电压

0V400V

6

测试电源频率

4550556065HZ单频

45/5555/65 47.5/52.5HZ自动双频

7

额定输出功率

2000W

8

分 辨 率

接地阻抗: 0.0001

阻抗角:0.0001°

9



接地阻抗:±(1%*读数+0.002)

阻抗角:±(1%*读数+0.02°)

10

电阻测量范围

0.001Ω~5

11

外型尺寸

370L)×295W)×358H

12

存储器大小

100 组 支持U盘数据存储

13

主机重量

22 Kg

附件

1

主机

1

2

地桩

1

3

测试线

1

4

接地线

1

5

AC220V电源线

1

6

打印纸

1

7

说明书

1

8

出厂报告

1

9

合格证

1
