变频75kVA/75kV/1A30～300串联谐振试验装置
ZSBP-75kVA/75kV
变频串联谐振试验成套装置
尊敬的顾客：
感谢您购买本公司变频谐振试验装置。在您初次使用该产品前，请您详细地阅读本使用说明书，将可能帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有
不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
|
警 告！ 请勿在断电情况下拆卸测试线，避免触电危险，注意人身安全！ |
1． 高压危险！操作此电源或谐振系统的人员必须具备高压专业技术人员资格。
2． 查看或拆接试验回路连线时，必须断开设备电源，严禁设备带电时查看或拆接试验回路连线。否则可能造成人员伤亡事故。
3． 操作人员必须熟读操作手册了解操作注意事项后，严格按照操作手册进行操作。
4． 通电试验前必须检查所有试验连线正确，尤其是接地端子必须良好接地。
慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。
安全要求
请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修
—防止火灾或人身伤害！
使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易暴环境中操作
保持产品表面清洁和干燥
变频串联谐振试验装置操作手册
目 录
第一章 产品概述
第二章 ZSBP-75kVA/75kV变频谐振试验装置主要技术参数
第三章 ZSBP-75kVA/75kV变频谐振试验装置设备应用
第四章 变频电源详细使用介绍
第五章 常见故障排除
第六章 相关资料
第一章 产品概述
1、目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原来的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE 交联聚乙烯电缆有不同程度的损害。有的研究机构观点认为XLPE 结构具有承储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压试验也定期进行。这些设备的试验要求的试验设备容量大，，通常情况下采用谐振的方法进行试验，但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45—65HZ的频率范围，但是很多试验单位要求30-300HZ试验电源对这类设备进行交流耐压试验。
我公司系列串联谐振装置主要用于10kV、35kV、66kV、110kV、220kV的交联橡塑电力电缆，66kV、110kV、220kV的组合电器（GIS）的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30-300HZ）串联谐振试验设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量显著降低，重量减轻，便于使用和运输。初期都采用调感式串联谐振设备（50HZ），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，可以得到更高的品质因数（Q值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。
2、串联谐振在电力系统应用中的优点：
1.1、所需电源容量大大降低。串联谐振电源是利用谐振电抗器和被试品的电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需要的电源功率只有试验容量的1/Q。
1.2、设备的重量和体积大大的减少。串联谐振电源中，不但省去了笨重的大功率调压装置和大功率试验变压器，而且，谐振激磁电源只需要试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/5-1/30.
1.3、改善输出电压的波形。谐振电源是谐振式滤波电容，能改善输出电压的波形畸变，有效的防止了谐波峰值对试品的误击穿。
1.4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
1.5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
3、该装置主要针35kV及以下电缆等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象6kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

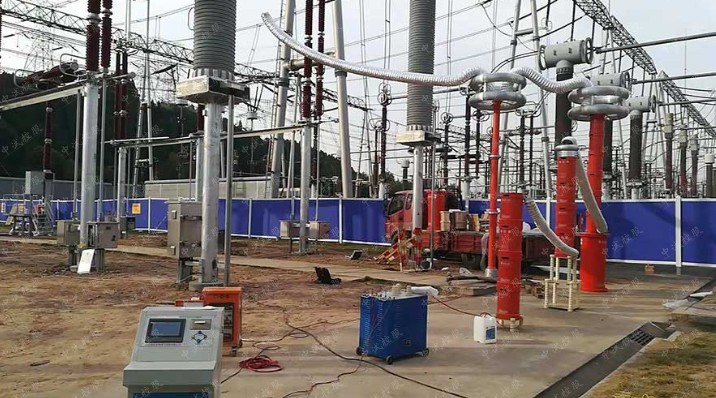

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
我公司调频谐振装置主要功能及其技术特点：
1.1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
1.2、整个装置单件重量很轻，最大不超过60kg，便于现场使用。
1.3、装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、半自动模式、手动模式模式、
1.4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
1.5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点。
1.6、采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
1.7、技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等
4、全套系统的配置用法说明：
1.1、变频电源单独可靠接地。
1.2、激励变压器一般有好几个高压端输出：
用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；
用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；
用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；（110kV变压器）
用于110kV互感器，组合电器，开关等的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如10--15kV；
1.3、电抗器和分压器：本装置含有自检功能即不带任何被试品情况下可以自谐升压；电抗器必须保证3节以上叠在一起串联起来和分压器组成谐振回路产生高压。被试品的连线一般接在比较重的电抗器顶端，这样不至于被张力拉倒。电抗器使用时，电抗器底部不要放在铁板上或者带铁的地方，因为电抗器是个开口磁路，试验时和铁板会产生涡流长时间会烧坏电抗器。
第二章ZSBP-75kVA/75kV变频谐振试验装置技术参数
（一）ZSBP指生产厂家代码
75指设备能输出的最大额定容量，单位为kVA
75指设备能输出的电压等级，单位为kV；
（二）ZSBP-75kVA/75kV变频谐振试验装置技术指标
1．额定电压：75KV
被试品的：
22kV---满足10kV电缆交流耐压试验；
52kV---满足35kV电缆交流耐压试验；
72kV---满足35kV变压器交流耐压试验；
2．输出电压波形畸变率 lt;1.0％
3.允许连续工作时间：额定条件下一次性工作60分钟，
4．装置自身品质因数：Q>50
5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）
6. 水力发电机试验时满负荷下品质因数：Q>10（与负载相关）
7．电缆试验时满负荷下品质因数：Q>30（与负载相关）
8．主变压器试验满负荷时品质因数：Q>30（与负载相关）
9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
10．输入电源： 220V
11．频率调节范围：30Hz～300Hz
12．系统测量精度：1.5％
13．装置具有过压、过流、零位启动等保护功能
（三）设备遵循标准
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《水轮发电机组安装技术规范》 GB/T8564――2003
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)
（四）设备主要配置及技术参数说明：
1.变频电源一台：
额定功率：10kVA；
输入电压： 220V 45～65Hz
输出电压：0～250V可调
输出电压频率：30～300Hz
0.01Hz步进可调
频率不稳定度≤0.02%
输出电流：0～40A
重量：16kg
2. 高压谐振电抗器（共3台）：25KVA/25KV
额定工作电压：25kV
额定工作电流：1A
额定电感量：90H
连续工作时间：60min
温 升：小于60度
工作频率：30-300Hz
重量：35kg
3. 激励变1台：
额定容量：10kVA
输入电压：250V
输出电压：2/4kV，
4.电容分压器一台：FRC-80kV纯电容式
自身电容量：1200pF
工作频率：30～300Hz
分压比：1000:1
不确定度：1.5%
额定电压:80kV
重量：10kg
5．测试线及附件壹套：
1) 内部连接线 1套
2) 使用说明书 1份
3) 试验报告 1份
第三章 ZSBP-75kVA/75kV变频串联谐振耐压试验装置设备应用
（一）交联乙烯电缆的交流耐压
激励变压器接线用法：
用于10kV电缆的耐压装置，激励变高电压输出部分和电抗器之间连接，一般接电压低一些的电压端，比如2kV；
用于35kV电缆的耐压装置，35kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压较高一点的电压端，比如3-4kV；
用于110kV电缆的耐压装置，110kV电缆的耐压，激励变高电压输出部分和电抗器之间连接，一般接电压高端比如5-6kV；
试验时使用关系表
|
设备组合 试品 |
电抗器25kVA/25kV 3节 |
激励变压器输出端选择 |
|
|
满足10kV电缆, (试验电压22kV,试验时间5min) 满足10KV的发电机 |
0-1000m |
使用电抗器2节并联 |
2kV |
|
1000-1500m |
使用电抗器3节并联 |
2kV |
|
|
满足35kV电缆, (试验电压52kV,试验时间60min) |
0-400m |
使用电抗器2节串联 |
4kV |
|
满足35kV变压器, (试验电压72kV,试验时间1min) |
使用电抗器3节串联 |
4kV |
|
