一、概述
1.1用途
依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套,绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。
辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压,只是用于加强基本绝缘安全工器具的保安作用,用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害,不能用辅助绝缘安全工器具直接接触高压设备带电部分。属于这一部分的安全工器具有:绝缘手套、绝缘靴、绝缘胶垫等。
本仪器主要用于对绝缘手套、绝缘靴等安全工器具进行工频耐压试验,以便判断这些工器具是否符合使用条件,保证工作人员的人身安全。

1.2试验依据
由国家电力公司发布的于2002年11月7日实施的《电力安全工器具预防性试验规程》。
二、绝缘靴手套耐压试验装置主要功能特点
2.1按新的行业标准要求考核泄露电流做为试验依据,更加科学。
2.2按新的行业标准要求绝缘靴要用专用电极,不用灌水。试验合格的绝缘靴立即可以投入使用,并且提高绝缘靴的使用寿命。
2.3组合式结构,可移动、运输,准备方便。
2.4一次可同时完成3双(6只)绝缘靴或手套的耐压试验,同时准确检测6路泄露电流。
2.5自动计时。
三、绝缘靴手套耐压试验装置主要技术指标
专用电极:ф3mm 钢珠
试验电压:AC 0—50Kv DC 0-60KV
试验电流:0—60mA
电流测量精度:0.2级
电压测量精度:0.2级
zui大试验量:3双/6只 6路电流检测
电源:AC220V ±10%
四、绝缘靴手套耐压试验装置使用方法

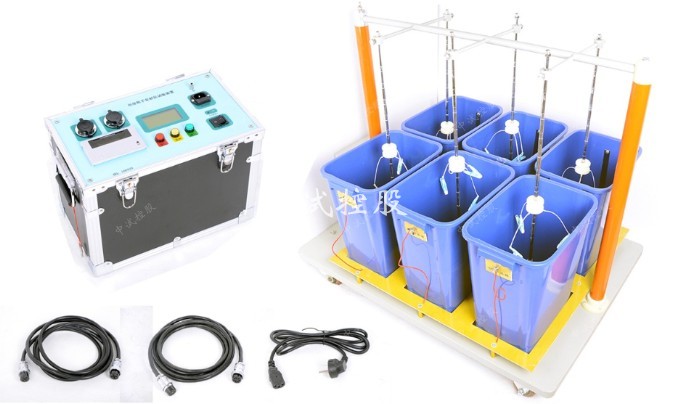

它由试验主机及试验台两大部分组成。当拆开两部分的包装箱后,将试验台固定好,并将主机、放电棒接地线连接好。连接好主机和高压箱的控制线。
试验时,将被试品内装好钢珠(每只绝缘靴约用1.5-2.0公斤金属球),再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内,到钢珠面相同的位置为止。
上述工作完毕后,
工频耐压试验:
试验开始→装上被试品→打开高压箱电源→打开主机电源→按设置→进入设置画面,设置好试验电压,泄漏电流,试验时间。后进入测试画面,按下高压开,打开自动状态,按开始,进行测试,完成后自动降压。
直流耐压试验:
试验开始→取下变压器短路杆→把电容高压硅橡胶线接上电极→装上被试品→打开高压箱电源→打开主机电源→按设置→进入设置画面,选择直流试验,设置好试验电压,泄漏电流,试验时间。后进入测试画面,按下高压开,打开自动状态,按开始,进行测试,完成后自动降压,试验结束→关闭高压→关闭主机电源→关闭高压箱电源,然后用放电棒对电极完全放电后挂好接地线,取下高压硅橡胶线接地,zui后取下被试品。
。
注意:高压开关在调压器零点时才能闭合,如高压开关按下后无反应,请在测试画面按住降压开关,待调压器回零后,再按下高压开,此时会听到“嘟”继电器吸合声。如长期不使用该设备,应使电动调压器离开零位,防止零位开关弹片长时间受力失去弹性。
五、维护保养
该装置使用完毕后,确保试验台干净。
若长期不使用应该保持配件内外干燥,电极杆、绝缘杆无水分。
使用前应测量绝缘杆的绝缘电阻,必要时用高压测试其耐压值不得低于50KV.
六、专用试验箱
专用试验箱主要用于对绝缘靴,绝缘手套的试验,它依新安规的要求进行设计,不但采用了新型轻便的组合结构,而且采用了新安规要求的专用电极,同时科学的以每只试品的泄漏电流作为判断的科学依据,是传统试验方法按新安规的革新所在。
专用试验箱,每套装置配绝缘靴试验箱6个,绝缘手套试验箱6个。
七、
7. 绝缘靴工频耐压试验
7.1 试验项目、周期及要求
|
序号 |
项目 |
周期 |
要求 |
说明 |
||
|
工频 耐压 |
持续 时间 |
泄露 电流 |
||||
|
1 |
工频耐压试验 |
半年 |
25kV |
1min |
≦10mA |
|
本装置每只试验箱体内可放1只绝缘靴,每次可以同时试验6只绝缘靴。
将金属球放在绝缘靴内,然后将绝缘靴放在试验箱内的浸水海绵上,再将电极放入绝缘靴内到金属球平面进行试验。
7.2 试验项目、周期及要求
|
序号 |
项目 |
周期 |
要求 |
说明 |
|||
|
电压 等级 |
工频 耐压 |
持续 时间 |
泄露 电流 |
||||
|
1 |
工频耐压试验 |
半年 |
高压 |
8kV |
1min |
≦9mA |
|
|
低压 |
2.5kV |
1min |
≦2.5mA |
||||
8 绝缘胶垫试验
8.1试验项目、周期及要求
|
序号 |
项目 |
周期 |
要求 |
说明 |
||
|
电压 等级 |
工频 耐压 |
持续 时间 |
||||
|
1 |
工频耐压试验 |
1年 |
高压 |
15kV |
1min |
使用于带电设备区域 |
|
低压 |
3.5kV |
1min |
||||
8.2 试验方法
试验电路如下图。试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至表中规定的电压值,保持1min,观察有无击穿现象,若无击穿,则试验通过。试样分段试验时,两段试验边缘要重合。
八、 使用注意事项
所有接地线可靠连接,试验时装置输出高压,专用试验箱带高压,请保证足够的安全距离。钢珠易丢失,请妥善保管。
九、 装箱清单
电源线 1根
专用连接线 1根
控制箱 1套
高压柜 1套
海棉 6块
绝缘靴试验桶 (不锈钢) 6只
绝缘手套试验桶(不锈钢) 6只
金属球 (约20公斤) 6包
保险丝(2A) 4只
说明书、合格证、保修卡 各一份
此说明书仅供参考,如有修改不另行通知
