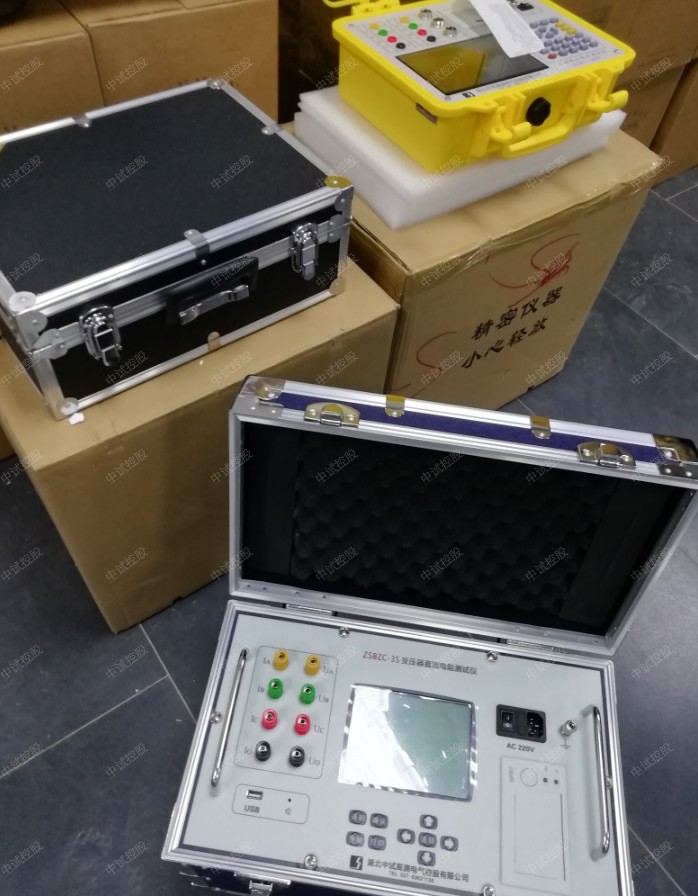

产品简介

1、接线:把被测试品通过专用电缆与本机的测试接线柱连接, 测试电缆的大插片连接电流端,小插片

连接电压端。连接牢固,防止松动。
同时把地线接好。线钳端分别夹在测试试品的线圈电阻两端。具体接线方法参见下面连接图以YND11变压


器为例。以下示例接线为测量最少接线,不用绕组引出悬空即可。
将本机附带电源线连接至交流电源输入口。打开电源开关液晶被点亮。
(如果误将电源接成AC380V那么仪器内部保护起作用蜂鸣器将一直报警)。
三通道测量接线:(YN绕组的同时测量)接线见图二


图二


YN绕组的逐项测量:(YN绕组各相的分别测量)接线见图二
D绕组逐项测量:( D绕组各相的分别测量)D绕组接线见图三


                              图三


单通道直接测量接线:(YND11变压器CO相测量)见图四。



图四

Y绕组逐项测量:( Y绕组各相的分别测量)Y绕组接线见图五




图五


铁芯五柱YND11变压器助磁测量接线:(可选项和逐项助磁测量低压绕组)


                             见图六(I)


图六(I)
对于铁芯五柱YND11变压器助磁测量手动接线:
可以依照图六(II)的外接线方法接线采用单通道方法进行测量。

图六(II)
2.开机界面:打开电源开关,显示屏上会显示如图三界面,停留大约3秒钟会自动跳过进入选择设置主

界面如图七:



图七
3.测量方式选择:显示屏上显示如图八界面,这时可通过选择键对所需测量方式进行选择,每按一次,

显示屏上会循环选中相应的方式。细心检查连接测试电缆与选择方式是否一致,检查无误方可进行测试

。否则会错误测量,影响测试结果的准确性。



                      图八
4.测试:当选择好测量方式内容后,按下测试键就开始测试。如果选择方式为:
 “YND-11助磁”此时不会直接测试,仪器会弹出助磁选择界面参见图九,此时按相应功能键启动相应功

能的测试。
显示屏指示充电电流值同时提示“正在充电 … ”,系统时钟开始计时显示从充电开始测试的时间,满

一小时从零重新开始计时,不影响测试进程。当电流稳定后显示屏显示所使用的测试电流,同时提示“

正在测试”,之后显示相应测试方式的界面,观察测试电流值和电阻值稳定,仪器连续测试。



图九

三通道测量界面:见图十

测量显示三相测试阻值及自动计算三相不平衡率



图十

逐相测量界面:(例YN逐相测试)见图十一
此时需操作员判断数据稳定性等待数据的可读性,数据可读后按“锁定”键锁定数据,见图十二此时按

“换相”键进入下一相测试,按“返回”键将返回上一界面连续测试等待数据稳定。重复上面操作直到

三相测试完成,此时测量显示三相测试阻值及自动计算三相不平衡率。
&

图十一


'

图十二


“复测”功能,在数据连续测量过程中,此时按“测试”键可以重新测量但电流维持不变。此功能可清

除内部缓冲区旧数据,重新测量新数据,用以达到可用数据的尽快稳定。
    辅助功能,显示如图五后,按液晶右侧辅助功能按键实现辅助功能。
“换算”功能键,输入所测试品的当前温度,从﹣199.9℃至+199.9℃,输入完成,按“确认”键退出,

此时回到测试界面,测试界面将变为如图十三,显示试品温度和阻值及换算到75℃时的阻值,再按“换

算”功能键,可重新输入换算。
“分接”功能键,输入所测试品的分接位置,从01至60,输入完成,按“确认”键退出,此时回到测试

界面,测试界面将变为如图十三。
“保存”功能键,按保存键将保存屏幕显示的信息至内部存储器,以方便调阅、打印、导入优盘等操作


(
图十三
5.测试完毕后,按“复位”键,仪器输出电流将与绕组断开,同时放电,音响报警,这时显示屏回到初

始状态(图四),放电音响结束后,可重新接线,进行下次测量或拆下测试线与电源线结束测量。
6.时间调整:在开机界面,按“时间”功能键,进入调整时间界面,调整完成时间,按“确认”键回到

开机界面,时间修改完成。
7.调阅数据:在开机界面,按“调阅”功能键,进入查看记录界面,可循环查看,最多可存储查看100

组数据,按“退出”键回到开机界面。如果没有数据供察查看将显示“暂无记录”然后自动退出到开机

界面。
8.导入优盘:在开机界面,按“导出”功能键,将导出仪器内存数据,如果没有数据供导出将显示“暂

无记录”然后自动退出到开机界面。如果优盘未连接或连接故障则显示“连接优盘”此时应插入优盘或

检查连接。连接好后将自动将数据导入优盘。导入优盘的文件名称定义如下:
首先以天为单位建立文件夹如:DT100408
其中“DT”为文件开头固定格式;“10”为2010年后两位;“04”为4月;“08”为8号。
然后以时分秒为单位建立文件如:SJ092458
其中“SJ”为文件开头固定格式;“09”上午9点;“24”为24分;“58”为58秒。
建立文件以导出时间为建立时间。(系统默认)
9. “通讯”功能,仪器采用标准RS485接口,将仪器RS485接口与计算机
RS485接口连接,配合上位机操作软件即可完成对仪器的通讯控制及测试数据的编辑打印等功能。通讯协

议参见附录“通讯协议”
10. “打印”功能,测试完成显示或调阅数据时按打印键将打印数据及信息。
