440kVA/22kV/调频式串联谐振试验装置技术指标

           1.满足10kV/300mm2长度≤10km电缆的变频交流耐压试验，电容量≤3.7μF，试验频率为30-300Hz,试验电压22kV。

           2.满足110kV开关，CT等设备的交流耐压试验，试验频率为30-300Hz，试验电压≤200kV。

           3.满足220kV/23MVA电力变压器中性点的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压160kV。



     二、装置特点

           1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz

           2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；

           3)   自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

           4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；

           n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；

           n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；

           n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤
                             害，变频电源内电子元件不会击穿；

           n 断电保护：试验电源断电后，装置能快速保护；

           n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；

           5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流；



     三、成套装置技术参数

           1.       额定容量：440kVA；

           2.       输入电源：380V电压，频率为50Hz；

           3.       输出电压：22kV；220kV

           4.       输出电流：20A；2A

           5.       工作频率：30-300Hz；

           6.       波形畸变率：输出电压波形畸变率≤1%；

           7.       工作时间：额定负载下允许连续15min；

           8.       温   升：额定负载下连续运行15min后温升≤65K；

           9.       品质因素：装置自身Q≥30(f=45Hz)；

           10.     保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

           11.     测量精度：系统有效值1.5级；

           12.     使用环境：

                     环境温度：－150C~+450C;

                     相对湿度：≤90%RH;

                     海拔高度: ≤2500米；

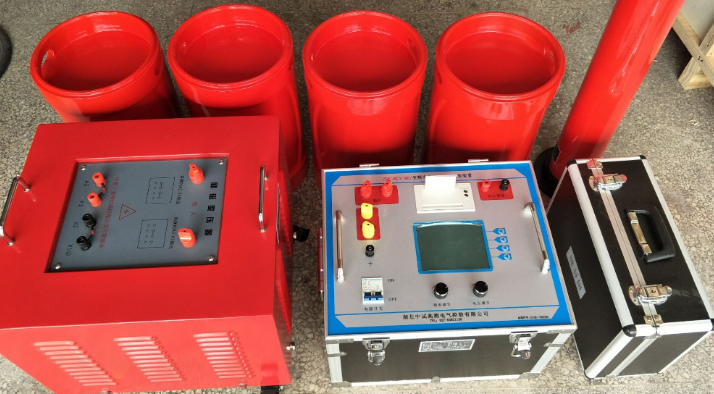

     四、部件装置技术参数

           1、激励变压器30kVA/1.5kV/15kV/20kV/0.4kV               1台

           a)       额定容量：30kVA；

           b)       输入电压：380V，单相；

           c)       输出电压：1.5kV；15kV；20kV

           d)      结   构：干式；

           e)       重   量：约125 kg；



           2、变频电源30kW/380V                               1台

           a)       额定输出容量：30kW

           b)       工作电源：380V，工频

           c)       输出电压：0 – 400V，单相，

           d)       额定输入电流：80A

           e)       额定输出电流：80A

           f)        输出波形：正弦波

           g)       电压分辨率：0.01kV

           h)       电压测量精度：0.5%

           i)         频率调节范围：30 – 300Hz

           j)         频率调节分辨率：≤0.1Hz

           k)        频率稳定度：    0.1%

           l)         运行时间：额定容量下连续15min

           m)       额定容量下连续运行15min元器件最高温度≤65K;

           n)       噪声水平：≤50dB

           o)       重量约35kg；

           3、 高压电抗器44kVA/22kV                         10节

           a)       额定容量：44kVA;

           b)       额定电压：22kV；

           c)       额定电流：2.0A；

           d)      电感量：60H/单节；

           e)       品质因素：Q≥30 (f=45Hz)；

           f)        结   构：干式；

           g)       重   量：约35kg；

           4、电容分压器FRC-220kV -1000 pF                        1套

           a)       额定电压：220kV；

           b)       高压电容量：1000pF

           c)       介质损耗：tgσ≤0.5%；

           d)       分压比：1000：1

           e)       测量精度：有效值1.5级;

           f)       重   量：约15kg；



     五、供货清单















六、设备遵循标准

           GB10229-88             《电抗器》

           GB1094                   《电力变压器》

           GB50150-2006         《电气装置安装工程电气设备交接试验标准》

           DL/T 596-1996         《电力设备预防性试验规程》

           GB1094.1-GB1094.6-96  《外壳防护等级》

           GB2900                       《电工名词术语》

           GB/T16927.1~2-1997   《高电压试验技术》
