微机继电保护测试仪几种常用的微机差动保护的参数设置说明

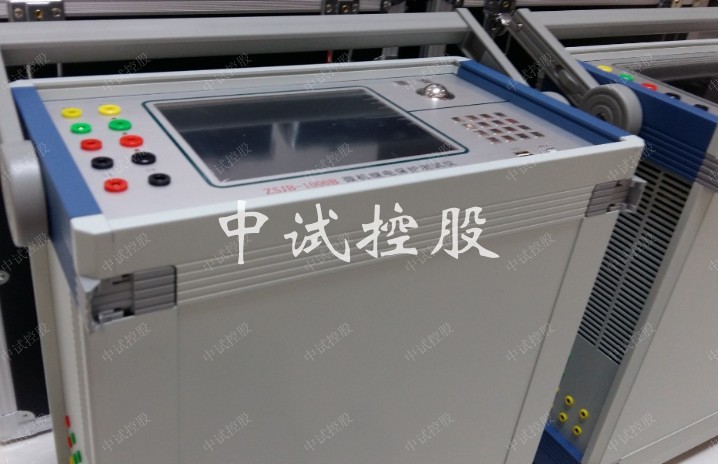

差动模块可用3路电流进行试验。当用3路电流试验时，每相电流最大输出到40A。
● 3路电流差动时，按说明书“差动保护”章节中的接线图进行接线
大部分保护的参数定值直接给出电流值，比如，差动门槛值：2A，单位为：A。但也有部分保护给出的各项定值不是电流值，而只是一个系数。比如，差动门槛值：0.3，没有单位。实际上，这是以“标么值”的形式给出保护定值。将标么值转换为实际的电流，一般可按以下方法：实际的电流值=标么值×高压侧额定电流。
● 额定电流的计算方法
Ie1=Sn/（1.732﹡U1n﹡CT1）
Ie2=Sn/（1.732﹡U2n﹡CT2）
注释：
Ie1、Ie2——变压器I、II侧二次额定电流
Sn——变压器最大额定容量
U1n、U2n——变压器I、II侧一次额定电压
CT1、CT2——变压器I、II侧CT变比值
备注：
有的保护自身有计算功能，可能会发现：其计算出的Ie1、Ie2未考虑上述公式里的1.732。比如，计算Ie1时，直接按公式：Ie1=Sn/（1.732﹡U1n﹡CT1）。这是因为其在计算差动、制动电流时，在平衡系数中考虑了1.732的关系。
以变压器Y/Y/△-11接线为例，各侧平衡系数（以K1、K2、K3表示）的计算方法如下：
K1=1/1.732=0.577
K2=U2n﹡CT2/（1.732﹡U1n﹡CT1）
K2=U3n﹡CT3/（U1n﹡CT1）
如果将高压侧平衡系数设置为1，其它侧统一归算至高压侧时，计算公式如下：
K1=1
K2=U2n﹡CT2/（U1n﹡CT1）
K2=1.732﹡U3n﹡CT3/（U1n﹡CT1）
以电流的方式来计算平衡系数的方法一般是：
K1=1
K2=Ie1/Ie2
K2= Ie1/Ie3
注释：
K1、K2、K3——变压器I、II、III侧平衡系数
Ie1、Ie2、Ie3——变压器I、II、III侧二次额定电流
U1n、U2n、U3n——变压器I、II、III侧一次额定电压
CT1、CT2、CT3——变压器I、II、III侧CT变比值
备注：
差动保护的平衡系数不一而同，有的保护的计算方法可能与上述不同，试验时请参考相应的说明书。比如，南瑞的RCS-978保护，其计算平衡系数的方法如下：
Kph=Kb*I2n-min/ I2n，其中Kb=min（I2n-max/I2n-min，4）
式中I2n为变压器计算侧二次额定电流，I2n-min为变压器各侧二次额定电流值中的最小值，I2n-max为变压器各侧二次额定电流值中的最大值。
北京四方：CST-141B，-200B系列（高压侧相位调整）
比率制动公式：
双绕组，Y/△-11：Id=|I1+I2|，Ir=|I1-I2|/2
平衡系数：K1=1，K2=Kpl
三绕组，Y/Y/△-11：Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}
平衡系数：K1=1，K2=Kpm，K3=Kpl
注释：
I1、I2、I3——实际均为矢量形式，这里以标量形式书写，且本身均考虑了平衡系数，以下同。
Kpm、Kpl——分别为中、低压侧差动平衡系数定值
国电南自：PST-641（双绕变，Y/△-11，高压侧相位调整）
比率制动公式：
Id=|I1+I2|，Ir=|I1-I2|/2
平衡系数：
K1=1.732，K2=Ie1/Ie2
注释：
Ie1、Ie2——高、低压侧的二次额定电流整定值
国电南自：PST-621/622（三绕变，Y/Y/△-11-12，高压侧相位调整）
比率制动公式：
Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}
平衡系数：
K1=1.732，K2=1.732﹡U2n﹡CT2/（U1n﹡CT1），
K3= U3n﹡CT3/（U1n﹡CT1）
国电南自：PST-1200（三绕变，Y/Y/△-11-12，高压侧相位调整）
比率制动公式：
Id=|I1+I2+I3|，Ir=Max{|I1|、|I2|、|I3|}
平衡系数：
K1=1，K2=U2n﹡CT2/（U1n﹡CT1），
K3= U3n﹡CT3/（U1n﹡CT1）
深圳南瑞ISA系列（三绕变，Y/Y/△-11-12，高压侧相位调整）
比率制动公式：
Id=|I1+I2+I3|，Ir=||Id|—|I1|—|I2|—|I3||
平衡系数：
K1=1.732，K2=1.732﹡d35，K3=d36
南瑞RCS-9671（双绕变，Y/△-11，高压侧相位调整）
比率制动公式：
Id=|I1+I2|，Ir=|I1—I2|/2
平衡系数：
K1=1，K2=U2n﹡CT2/（U1n﹡CT1）
南瑞RCS-978，985系列（双绕变，Y/△-11，低压侧相位调整，高压侧零序修正）
比率制动公式：
Id=|I1+I2|，Ir=Max{|I1|、|I2|}
平衡系数：K1=1，K2=Ie1/Ie2=U2n﹡CT2/（U1n﹡CT1）
