在我们身边布满了各式各样的电线，然而，我们却不一定弄清楚它们！但是弄懂一些身边常见的线是十分有必要的，因为有时候这些线也会关乎到我们的生命安全！电压是多少？危险不危险？随便一问，90%的人马上懵圈了……

其实不懂这些是正常的，一般来说，就算是专业学电的、或者是说从事与电力相关工作的人也都不一定会了解或懂得什么是输电线路……那么，今天我们将为大家分享几个快速认识和辨别输电线路的诀窍和妙招。

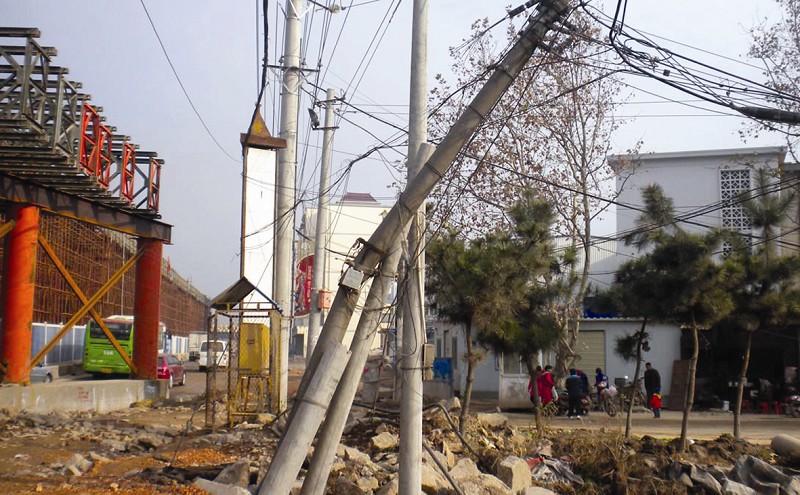

第一个要说的知识点是输电杆塔，我们经常可以看见路边会有一些输电杆塔，而为了避免输电线伤到人，所以输电的导线就是由这些杆塔支撑起来远离人群。然而，杆塔按电压的等级来划分又是分为很多种的，比如我们在户外看见的“铁塔”就是用来搭建高压线路的，而在我们周围最常看见的“木头杆”或“水泥杆”则是用来支撑低电压输电导线的，这些杆塔被大家统称“杆塔”。

有些人会问为什么有些高压线路要用铁塔搭建，而低压线路却可以用木杆或者水泥杆搭建呢？原因是高压线路与人群之间需要更长的安全距离，所以需要将线布得很高，而只有铁塔才能承载起这样重的线路，一根水泥杆或者木杆是支撑不起来的，就算撑起来了也没有这么长的安全距离，因此电杆只能应用于电压等级较低的线路。对于电压有多高才算高压，有多低才算低压，这个我们后面再说。

我们这里所说都是输电导线的电压等级，ABC三相中任意两相之间的电压。家里用的220V是相电压，是三相中任意一相对大地的电压。家里用电的实际电压是380V（220伏的根号3倍），出口了，才三相分开，打个比方，就像ABC三相各入一栋楼的三个单元。380伏电压等级在电力系统也叫0.4kV电压等级，对比下目前的1000kV高压输电线路，差2500倍，颤抖吧~

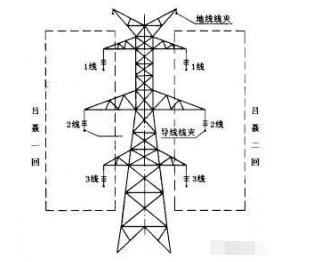

我们出行时在路边看到的通常都是搭建高压线路的铁塔，铁塔的“造型”也是各式各样的，有酒杯塔、V字塔等等，这些都是看样子就知道的。铁塔是T型的，下面吊着两回输电线路，一边正极，一边负极，至于为什么正极和负极要分这么多股线，咱们以后讲到交流线路的分裂导线时再具体介绍。仔细看铁塔上面还伸出来了两个小“角”，一边也各一条“细线”，这不是输电用的，而是避雷用的避雷线，也叫地线。

输电线路除了按电压等级来划分之外，也可以分为直流和交流，比较好区分和认识的是直流电路，但是这种线路去比较少见，在我们国家也就只有几条，很难碰见。

下面我们来系统介绍一下交流线路，这个基本上是我们每天都可以看到的一种线路。交流的一回线路有A、B、C三相，搭在输电铁塔最上端的是避雷线。雷暴的多地区或电压等级高的线路是两根避雷线，相反，为了节省工程量和开支，在雷暴不频发或电压等级低的线路可以减少到一根避雷线，我们看到铁塔顶端上面有一个或者两个很细的线就是避雷线。

避雷线一般情况下都是跟铁塔连接在一起，目的是为了把雷击时的电流沿着铁塔引到地下去。不过在接的时候，避雷线和杆塔中间是有段绝缘体或绝缘子的，要是认真看就能看到跳线，这样做的原因是能在雷击时方便击穿泄流，同时在平时减少输电损耗。如果避雷线直接连着铁塔，则线中对导线的感应电流会直接流入大地，导致输电损耗。

避雷线一般都高电压等级的空旷地区的输电铁塔用，咱们看到的电线杆上一般很少有避雷线：一是电线杆一般是在城市内，有其他更高的建筑可以被雷劈；二是本来低电压等级的电线杆就送不了多少电，还要架根避雷线的成本就高了。

很多人区分不了哪个是避雷线，哪个又是输电导线，其实只要掌握诀窍两者就十分好区分，避雷线是直接搭在输电杆塔顶端之上的，输电导线则是需要用绝缘子串悬挂在杆塔上的。当你在观察输电线路时，第一是要能分清电压的等级，这决定了这根线大约输送多少功率，输送多远距离。

如何就能1秒认出输电线路的电压呢？答案是“三看”：看导线分裂数、看绝缘子串长度、看杆塔高度。

一、看导线是几分裂的

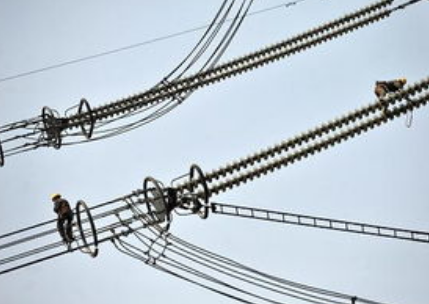

分裂书对于ABC三相中的每一相导线，都是分成好几股的，比如1000kV线路就分了8股导线，这也被大家叫做“八分裂”导线。为什么要将一相导线分裂为好几股呢？这是因为要扩大导线的“等效直径”，这就像用了几根较细的导线围成一个类同的圆形，这就将整相的导线直径“等效”扩大了。

为什么要扩大“导线直径”呢？答案有以下几个：

1.交流电有“趋肤效应”。因为自感的原因，电流大部分都在导线表面流动，导体中间几乎没有电流，把导体弄成管状可以简约材料减轻重量，既然是管状，不如弄成分裂导线代替管状线；

2.高压输电线电流很大，要求导线的电阻低。电阻与导线的面积成反比，因此本来要用很粗管状导线代替，现在就用分裂导线了；

3.导线越粗，导线表面电场强度就越低，电晕就越小。电晕是对电能的损耗，都希望把导线弄粗些，降低表面场强及电晕。

我们知道，电晕实际上就是一种放电现象，在下雨天时，我们在输电线的周围就偶尔能听到“滋滋”的声音，这个声音就是它的声音，我们有时候走夜路，也能看见电线发出微弱的光。

电晕声也会带来无线电的干扰，这就是直流导线也要分裂的原因，因为要降低电晕。

在1000kV以下还有750kV的超高压输电线路，这个电压等级只在我国的部分地区使用，比如大西北电网，欧洲倒也有765kV这个电压等级的线路。750kV电压等级一般用六分裂的导线。

500kV的是按规程是四分裂导线，但是据统计，现在6分裂导线是比较多的，特别是在经济发达地区的周边。

220kV的一般是2分裂，110kV及再往下的电压等级就不用分裂导线了，有时候1根就够用了，因为电晕已经不严重了。

二、看绝缘子片数

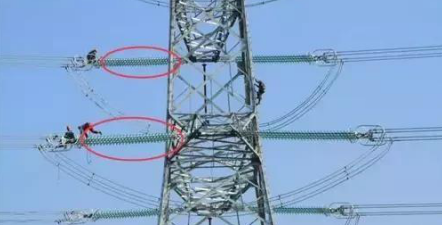

很多人不知道绝缘子，如下图圈起来的就是了。

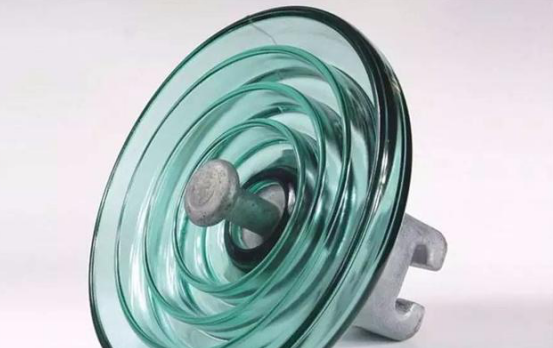

绝缘子是一种特殊的绝缘控件，通常有玻璃或陶瓷制成，是为了增加爬电距离的。其形状是飞碟状的，一个飞碟算一片绝缘子，绝缘子串是把若干飞碟串起来，隔离导线与杆塔用的。

再说绝缘子片数，导线分裂数比较好数，只要你数好几根线就明白是多少电压等级了。如果不看分裂数，还可以数绝缘子的片数，不过这需要视力比较好，要是熟练了的话看一下就知道了。

一般情况下：

如果在海拔较高或者周边环境很脏乱的地区，片数还要增加几片。基本可以看出1片绝缘子可以承受1-1.5万伏特的电压，但电压等级越高，它承载的的非线性就会越强。实际上，不同地区不同环境，绝缘子片数可能差别很大。当然不同类型的绝缘子，要求的片数也不同，如下图，1000kV特高压的图，看上去感觉有50多片了。

三、看杆塔的高度

要想快速认出输电线路的电压除了以上两种方法之外，还可以通过观察杆塔的高度来判定，即使设计规程上没有规定杆塔高度的要求，但是，却十分详细地规定了输电导线距离其他物体的最小距离。

打个比方，在居民区导线对地面最小距离如下表：

如果考虑导线弧垂和绝缘子长度，则：

总而言之，辨别判断电压等级最好的方法是观察导线分裂数，最准确的方法是看绝缘子片数，最有简单直白快速的是杆看塔的高度。

我们平时看到的输电线路，都是在地理生态很好的地区，而在蜿蜒崎岖的高山之上、大江大河之上也都有输电线路，特别是给偏远贫困的山区输电，杆塔和电线材料都是人工搬运上去的！只要有人的地方就会有输电线路，哪怕那里没有公路，我们的政府也会想办法安排送电工作者前往，向这些可爱的人致敬！

有人还问输电杆塔上的刺儿和橘黄色的小风车是什么呢？

答案就是用在铁塔上的刺儿为了防止鸟筑巢，；用在电线杆上的小风车是为了赶走鸟，如果下次你看见杆塔，留意一下你就会看见哦！

那么，为什么输电杆塔不让鸟靠近呢？因为鸟的粪便会致使输电线路短路发生故障。鸟粪是导体，要是在绝缘子串上出现，就会使导线的对地短路通道。

除了鸟，其他动物或者翅膀太长的鸟都可能导致输电线路的对地或相间短路。大树也会，所以也要定期修剪树木。
