产品简介
超低频交流耐压试验装置主要特点
超低频交流耐压试验装置结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。
超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35KV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。

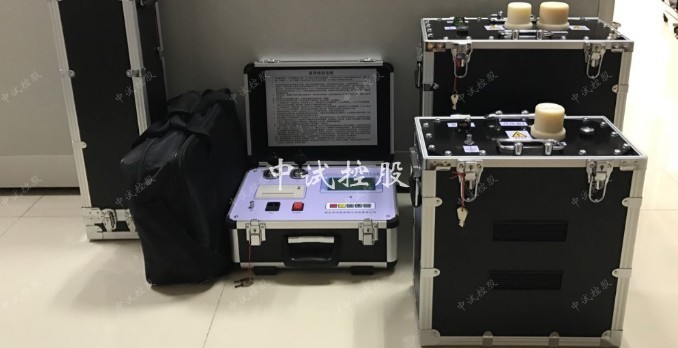

超低频交流耐压试验装置产品简介
本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。
本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
★ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。
★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
技术参数
１．输出额定电压：参见表1
|
型 号 |
额定电压 |
带载能力 |
电源保险管 |
产品结构、重量 |
|
ZSCF-30/1.1 |
30kV （峰值） |
0.1Hz,≤1.1µF |
5A |
控制器：4㎏ 升压器：25㎏ |
|
0.05Hz,≤2.2µF |
||||
|
0.02Hz,≤5.5µF |
||||
|
ZSCF-40/1.1 |
40kV （峰值） |
0.1Hz,≤1.1µF |
6A |
控制器：4㎏ 升压器：35㎏ |
|
0.05Hz,≤2.2µF |
||||
|
0.02Hz,≤5.5µF |
||||
|
ZSCF-50/1.1 |
50kV （峰值） |
0.1Hz,≤1.1µF |
7A |
控制器：4㎏ 升压器：50㎏ |
|
0.05Hz,≤2.2µF |
||||
|
0.02Hz,≤5.5µF |
||||
|
ZSCF-60/1.1 |
60kV （峰值） |
0.1Hz,≤1.1µF |
10A |
控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（30kV）：45㎏ |
|
0.05Hz,≤2.2µF |
||||
|
0.02Hz,≤5.5µF |
||||
|
ZSCF-70/0.5 |
70kV （峰值） |
0.1Hz,≤0.5µF |
10A |
控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（40kV）：50㎏ |
|
0.05Hz,≤1µF |
||||
|
0.02Hz,≤2.5µF |
||||
|
ZSCF-80/0.5 |
80kV （峰值） |
0.1Hz,≤0.5µF |
12A |
控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（50kV）：50㎏ |
|
0.05Hz,≤1µF |
||||
|
0.02Hz,≤2.5µF |
表一
２．输出频率：0.1Hz、0.05Hz、0.02Hz
３．带载能力：参见表1 0.1 Hz zui大1.1 μf
0.05 Hz zui大2.2 μf
0.02 Hz zui大5.5 μf
４．测量精度：1%
５．电压正，负峰值误差：≤3％
６．电压波形失真度：≤5％
７．使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
８．电源：交流80 Hz，220V ±5%
９．电源保险管：参见表1
注意事项
１．本仪器所配升压体不得作它用。
２．机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司修理。
３．关机后应用放电棒对试品进行充分放电,再拆线。
４．连续工作，升压体将发热，属正常现象。
随机附件
1．专用高压连接电缆一根。
2．专用低压连接电缆一根。
3．电源线一根。
4．电源保险管十只。
5．放电棒一根。
运输、贮存
1. 运输
本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。
产品在日常使用中的运输，必须采取防震、防冲击措施，以防设备损坏。
2. 贮存
存放本产品的库房环境温度为-10～80℃，相对湿度不大于95%，室内应无酸、碱及腐蚀气体，且无强烈的机械冲击、振动。
其 他
1.本公司对售出产品的保修期为一年，三年内负责维修。（保修期自用用户购买仪器之日起计算），保修期内免费维修，维修期内只收取成本费。用户要求维修请与本公司售后服务部。
2.保修期内出现下列情况之一时，维修后将收成本费：
◆用户使用或搬运过程中因摔落而造成的故障或损坏；
◆用户自选委托其它单位修理而引起的故障或损坏；
◆因电压不正常导致设备故障或损坏；
◆如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏；
◆不按产品使用说明书要求超负载使用和随意连接其它设备而引起的故障或损坏；
◆无仪器保修卡且又无法确认该仪器是处于保修期内的故障产品。
3.请将本公司的仪器保修登记卡填写好迅速寄回本公司销售部，以便维修时备查。
