超低频高压交流耐压试验装置技术指标

产品简介

0.1HZ程控超低频高压发生器/30kv-80kv采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

0.1HZ程控超低频高压发生器/30kv-80kv

公司秉承“用人品打造精品，用精品服务社会”的经营理念，本着用户*的宗旨，积极做好售前、售中、售后服务，我们郑重承诺：用心做产品、满意在服务。

技术条件：

电源：AC220V±10%，50Hz±1%
输出电压指示精度：<1级
l 输出电流指示精度：<1级
l 纹波系数：≤0.5%
l 0.75倍输出电压指示精度：<1级，带锁

0.1HZ程控超低频高压发生器/30kv-80kv特点：
1、小型便携，适用现场使用。仪器体积小，重量轻、可以方便携带。
2、密封式，机械强度高。不怕潮湿和灰尘。
高压电路、限流电阻及测量电阻等全部密封于一金属外壳中，不受环境潮湿和灰尘的影响，可在阴雨潮湿和大风，灰尘及—20℃~40℃等恶劣环境中工作、性能稳定，机械强度高。
3、精度高测量准确
有高压端及低压端测泄漏电流（负载电流）两种功能，高压端测泄漏电流，采用球形屏蔽数字显示，不用换挡、精度为luA或0，luA显示清楚、精度高、不怕放电冲击。仪器本身泄漏电流小于luA。
4、自动保护、操作安全方便、有可调阀值的输出过压、过流保护，并有零位保护和接地保护，调压旋钮不归零不能启动，地线没接好不能启动，不会误动作。高压发生器用金属外壹全密封接地、无高压电气接点暴露，操作安全，抗干扰性强。
5、可靠性高、主机不用维修、工频220V经自藕调压给变压器升压再经倍压整流后输出高压，不用变频，电路简单不易出故障，主机高压发生器由于密封可靠性高，不用维修。

0.1HZ程控超低频高压发生器/30kv-80kv

保护功能

l 内部过压保护, 内部过流保护
l 外部过压保护(保护电压可整定), 外部过流保护或击穿保护
l 内部功率保护
l 非零点启动保护
l 定时声讯报警

注意事项：

1）每次试验以前，务必检查接地线是否牢靠。
2）每次试验以前，注意保持安全距离，试验结束后，务必将倍压筒充分放电后才能拆除连线。
3）在试验过程中，一旦过压保护或过流保护侗族4，如果需要再次试验，必须先断开电源，待仪器的各项指示均消失后，再合上电源开关，才可重复上述试验过程。

操作说明：

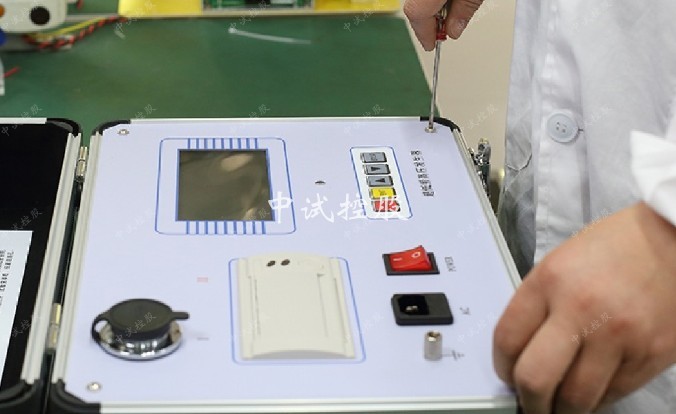

控制箱上的显示灯、开关、旋钮等都已标注清晰，看此操作说明时，请参照控制箱的面板上元器件名称使用。

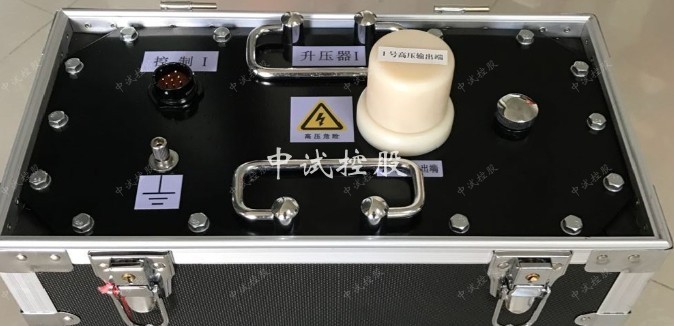

高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。

一、超低频系列产品及选用

1、80KV超低频                                                            表1

2、根据被试对象选择适当规格的产品。

使用时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量，供用户参考。

不同发电机的单相对地电容量                                                   表2

交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)                                    表3

3、试品电流的估算方法：

计算公式：　Ｉ＝２πfＣＵ

二、超低频绝缘耐压试验原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部已委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

三、产品简介

本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

★    电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

★    过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

★    过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

★    由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

● 随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。

1、将控制箱面板上的接地端子与高压塔的接地接线柱，用接地线连接在一起，并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查接地线，以确保各部位接地良好。

用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或高压塔）

接好电源线，电源为单相交流220V，工频50Hz。

2、打开电源开关，此时电源开关灯（绿灯）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kV值，电流表则显示试品上流过的电流和所有泄漏电流的之和，但不包括内置高压分压器的电流。电流以微安单位uA值。

    如果打开电源开关，高压显示灯（绿灯）不亮，且故障显示中“回零”灯（红灯）亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至“零位”上，并将微调电压旋钮回到零位上，此时“回零“灯熄灭，再顺时针调节，即可升压。

3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至zui大值。否则，当输出电压超过额定输出电压时，即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，“过压”指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，当升压超过预定电压时即自动切断高压。

4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿灯）熄灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回到零位上，微调旋钮同样回到零位上，再关掉电源开关，然后，再打开电源开关，才能切除保护重新升压。

正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，zui后，关掉电源开关。

电源开关兼用作保护重置开关，故当故障显示灯（回零显示灯除外）亮后，应关闭电源开关再打开才能解除保护，重新升压。
