300kVA/300kV 串联谐振耐压试验装置

警告！ 由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座 时，会产生电火花，小心电击，避免触电危险，注意人身安全！

慎重保证

本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。

安全要求

请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修

—防止火灾或人身伤害！

使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读中试控股本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本产品。

在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请中试控股维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作

请勿在易暴环境中操作

保持产品表面清洁和干燥

变频串联联谐振实验变压器操作手册



目录:

第一章  产品概述

第二章  ZSBP-300kVA/300kV串联谐振耐压试验装置主要技术参数

第三章　ZSBP-300kVA/300kV串联谐振耐压试验装置主设备应用

第四章  变频电源详细使用介绍

第五章  变频电源通用说明

第六章　常见故障排除

第七章  相关资料



第一章   产品概述

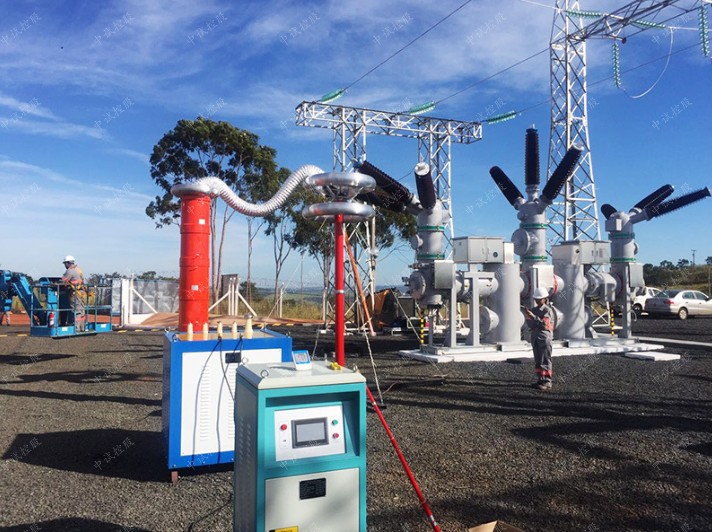

该装置主要针10kV、35kV电缆，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，最大不超过40kg，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式、

4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。



第二章  ZSBP-300kVA/300kV串联谐振耐压试验装置主技术参数

（一）ZSBP-指生产厂家代码

（二）ZSBP-300kVA/300kV串联谐振耐压试验装置主技术指标

1．额定电压：

50kV---满足10 kV电缆交流耐压试验；

45kV---满足35kV电缆，35kV系统交流耐压试验；

300kV---满足110kV系统的交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作30分钟，在对35kV电缆耐压时，满足连续工作60分钟

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相380V

10．频率调节范围：20Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《高压谐振试验装置》                                     DL/T 849.6—2004

《电抗器》                                                    GB10229.88

《电力设备预防性试验规程》                            DL/T596-1996

《耦合电容器和电容分压器》                            IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：20kVA；

输入电压：单相220V或380V±10% 45～65Hz

输出电压：0～400V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～50A

2.高压电抗器（共6台）：50kV/1A

额定工作电压：50kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30~300Hz

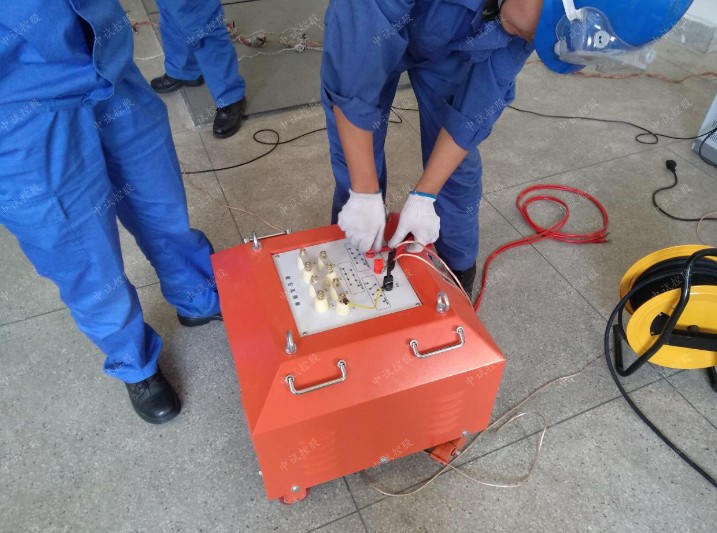

3.激励变1台：

额定容量：20kVA

输入电压：200V/400V

输出电压：10/20kV,10kV用于132kV变压器交流耐压试验;20kV用于132kV变电站交流耐压试验。

4.电容分压器一台：300kV纯电容式：

   自身电容量：500pF

   工作频率：30～300Hz

   不确定度：1.5%

   额定电压:150kV/1000pF，300kV/500pF

5．测试线及附件壹套：

1) 内部连接线              1套

2) 电抗器绝缘底座       2只

3) 均压球                   2只

4) 分压器支架             1套

5) 使用说明书             1份

6) 试验报告                1份



   第三章　ZSBP-300kVA/300kV串联谐振耐压试验装置设备应用

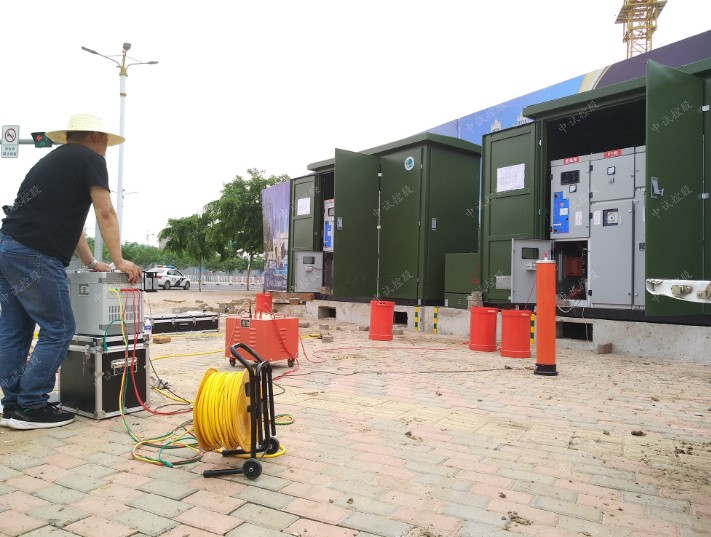

 （一）交联乙烯电缆的交流耐压

1、10kV电缆300mm2长度不大于3.0km，试验电压为21.75kV，试验频率为30Hz～300Hz

(1)电缆长度：3km 截面积：300mm2对应的电容量范围为1.11μF,最高耐压试验值21.75kV

(2)谐振频率：1/6.28×√16.8×1.11×10-6=36.8Hz

36.8Hz下最大被试电容量时的试验电流：36.8×6.28×1.11×10-6×21.75×103=5.6A。

(3)选择设备：20kW变频电源；50kV/1A电抗器六台并联；20kVA（10kV/2A）激励变；135kV分压器；

2、35kV电缆300mm2长度不大于1km，试验电压为52kV，试验频率为30Hz～300Hz。

(1)电缆长度：1km 截面积：300mm2对应的电容量范围为0.19μF， 最高耐压试验值52kV

(2)谐振频率：1/6.28×√72×0.19×10-6=43Hz

43Hz下最大被试电容量时的试验电流：43×6.28×0.19×10-6×52×103=2.6A。

(3)选择设备：20kW变频控制源；50kV/1A电抗器 二台串三组并联；20kVA（20kV/1A）激励变；135kV分压器；

3、电缆耐压时电抗器选用说明

  （1）上述配置是按照最长电缆计算出的配置方案；

 （2）对短电缆试验时，为了达到谐振，一般将三节电抗器串联（三节电抗器串联时，与150kV分压器的电容量可以自身谐振）；

（二）变压器、开关等的交流耐压试验

1、110kV及以下电压等级的变压器等主电气设备的交流耐压试验，

⑴110kV主变：对应的电容量范围为5000pF~15000pF， 最高耐压试验值160kV，试验频率为45Hz～65Hz。

⑵谐振频率：1/6.28×√600×0.015×10-6=53Hz

53Hz下最大被试电容量时的试验电流：53×6.28×0.015×10-6×160×103=0.79A

⑶选择设备：20kW变频控制源；50kV/1A电抗器六台串联；20kVA（20kV/1A）激励变；270kV分压器；

2、110kV及以下电压等级的变电站主电气设备的交流耐压试验，试验频率为30Hz～300Hz，电抗器的使用方式全部电抗器串联成组使用

（1）110kV开关：对应的电容量忽略不计， 最高耐压试验值200kV

（2）谐振频率：1/6.28×√600×600×10-12=265Hz

265Hz下最大被试电容量时的试验电流：265×6.28×0. 6×10-9×200×103=0.19A，

（3）选择设备：20kW变频控制源；50kV/1A电抗器六台串联；20kVA（10kV/2A）激励变；270kV分压器；

所以对于开关母线等断口电容小的试品也可以进行试验。



设备组合 试品		电抗器50kVA/50kV 六节	激励变压器输出端选择
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min)	长度500m以下	使用电抗器一节	20kV
	长度500~1000m	使用电抗器二节并联	20kV
	长度1000~1500m	使用电抗器三节并联	20kV
	长度1500~2000m	使用电抗器四节并联	20kV
	长度2000~2500m	使用电抗器五节并联	20kV
	长度2500~3000m	使用电抗器六节并联	20kV
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min)	长度330m以下	使用电抗器二节串联	20kV
	长度330~660m	使用电抗器二节串联二组并联	10kV
	长度660~1000m	使用电抗器二节串联三组并联	10kV
满足110kV/500mm2电缆, (试验电压128kV,试验时间60min)	长度250m	使用电抗器三节串联二组并联	10kV
满足100MVA/110kV以下变压器, (试验电压160kV,试验时间1min)		使用电抗器四节串联	10kV
满足110kV变电站系统, (试验电压265kV,试验时间1min)		使用电抗器六节串联	20kV
