5200kVA/130kV变频串联谐振耐压试验装置

产品简介

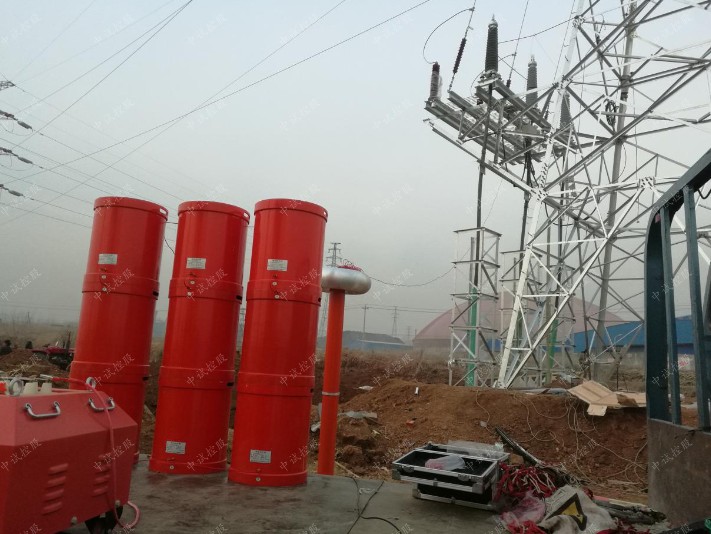

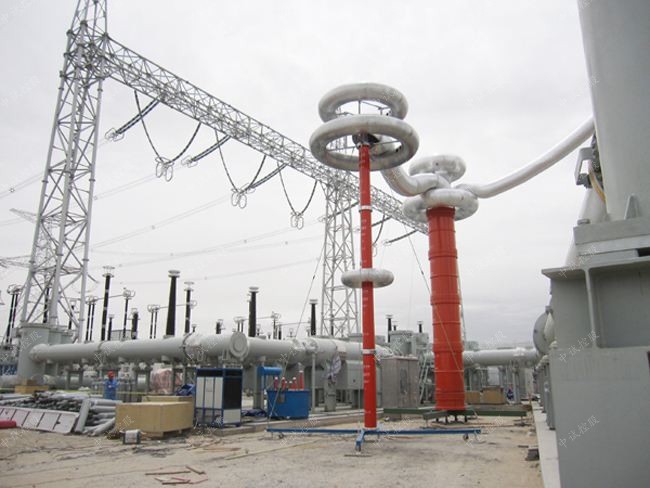

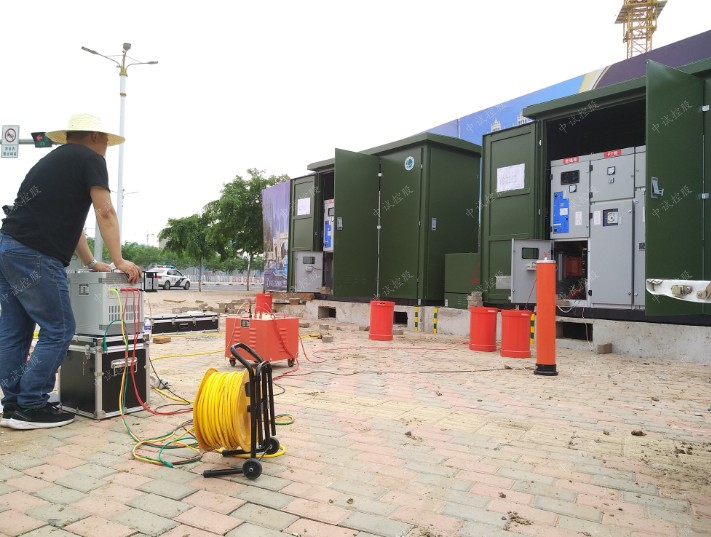

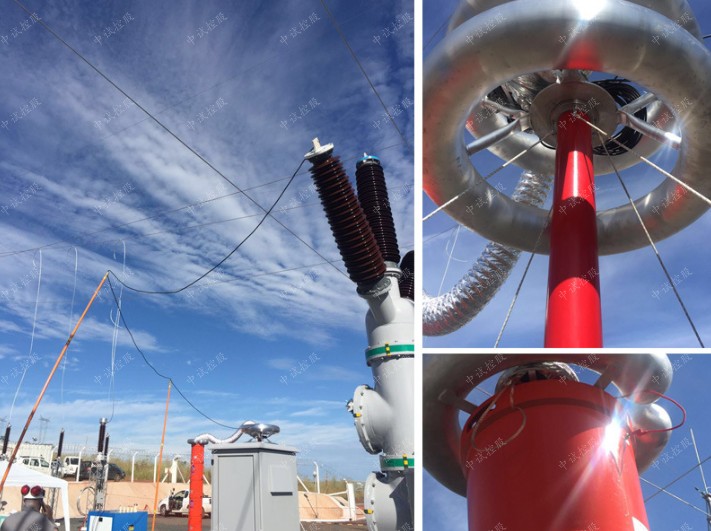

5200kVA/130kV变频串联谐振耐压试验装置

 一、系统执行标准

GB50150-2016               《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004

                                    《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641-1999              《试验变压器》

GB10229                        《电抗器》

GB/T.311-1997                《高压输变电设备的绝缘与配合》

DL/T846-2004               《高电压测试设备通用技术条件》

GB4793-1984                 《电子测量仪器安全要求》

GB2900                         《电工名词术语》

GB4208                         《外壳防护等级》

GB191                            《包装贮运标志》

GB/T16927-1997            《高电压试验技术》

二、工作环境

1.   环境温度：－150C–40 0C;

2.   相对湿度：≤90%RH;

3.   海拔高度:  ≤3500米；

5200kVA/130kV变频串联谐振耐压试验装置

三、装置主要适用范围

满足630mm2,110kV电缆交流耐压试验，长度7km，电容≤1.316uF,试验频率30~300Hz,试验电压U≤128kV。

四、系统技术规范及性能

4.1系统技术参数

4.1.1 额定输出电压：             0～130kV

4.1.2 谐振电压波型：             正弦波，波形畸变率＜1.0%

4.1.3 最大被试品电流；         40A

 4.1.4 最大试验容量：            5200kVA

4.1.5 输出频率：                    20～300Hz

4.1.6 工作时间：                    满功率输出下，连续工作时间60min

4.1.7 品质因素：                    30～90

4.1.8 输入工作电源：             三相380V±10%，50Hz

4.1.9 环境温度：                   －15℃～+40℃

4.1.10 相对湿度：                  ＜90RH%，无凝露状况

4.1.11 海拔高度：                  ＜3500m

4.1.12 噪声：                          ≤50dB

4.2系统的性能特点

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。





五、装置容量确定

满足630mm2,110kV 电缆交流耐压试验，长度7km，电容≤1.316uF,试验频率30~300Hz,试验电压U≤128kV。

频率取35Hz

试验电流I=2πfCU试=2π×35×1.316×10-6×128×103=37A

对应电抗器电感量L=1/ω2C=16H

设计二节电抗器，将二节电抗器并联使用,则单节电抗器的参数为2600kVA/130kV/20A/32H，装置总容量为5200kVA。

结论：装置容量定为5200kVA/130kV，分二节电抗器，电抗器单节为2600kVA/130kV/20A/32H，使用电抗器组合能满足上述被试品的试验要求。





六、试验时使用关系表

设备组合 试品		电抗器2600kVA/130kV 二节	激励变压器输出端选择
满足110kV/630mm2电缆, (试验电压≤128kV,试验时间60min)	长度3500m以下	使用电抗器一节	5kV
	长度3500~7000m	使用电抗器二节并联	5kV

七、主要部件的技术规范及性能

7.1 变频电源控制箱 ZSZB-200kVA/0.4kV    1台

7.1.1技术参数

7.1.1.1 输入工作电源：             三相380V±5%，50Hz。

7.1.1.2 输出电压和电流：         0～400V，最大电流500A。

7.1.1.3 输出频率：                   20～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。

7.1.1.4 额定输出容量：             200kVA

7.1.1.5 外形尺寸和重量：          800×800×1500mm；450kg

7.1.2性能特点

7.1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。

7.1.2.2 试验模式：手动试验模式、自动试验模式

a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。

b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。

7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。

7.1.2.4 数据存储功能：试验结果保存、回查等。

a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。

b、数据查询：可将已保存的试验结果数据显示到屏幕上。

7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。

7.1.2.6 调频范围设定：调频范围可设为20～300Hz。

7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。

7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

7.1.2.10断电保护：试验电源断电后，装置能快速保护

7.2 激励变压器ZSJLB-200kVA/5kV/0.4kV     1台

配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。

7.2.1 技术参数

7.2.1.1额定容量：           200kVA

7.2.1.2输入电压：           0～400V

5200kVA/130kV变频串联谐振耐压试验装置

7.2.1.3输出电压：           10kV；

7.2.1.4工作频率范围：    20～300Hz

7.2.1.5工作时间：           60min

7.2.1.6 外形尺寸和重量：1200×800×1300mm；1220kg

7.2.1.7 适用范围：           电气主设备试验及电缆试验

7.2.2 性能特点

7.2.2.1 激励变为油浸式结构。

7.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。

7.2.2.3 内置过压保护，防止击穿反击。

7.3 高压谐振电抗器ZSDK-2600kVA/130kV   2台

7.3.1 技术参数

7.3.1.1 额定最高工作电压：           130kV（有效值）

7.3.1.2 额定最大工作电流：           20A（有效值）

7.3.1.3 额定容量：                       2600kVA

7.3.1.4 额定电感量：                    32H

7.3.1.5工作频率：                        20～300Hz

7.3.1.6 工作时间：                       60min

7.3.1.7 外形尺寸和重量：              φ800×1200mm；800kg/台

7.3.2 性能特点

7.3.2.1 高压谐振电抗器采用油浸式结构，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。

7.3.2.2 电抗器为便携式，体积小，重量轻。

7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。

7.4 电容分压器ZSFC-150kV/1000pF    1台

7.4.1 技术参数

7.4.1.1 工作方式：                            纯电容式

7.4.1.2 额定电压：                            150kV有效值

7.4.1.3 额定电容量：                         1000pF

7.4.1.4 工作频率：                             20～300Hz

7.4.1.5 测量误差：                            ＜1.5%

7.4.1.6 外形尺寸和重量：                   φ140×1000mm；15kg

7.4.2 性能特点

7.4.2.1 额定电压下可连续运行1小时。

7.4.2.2 在20～300Hz范围内，其精度和稳定度保持要求不变。

7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.15

7.4.2.4 分压比误差：有效值时≤1.0%，

7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在20~300H内分压比不变。

7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。

八、系统的基本配置

(一)主要部件一览表

序号	设备名称	规 格	单位	数量	备  注
1	变频电源控制箱	ZSZB-200kVA/0.4kV	台	1	200kVA，20～300Hz
2	激励变压器	ZSJLB-200kVA/5kV/0.4kV	台	1	200kVA，20～300Hz，60min 输出电压:5kV;
3	高压谐振电抗器	ZSDK-2600kVA/130kV	台	2	130kV，20A，32H，60min
4	电容分压器	ZSFC-150kV/1000pF	台	1	150kV，1000pF，精度1.5级， 纯交流

（二）设备附件及相关资料一览表

序号	名  称	型号及规格	单位	数量	备注
1	防雨防尘罩	按设备尺寸配套	只	4
2	电抗器绝缘底座		只	2
3	试验线	按设备成套 需要配置	包	1
4	出厂试验报告		份	1
5	成套装置使用说明书		份	1
6	产品合格证		份	1
7	装箱清单		份	1





九． 服 务

9.1该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。

9.2供方对提供的所有产品实行保修，保修期为发货之日起一年时间，保修期内负责免费检查，零部件的更换。

9.3超过一年的产品供方常年负责维修，且只收取维修成本费用。

9.4实行24小时快速响应服务，在接到需要服务的电话或传真后,4小时实行技术响
