多倍频感应耐压试验机技术指标

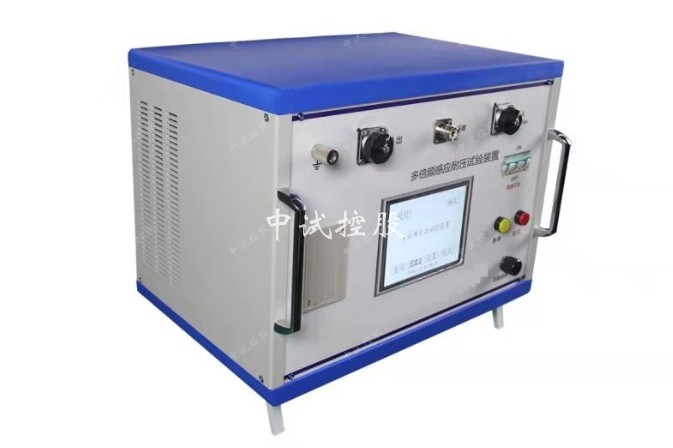

产品简介

一、多倍频感应耐压试验机?特点及性能介绍

1.1概述

电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合国家标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。

我公司生产的多倍频耐压试验仪采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。





主要特点：

■ 防止容升：配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。

■ 操作简单：加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。

■ 保护全面：仪器具有完善的过压和过流保护功能，且均可由用户设定。

■ 显示清新：采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。

■ 打印快速：仪器内装微型高速热敏打印机，可快速打印显示内容。

■ 实时时钟：能记录测量的日期和时间，并在液晶屏上显示当前时间。

■ 数据存储：可存储92组数据，存满后还可覆盖。

■ 抗震性能：采用抗震设计，长途运输中的颠簸不会损坏仪器。



1.2主要技术指标

工作条件 ：环境温度：-10℃～50℃     相对湿度：30%～90%

供电电源：三相AC380V±10%或AC220±10%    50 Hz±5 Hz如用AC220供电，功率减半

输出频率：30Hz～200Hz   调节细度0.1 Hz

输出电压：0～350V正弦波

输出功率：20KW

zui大输出电压：350V（加升压变压器后电压可变高，另配）

zui大输出电流：50A

电压zui小分辨率：0.01V

电流zui小分辨率：0.001A

电压电流精度：±1%

外形尺寸（mm）：570（长）×400（宽）×350（高）

仪器重量：约44kg

1.3内部结构及工作原理

如图1所示，仪器主机由四大部分组成：主板、变频电源、采样器件及开关电源。主板以单片机为核心，变频电源运用了数字波形合成技术以及大功率SPWM脉宽调制技术，从而实现30Hz～200Hz，0～400V的调频调幅电源输出，输出电源的频率及幅度由主板通过485接口控制，采样部分在单片机的控制下，对输出电压电流信号通过PT和CT的二次侧高速采集，计算，并将实时的电压及电流值显示在液晶屏上。当电压升到设定值后，单片机控制时钟芯片计时，计时完成后，单片机通过485控制变频电源自动将电压降为零。



二、多倍频感应耐压试验机接线方法

2.1 仪器与互感器及分压器试验接线方法

注意事项：

由于分压器为选配件，用户如没购买分压器，做感应耐压试验时，不接分压器的相关连接线即可，同时将设置菜单中的检测电压选择低压侧。

测量前务必检查被试品、仪器及分压器是否均可靠接地！

2.2分级电压互感器感应耐压加压表

电压 等级（KV）	额定电压(V)			变比		试验电压（KV）			施加电压（V）
	AX	a x	ad xd	AX/ ax	AX/ ad xd	试验 电压	容升	减容升电压	a x	ad xd
6.6	3810	57.7	33.3	66.03	114.4	24			363.4	209.7
10	5773			100	173.4	33			330	190.3
35	20207			350.2	606.8	76	3%	73.73	210.5	121.5
66	38106			660.4	1144.3	148	4%	142.1	215.2	124.2
110	63510		100	1100.7	635.1	184	5%	174.8	158.8	275.2
220	127020			2201.3	1270.2	368	10%	331.2	150.5	260.7

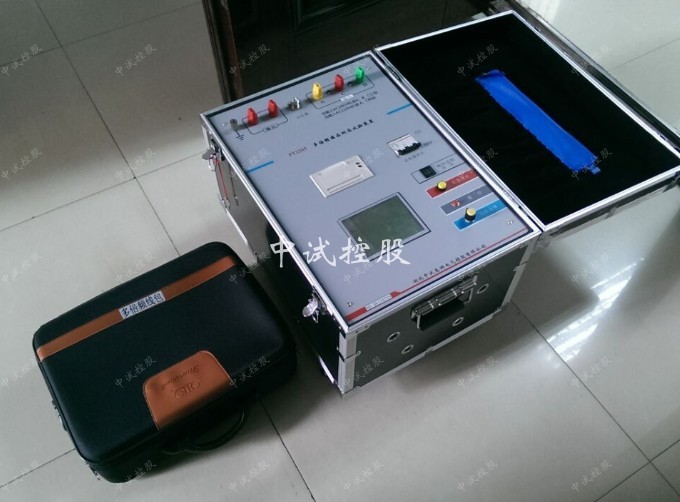

三、多倍频感应耐压试验机面板功能介绍

1、电源输入：输入电源为3相380时，接A、B、C三相；输入为交流220V时，接A、C两相，此时容量减半；

2、总电源开关：三相空气开关；

3、输出电流设定： 设定范围；

4、紧急复位按钮：当仪器出现异常时按下此按钮，仪器输出立刻为零；

5、复位按钮：用于系统复位，同时停止变频源输出；

6、旋转鼠标：用于人机界面各项功能操作；

7、液晶屏：用于显示人机界面的各项内容；

8、高速热敏打印机：打印测量数据；

9、接地桩：仪器测试前必须接地！

10、仪器输出端

11、分压器接线端：用于连接电容分压器，取分压器信号测量；

四、使用和操作

4.1 开机界面

界面如图3所示，有4个菜单用户可操作，分别为校时、查询、测量、设置。

4.2 参数设置

参数设置界面如图4，将手型光标移至试验频率后，垂直按下鼠标，出现频率设置界面，如图5：

在图5中，既有固定频率可选，也有固定频率外的其他频率可设，将手型光标移至另选试验频率后，垂直按下鼠标，出现图6界面，在图6界面下，右旋后垂直按鼠标为增加频率，左旋后垂直按鼠标为减小频率，步进调节为0.1 Hz。

其它设置项目及范围如下表：

注意：当设置菜单中的试验低压低于50V时，请将升降幅度设为1V。

4.3 测量、打印及保存

设置完成并保存后，仪器返回开机界面，在开机界面下选择测量，仪器进入测量准备界面，如图7，在图7界面下任意操作鼠标，仪器主板通过485控制变频源开始升压，并将输出的电压和电流采样计算后显示在液晶屏上，如图8：

在图8自动升压界面下，旋转鼠标即可由自动升压转为手动升压。当电压升到设定值后，仪器开始自动计时，计时界面如图9：

耐压计时完成后，仪器开始自动降压，降压界面如图10，当电压降为零伏时，仪器显示耐压计时结果，如图11：

在图11界面下，旋转鼠标，出现四个字菜单：

浏览：相当于移行，由于屏幕只能显示12行，当记录的数据大于12行时，要查看其他行的数据时，必须使用浏览，右旋鼠标按确认数据上移，左旋鼠标按确认数据下移；

退出：选中后，出现图13界面；

保存：选中后，出现图14的保存界面；

打印：打印屏幕显示内容。

在图13界面下，选择否认，仪器返回图11界面；选择确认，仪器退至开机界面。

在图14界面下：

退出：退出保存界面，选中后出现图13界面；

减1和加1：将数据通过加减存入想要存的组里；

确认：将数据存入选中的组里。

4.4 数据查询

在开机界面下选择查询，出现图15界面：

在图15界面中：

退出：选中后退至开机界面；

减1和加1：通过加减数查询想要查询的组；

确认：进入选定的组里查看数据。

在图16界面下旋转鼠标，出现图17界面：

浏览：图12中已详细介绍；

下组：图17界面显示的是*组数据，选中后仪器就显示第二组数据，可循环查询；

退出：选中后出现图13界面，在13界面下选择否认，仪器退回上一屏，选择确认，退至开机界面；

打印：打印界面显示内容。

4.5 校时操作

在开机界面下选中校时，出现图18界面，在此界面下，垂直按鼠标为换项，右旋鼠标为增加数值，左旋鼠标为减小数值。

4.6 校正操作

仅供生产厂家使用，用户没有密码无法进入，用户无需操作此项，仪器出厂时已校准。

五、仪器成套性

多倍频感应耐压测试仪              1台

电源输入线                             3根

输出线                                   2根

分压器连接线                          1根

接地线                                   1根

打印纸                                   2卷

出厂检验报告                           1份

产品说明书                              1份

产品合格证                              1份

六、贮存及运输

1、本仪器应在原包装条件下, 放室内贮存。

2、其环境温度为 -10～60℃，相对湿度 ≯ 90 ％ ,

3、室内不应含有足以引起腐蚀气体。

4、仪器周围无剧烈的机械振动和冲击。

5、无强烈的电磁场作用。运输条件参照贮存条件。
