产品简介
300KVA/200KV串联谐振装置
串联谐振采用了基于DSP平台技术的SPWM控制，集调压、调频、控制及保护于一身，输出波形失真小，频率稳定，具有良好的过流、过压、过热、放电保护等功能，可广泛适用于发电机、电力变压器、GIS、交联高压电缆。300KVA/200KV串联谐振
一、串联谐振主要功能及技术特点
完全由公司自主研发，采用了基于DSP平台技术的SPWM控制，集调压、调频、控制及保护于一身，输出波形失真小，频率稳定，具有良好的过流、过压、过热、放电保护等功能，可广泛适用于发电机、电力变压器、GIS、交联高压电缆、高压开关、互感器等电力设备的交流耐压试验。
1．装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要进行整定。
2．整个装置单件重量很轻，便于现场使用。
3．具有自动和手动两种工作模式，方便用户根据现场情况灵活选择，提高试验速度。手动模式可使用电位器进行升压，使用尤其方便。
4．能存储和异地打印数据。
5．采用工业触摸屏进行控制，人机界面好，操作方便，触摸屏可显示扫频曲线，方便使用者直观了解是否找到谐振点。
二、主要相关标准
1.《电气装置安装工程电气设备交接试验标准》GB50150-2006
2.《高压谐振试验装置》DL/T 849.6-2004
3.《高压试验装置通用技术条件 第2部分：工频高压试验装置》DL/T848.1-2
4.《电力设备预防性试验规程》DL/T T596.6-1996
5.《电抗器》GB10229.88
6.《耦合电容器和电容分压器》IEC358(1990）
三、系统整体技术指标
1．工作温度：-10℃～45℃；
2．工作湿度：≤85%；
3．海拔：≤1000m；
4．供电电源电压：三相AC380V±10%(或单相AC220V±10%)，50Hz；
注：当实际输出电流大于15A时，建议使用三相AC380V电源供电
5．电源zui大功率：10kW(三相AC380V电源供电时)；
6．zui大试验容量：300kVA；
7．工作频率范围：20~300Hz；
8．调频步进频率：0.1Hz；
9．调频不稳定度：<0.05%；
10．谐振电压波形：正弦波，畸变率<1%；
11．系统测量精度：1.0级；
300KVA/200KV串联谐振
四、应用范围
主要针对6~35kV交联电缆的交流耐压试验以及实际试验电压低于300kV的其它电力高压设备如发电机、变压器、GIS、开关、母线、套管、互感器等的交流耐压试验。
五、设备组成
装置主要由变频控制电源、励磁变压器、电抗器、电容分压器和补偿电容器组成。各部件分别介绍如下：
5.1变频控制电源
输入电压：三相AC380V或单相AC220V±10% 50Hz
zui大功率：10kW
输出电压频率：20～300Hz连续可调
频率步进：0.1Hz步进可调
输出波形：正弦波
频率不稳定度：≤0.05%
额定工作电流：25A
5.2励磁变压器
励磁变压器为单相干式自冷，它的主要作用是将变频电源输出的正弦波电压升压到合适的试验电压值，一般励磁变压器有多个绕组，配合电抗器使用，可满足不同电压等级、不同容量的试验要求，励磁变压器的容量与变频电源相同。
5.3电抗器
电抗器采用干式结构，可单独或任意串联、并联使用，环氧树脂绝缘筒外壳。
电抗器并联，增加电流容量，电感减小；电抗器串联，增加电压耐压等级，电感增加。实际应用时，可根据实际情况进行串、并联，以满足试验电压、电流的需要。
5.4电容分压器
环氧筒外壳，用来测量被试品(电力电缆或其它)的试验电压。
电容分压器是高电压测试设备，内部一般由两个电容C1、C2串联而成， 如图它将高电压降为几十伏的低电压输出，供测量和保护使用，如不考虑寄生电感的影响，分压比 N与频率无关，由C1、C2的电容量决定。
5.5补偿电容器
补偿电容是在小容量试品（如短电缆、变压器、GIS等）试验时，把它和试品并联，将谐振频率控制在一定的范围内（如45~65Hz），使用时，应注意电容的耐压，可选配。
5.6附件
变频电源主控器配备有专用引线和插头与其他设备进行连接，包括与电源的专用动力引线，与励磁变压器的低压引线，与分压器的专用测量引线，专用接地引线等。
5.7单套设备详细供货清单一览表：
|
序号 |
部件名称 |
型号规格 |
单位 |
数量 |
|
1 |
变频控制电源 |
|
台 |
1 |
|
2 |
励磁变压器 |
|
台 |
1 |
|
3 |
电抗器 |
|
台 |
若干 |
|
4 |
电容分压器 |
|
台 |
1 |
|
5 |
补偿电容器 |
|
台 |
选配 |
|
6 |
装置附件（电源线、各部分连接线） |
套 |
1 |
|
300KVA/200KV串联谐振
当改变回路参数或电源频率，使感抗和容抗相等时，施加于电感上的电压UL和电容上的电压UC大小相等，方向相反，相互抵消，整个回路呈阻性，阻抗为zui小值Z = R，回路电流为zui大值，电容上的电压为zui大值，此时称为串联谐振状态。
对于不同的试品电容C，调节频率f或电感L均可以使回路谐振，前者称为变频谐振系统，后者称为调感式谐振系统。
2.由式（2-5）可知，谐振时试品电容上的电压UC等于电源输入电压U的Q倍。在工程应用中，品质因素主要由电抗器决定，约等于电抗器的感抗与直流电阻之比，一般为20~120之间，因此可以用低压电源通过谐振在试品上获得高电压。
3.由式（2-7）可知，谐振时试品电容上所产生的容量是电源提供容量的Q倍。因此可以用低容量的电源通过谐振，在试品上产生大的试验容量。其中Q为回路的品质因素。
七、现场试验的频率与容量计算
在现场试验之前，应根据不同的试验对象、规程要求和计算结果，预先确定本次试验的方案与需要携带的变频控制电源、电抗器、分压器等试验设备的规格与数量。下面将以6~35kV电缆变频串联谐振耐压试验为例，对现场试验的频率与容量如何确定与计算示例如下：
7.1串谐谐振耐压试验要考虑的因素
1．谐振频率控制范围
2．试验电缆长度（主要确定试品的电容量）
3．试验电压
4．单节电抗器的绝缘耐压、电感量、zui大工作电流
5．变频控制电源与励磁变压器功率
6．补偿电容的电压等级与容量
其中，谐振频率控制范围、试品的电容量与试验电压在试验之前需要明确。需要通过计算明确的有：电抗器的规格与数量、变频电源与励磁变压器容量。
7.2电抗器串联节数
电抗器是否需要串联，首先应考虑试验电压，通常单节电抗器的额定电压在18~26KV，电感量一般在20~100H左右。对10kV电缆一般用单节或单节并联即可满足要求。而对35kV电缆则需要考虑采用2节或3节电抗器串联，或者2节或3节电抗器串联后再并联。
7.3谐振频率
对于长电缆尤其是截面积较大的长电缆，由于其电容量较大，根据谐振频率公式，会出现谐振频率低于下限频率的情况。此时应设法减小电感量，采用的方法是电抗器并联。
对于短电缆尤其是截面积较小的短电缆，由于其电容量较小，根据谐振频率公式，会出现谐振频率高于上限频率的情况，此时应设法增大电感量。采用的方法是电抗器串联，电抗器串联后会减小试验回路电流，减小变频控制器与励磁变压器的功率。对于更短的电缆（如50m左右），则可考虑采用并联补偿电容方法来降低谐振频率。
7.4变频控制电源与励磁变压器容量
试品上试验功率由变频控制器通过励磁变压器提供，由于谐振放大作用，变频控制器与励磁变压器输出的功率只需试品上试验功率的1/Q倍。尽管如此，当被试电缆长度较长时，要求变频控制器与励磁变压器输出功率仍比较高。通常情况下10kVA的输出容量可满足绝大部分6~35KV电缆试验要求。
7.5计算实例
例1：某交接试验，有一条YJV 8.7/10kV、截面积为300mm2、长度为1km的电缆，要求试验频率控制在45~65Hz。单节电抗器规格为：额定电压18kV，额定工作电流1.2A，电感量55H。
根据交联电缆试验规程，该等级电缆的试验电压为2U0，即17.4kV；查表得知该型号电缆1km的电容量为0.37uf ，电抗器只要选择单节不小于18KV的额定电压即可。
计算谐振频率：
此时谐振频率已低于下限频率45Hz，因此可采用2节电抗器并联以减小电感量，并联后的电感量为27.5H，此时谐振频率为：
，该谐振频率符合控制要求。
此时回路的谐振电流为：
两只电抗器并联后的额定电流为2.4A，谐振电流为2.02A符合要求。
试品上的视在功率：
若Q值取30，变频控制电源与励磁变压器有效输出功率：
例2：某交接试验，有一条YJV 26/35kV、截面积为185mm2、长度为1km的电缆，要求试验频率控制在30~75Hz。单节电抗器规格为：额定电压18kV，额定工作电流2.0A，电感量55H。
根据交联电缆试验规程，该等级电缆的试验电压为2U0，即52kV，根据试验电压值，电抗器必须要3个单节串联（165H）；查表得知该型号电缆1km的电容量为0.163uf。
计算谐振频率：
符合控制要求。
此时回路的谐振电流为：
试品上的视在功率：
若Q值取30，变频控制电源与励磁变压器有效输出功率：
八、变频控制电源操作说明
8.1 操作面板说明
- 电源输入
电源接入，接三相AC 380V±10%或单相AC 220V±10% 50Hz，当电源为380V时，接A、B、C三相，可做额定负载试验；当电源为220V时，接A、B、C任意二相，只可做1/2负载试验。
注：当变频源实际输出电流大于15A时，建议使用三相AC 380V电源供电！
- 输出
变频电源输出接至激励变压器输入。
- 电源开关
负责变频电源部分的电源供给。
- 调压电位器
手动控制模式时用于升压操作(启动前电位器必须置于“零"位)。
- 高压指示灯
变频电源启动指示。
- 复位按钮
负载失谐、变频源过热以及其它保护动作后的故障复位。
- 急停按钮
发生紧急情况的应急停止按钮。
- 分压器信号
用于接入分压器低压臂，zui大电压100V，输入阻抗10MΩ。
- 接地
用于系统安全接地。
- USB接口
用于接入U盘存储资料或接入鼠标代替触摸操作.
- 触摸屏
用于系统各参数、波形、菜单等的显示以及相关控制操作。
8.2仪器触摸屏操作界面说明
1． 开机界面
仪器开机后，显示界面如下图所示。
2．参数设置
每次试验前必须正确设置当次试验的各种参数！点击“参数配置"后，显示界面如下图所示。
- 起始频率
选择自动调谐时的启动频率，下限频率zui低为20Hz，起始频率必须小于终止频率，且至少≤30Hz。
- 终止频率
选择自动调谐时的终止频率，上限频率zui高为300Hz，终止频率必须大于起始频率，且至少≥30Hz。
1.设置的“终止频率"必须大于“起始频率"，且至少≥30Hz。
2.当*次试验时建议采用30Hz～300Hz进行扫描。
3.当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。
- 起始电压
自动调谐时的初始工作电压，zui高为100V。
1.对Q值较低的试品如发电机、电动机、架空母线，初始值设定为50～70V。
2.对Q值较高的试品如电力电缆、变压器、GIS等，初始值设定为20～50V。
- 分压比
电容分压器的变比值，根据实际值设定（出厂默认值为1000:1）。
- 试验电压
设置试验电压值。
- 试验时间
设置试验电压的耐压时间。
- 过压保护
设置试验电压的极限值，电压超过时自动终止试验，一般比试验电压高10%。
- 过流保护
设置低压输出电流的保护值。
注：在不知道实际试验电流的情况下，一般将其设置成装置额定电流。
- 闪络保护
设置击穿电压的偏差值,且当闪络后触摸屏须重新启动。
- 数字键盘
设置各功能参数的数值。
- 帮助
提供设置“试验参数"时的操作提示。
- 恢复出厂设置
将设置参数恢复到出厂设置值。
- 版本设置
厂家的出厂参数设置，用户无需设置。
2.2．帮助
点击“帮助"后，显示界面如下图所示。
点击“下页"后，显示界面如下图所示。
3．历史记录
点击“历史记录"，显示界面如下图所示。
选择相应的数据记录，可打开相应文件。插入U盘，点击“导出数据"可以把试验记录输入到U盘。打开文件界面如下图所示。
4．参数计算
若需要计算电感、电容、频率和谐振电流等参数，请点击“谐振参数计算"，显示界面如下图所示。计算谐振电流时，电容和电感只输入一个参数即可，另外一个需设为0，若电容和电感都有输入，则系统自动默认通过电容来计算谐振电流。
5．手动试验
当“试验参数"设置完成时，点击“手动试验"，进入“手动试验"界面，显示界面如下图所示。
- 将面板上调压电位器逆时针调到底(置于“0"位)，点击“开始试验"按钮，若想自动寻找谐振点，则点击“自动调谐"按钮，扫频波形里红色代表电压曲线，绿色代表频率曲线。若不想自动找谐振点，则调节面板上调压电位器，将“U低压电到10V左右，再点击“升频"或“将频"按钮来找谐振点(频率步进值可根据实际情况来进行适当设置)。为方便读数（自动扫频时），可点击“波形放大"按钮来放大波形。波形放大界面如下所示，为方便*读数，可点击“波形暂停"按钮来停止波形显示。
- 找到谐振点后，调节面板上调压电位器，升压至试验电压值。
- 电压升到试验电压后，点击“开始计时"按钮，系统开始计时。
- 在试验过程中，如果出现异常情况请直接点击面板上或触摸屏界面上的“紧急停机"按钮(面板上的按钮具有优先控制权)，若想终止本次试验，可点击“降压停机" 按钮来结束本次试验。
- 当“耐压倒计时"到0时，蜂鸣器鸣叫提示计时时间已到，此时可点击“降压停机"，系统自动降压，当电压降为零时试验完成。
- 若想保持本次试验数据，可点击“数据保存" 按钮来保存本次试验数据，供以后查询和打印。
- 若试验过程中出现故障保护后，再次试验时，须点击“故障复位"按钮来使设备复位，否则无法再次开始试验。
注：手动试验和自动试验界面的“U低压电压"显示值为计算的近似值而非实际测量值，存在较大误差的可能，该值仅供参考！
6．自动试验
当“试验参数"设置完成时，点击“自动试验"，进入“自动试验"界面，显示界面如下图所示。
点击“开始试验"按钮，系统自动完成“找谐振点"、“升压"、“计时"、“停机"等试验过程。
在试验过程中，如果出现异常情况请直接点击面板上或触摸屏界面上的“紧急停机"按钮(面板上的按钮具有优先控制权)，若想终止本次试验，可点击“降压停机" 按钮来结束本次试验。
试验完成后，若想保持本次试验数据，可点击“数据保存" 按钮来保存本次试验数据，供以后查询和打印。
若试验过程中出现故障保护后，再次试验时，须点击“故障复位"按钮来使设备复位，否则无法再次开始试验。
“自动试验"的波形放大界面与“手动试验"界面相同。

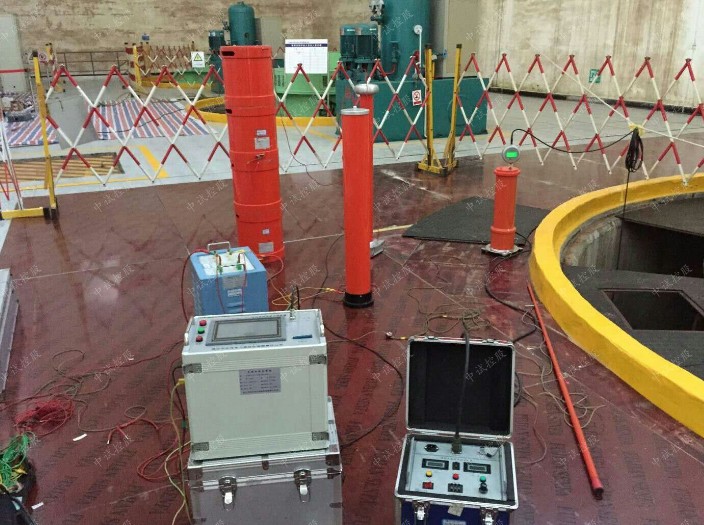

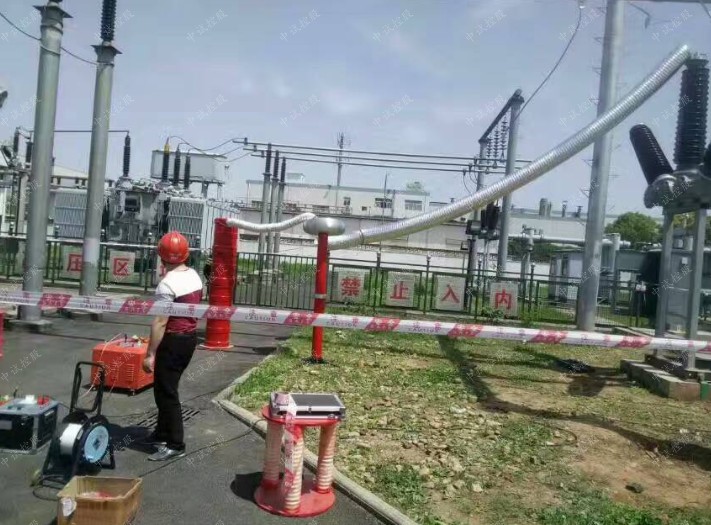

九、现场试验接线及操作
9.1试验的一般步骤
1．根据附录或其他资料计算试品电容量C。
2．根据计算受控频率的高、低限范围（如45~65Hz）时的电感量，并依据试验规程中建议的试验电压，确定电抗器、励磁变压器的数量及规格。
3．确定试品的试验接线图并连接整个试验装置。
4．在变频电源的“手动试验"或“自动试验"界面中确定试验电压、保护电压（一般为试验电压的1.1倍）、保护电流、试验时间、扫频范围等参数。
5．选择手动或自动寻找谐振点。
6．选择手动或自动试验，依据说明书操作，zui终完成试验。

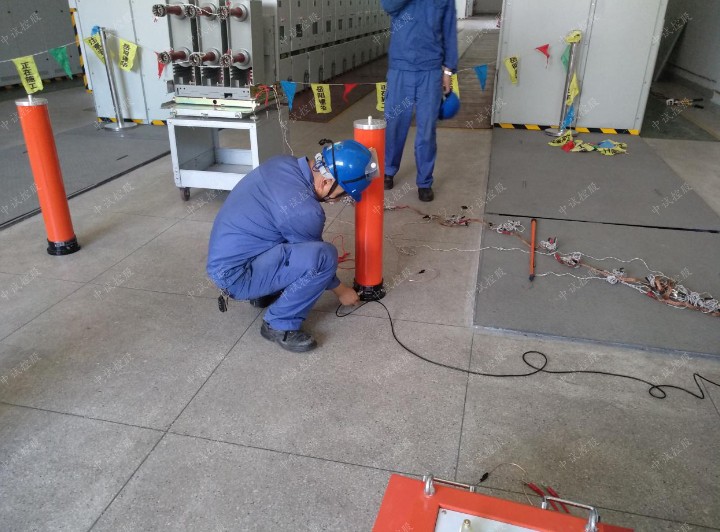

9.2交联电缆试验
试验要求及注意事项如下：
1．电缆屏蔽层过电压保护器应短接，并使试验电缆的金属屏蔽层与非试相导线一并接地。如果电缆头安装在杆塔上，该接地不可利用杆塔架。电缆的屏蔽层与非试相，应采用规范的接地线可靠接地，并与试验系统的接地相连接。
2．如果电缆头与GIS直接连接，试验时GIS内部的PT、避雷器需要断开。
3．变频电源主控制器的接地线必须保证没有试验电流流过。
4．高压引线不得放置在电抗器上，也不得拖地。
试验要求及注意事项：
1．试验频率通常要求在45~65Hz左右。
2．串谐系统地应与变压器外壳采用专用接地线连接。
3．试验项目一般可分为以下三种：
高压绕组接高压，中压绕组、低压绕组、外壳短接后接地。
中压绕组接高压，高压绕组、低压绕组、外壳短接后接地。
低压绕组接高压，高压绕组、中压绕组、外壳短接后接地。
4．被试验绕组短接后接高压，非试验绕组短接后和外壳接地, 试验设备和被试品不得有悬浮电位存在。
十、 现场试验注意事项
1．本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2．操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3．为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4．各联接线不能接错，否则可能导致试验装置损坏。
5．整个试验系统应在分压器zui近距离单点接地，所有接地线应短、粗、直，接地应*可靠以便尽可能减小接地感抗，在试品击穿时保护人员与设备安全。
6．电缆屏蔽层过电保护器短接，并使试验电缆的金属屏蔽层与非试相导线一并接地。如果电缆头安装在杆塔上，该接地不可利用杆塔架。电缆的屏蔽层与非试相应采用规范的接地线可靠接地并与试验系统的接地相联接。
7．如果电缆头与GIS直接连接，试验时GIS内部的PT、避雷器需要断开。
8．谐振点的扫频建议采用自动方式，本公司的自动方式扫频所得的谐振频率非常准确、可靠。而升压则尽可能选择手动方式，以防在升压过程中间被被品击穿。
十一、常用表格
11.1 交联聚乙烯电缆电容量表
|
电缆导体截面积 (平方毫米) |
电容(μF/km) |
||||
|
YJV、YJLV 6/6kV、6/10kV |
YJV、YJLV 8.7/10kV、8.7/15kV |
YJV、YJV、YJLV 12/20kV |
YJV、YJLV 21/35kV |
YJV、YJLV 26/35kV |
|
|
1×35 |
0.212 |
0.173 |
0.152 |
|
|
|
1×50 |
0.237 |
0.192 |
0.166 |
0.118 |
0.114 |
|
1×70 |
0.270 |
0.217 |
0.187 |
0.131 |
0.125 |
|
1×95 |
0.301 |
0.240 |
0.206 |
0.143 |
0.135 |
|
1×120 |
0.327 |
0.261 |
0.223 |
0.153 |
0.143 |
|
1×150 |
0.358 |
0.284 |
0.241 |
0.164 |
0.153 |
|
1×185 |
0.388 |
0.307 |
0.267 |
0.180 |
0.163 |
|
1×240 |
0.430 |
0.339 |
0.291 |
0.194 |
0.176 |
|
1×300 |
0.472 |
0.370 |
0.319 |
0.211 |
0.190 |
|
1×400 |
0.531 |
0.418 |
0.352 |
0.231 |
0.209 |
|
1×500 |
0.603 |
0.438 |
0.388 |
0.254 |
0.232 |
|
1×600 |
0.667 |
0.470 |
0.416 |
0.287 |
0.256 |
|
3×35 |
0.212 |
0.173 |
0.152 |
|
|
|
3×50 |
0.237 |
0.192 |
0.166 |
0.118 |
0.114 |
|
3×70 |
0.270 |
0.217 |
0.187 |
0.131 |
0.125 |
|
3×95 |
0.301 |
0.240 |
0.206 |
0.143 |
0.135 |
|
3×120 |
0.327 |
0.261 |
0.223 |
0.153 |
0.143 |
|
3×150 |
0.358 |
0.284 |
0.241 |
0.164 |
0.153 |
|
3×185 |
0.388 |
0.307 |
0.267 |
0.180 |
0.163 |
|
3×240 |
0.430 |
0.339 |
0.291 |
0.194 |
0.176 |
|
3×300 |
0.472 |
0.370 |
0.319 |
0.211 |
0.190 |
|
3×400 |
0.531 |
0.418 |
0.352 |
0.231 |
0.209 |
|
3×500 |
0.603 |
0.438 |
0.388 |
0.254 |
0.232 |
|
3×600 |
0.667 |
0.470 |
0.416 |
0.287 |
0.256 |
|
电缆导体截面积 (平方毫米) |
电容(μF/km) |
|
|
YJV、YJLV 64/110kV |
YJV、YJLV 128/220kV |
|
|
3×240 |
0.129 |
|
|
3×300 |
0.139 |
|
|
3×400 |
0.156 |
0.118 |
|
3×500 |
0.169 |
0.124 |
|
3×630 |
0.188 |
0.138 |
|
3×800 |
0.214 |
0.155 |
|
3×1000 |
0.231 |
0.172 |
|
3×1200 |
0.242 |
0.179 |
|
3×1400 |
0.259 |
0.190 |
|
3×1600 |
0.273 |
0.198 |
|
3×1800 |
0.284 |
0.297 |
|
3×2000 |
0.296 |
0.215 |
|
3×2200 |
|
0.221 |
|
3×2500 |
|
0.232 |
11.2 35kV全绝缘变压器工频耐压等效电容量表
|
等效电容量(pF) 试验项目 |
变压器容量（kVA） |
|||||
|
630 |
2000 |
3150 |
6300 |
16000 |
20000 |
|
|
高压---低压、地 |
2700 |
4100 |
5600 |
7900 |
8000 |
15000 |
|
低压---高压、地 |
4200 |
6600 |
7900 |
13000 |
15000 |
19000 |
11.3 66kV全绝缘变压器工频耐压等效电容量表
|
等效电容量(pF) 试验项目
|
变压器容量（kVA） |
|||||
|
630 |
2000 |
3150 |
6300 |
12500 |
20000 |
|
|
高压---低压、地 |
2700 |
4100 |
4600 |
5900 |
7000 |
8200 |
|
低压---高压、地 |
4200 |
6600 |
7500 |
10000 |
11000 |
15300 |
11.4 110kV分级绝缘变压器工频耐压等效电容量表
|
等效电容量(pF)
试验项目
|
变压器容量（kVA） |
|||||
|
5600 |
10000 |
20000 |
31500 |
40000 |
50000 |
|
|
高压----中压、低压、地 |
4200 |
6150 |
8700 |
11400 |
14000 |
14200 |
|
中压-----高压、低压、地 |
|
9400 |
12000 |
11800 |
17000 |
19300 |
|
低压-----高压、中压、地 |
6800 |
9600 |
13200 |
19300 |
20000 |
24800 |
11.6 国内部分地区(省)修订后交联电缆试验规程主要内容一览表
11.7 变压器交流耐压试验电压值一览表
|
额定电压 (kV) |
zui高电压 (kV) |
线端试验电压值 |
工频试验电压值(中性点) |
||
|
出厂 |
交接 |
出厂 |
交接 |
||
|
3 |
3.5 |
18 |
15 |
18 |
15 |
|
6 |
6.9 |
25 |
21 |
25 |
21 |
|
10 |
11.5 |
35 |
30 |
35 |
30 |
|
15 |
17.5 |
45 |
38 |
45 |
38 |
|
20 |
23.0 |
55 |
47 |
55 |
47 |
|
35 |
40.5 |
85 |
72 |
85 |
72 |
|
110 |
126.0 |
200 |
170 (195) |
95 |
80 |
|
220 |
252.0 |
360 |
306 |
85 |
72 |
|
395 |
336 |
(200) |
(170) |
||
|
500 |
550.0 |
630 |
536 |
85 |
72 |
|
680 |
578 |
140 |
120 |
||
注：以上试验电压值仅作参考，实际加压值按照国家或当地电力行业标准执行！
11.8 不同试品试验频率的选择
1．发电机(50Hz)，取50Hz
2．变压器(45~65Hz)，取50Hz
3．GIS、开关、母线(30~300Hz)，取45Hz
4．电力电缆(30~300Hz)，取35Hz
十二、常用试品的交流耐压试验选型及基本配置参考表
12.1 电缆谐振耐压试验选型及基本配置
|
产品型号 |
基本配置 |
||||
|
变频源 |
电抗器 |
励磁变 |
分压器 |
适用对象 |
|
|
44/22 |
2.5kW |
1A/22kV 2台 |
2.5kVA/1kV |
25kV |
10kV电缆≤1kM (300mm?) |
|
88/22 |
4kW |
2A/22kV 2台 |
4kVA/1kV |
25kV |
10kV电缆≤2kM (300mm?) |
|
132/22 |
6kW |
2A/22kV 3台 |
6kVA/1/3kV |
60kV |
10kV电缆≤3kM (300mm?) 35kV电缆≤1kM (300mm?) |
|
176/22 |
7.5kW |
2A/22kV 4台 |
7.5kVA/1/3kV |
60kV |
10kV电缆≤4kM (300mm?) 35kV电缆≤1kM (300mm?) |
|
220/22 |
10kW |
2A/22kV 5台 |
10kVA/1/3kV |
60kV |
10kV电缆≤5kM (300mm?) 35kV电缆≤1.5kM (300mm?) |
|
264/22 |
12kW |
2A/22kV 6台 |
10kVA/1/3kV |
60kV |
10kV电缆≤6kM (300mm?) 35kV电缆≤2kM (300mm?) |
|
330/22 |
15kW |
2.5A/22kV 6台 |
15kVA/1/3kV |
60kV |
10kV电缆≤8kM (300mm?) 35kV电缆≤2.5kM (300mm?) 兼容10～35KV开关，变压器 |
|
640/32 |
25kW |
2.5A/32kV 8台 |
25kVA/1/3/5kV |
130kV |
10kV电缆≤10kM (300mm?) 35kV电缆≤4kM (300mm?) 110kV电缆≤1kM (400mm?) 兼容35～110KV GIS |
|
1280/32 |
50kW |
5A/32kV 8台 |
50kVA/1/3/5kV |
130kV |
10kV电缆≤20kM (300mm?) 35kV电缆≤8kM (300mm?) 110kV电缆≤2kM (400mm?) 兼容35～110kV GIS |
|
1950/130 |
100kW |
3.75A/130KV 4台 |
100kVA/6.67kV |
520kV |
110kV电缆≤2.5kM，220kV GIS，110kV开关，主变 |
|
3250/130 |
150kW |
6.25A/130KV 4台 |
150kVA/6kV |
520kV |
110kV,220kV GIS、开关、主变 110kV电缆≤5kM |
|
6500/130 |
300kW |
12.5A/130KV 4台 |
300kVA/6kV |
520kV |
110kV,220kV GIS开关、主变 110kV电缆≤10kM |
12.2 其它110kV、220kV等电气设备谐振耐压试验选型及基本配置
|
产品型号 |
基本配置 |
|||
|
变频源 |
电抗器 |
励磁变 |
适用对象 |
|
|
108/54/108 |
5kW |
27kV/1A 4台 频率≥45Hz |
5kVA |
31.5kVA及以下35kV主变 35kVA断路器及闭母线、绝缘子 10kV（300mm?）电缆2kM 35kv（300mm?）电缆0.5kM |
|
216/108/216 |
10kW |
54kV/1A 4台 频率≥45Hz |
10kVA |
110kVA断路器及母线 110kVA GIS≤10隔断 35kV（300mm?）电缆1.5 kM 10kV（300mm?）电缆3kM 110kV全绝缘主变压器 |
|
270/270 |
15kW |
54kV/1A 5台 |
15kVA |
300KV电缆≤2kM 10KV电缆≤5KM 110kV GIS、开关主变 |
|
200/400 |
10kW |
100kV/0.5A 4台 |
10kVA |
110kV GIS开关 220kV主变、GIS开关 |
|
400/400 |
20kW |
100kV/1A 4台 |
20kVA |
35kV电缆≤1kM 10kV电缆≤4kM 35～220kV GIS、开关、主变 |
|
520/130-260 |
25kW |
65kV/2A 4台 频率≥45Hz
|
25kVA |
110kVA断路器及母线 110kVA GIS≤10隔断 110kV（300mm?）电缆0.8kM 35kV（300mm?）电缆3kM 10kV（300mm?）电缆6kM 110kV全绝缘主变压器 |
|
500/250-500 |
20kW |
125kV/1A 4台 频率≥45Hz |
20kVA |
220kVA及以下电压互感器、电流互感器 220kVA及以下穿墙套管 220kVA及以下支柱绝缘子、隔离开关 220kV及以下断路器 220kV及其以下绝缘工器具 |
|
600/600 |
30kW |
120kV/1A 5台 |
30kVA |
35～220kV GIS,主变，开关，绝缘子 110kV电缆≤0.8kM 35kV电缆≤0.11kM |
|
800/800 |
40kW |
200KV/1A 4台 |
40kVA |
35～500kV GIS、主变、开关、绝缘子 110KV电缆≤0.8kM 220KV电缆≤0.5kM |
12.3 不同发电机组的工频交流耐压试验选型及基本配置
|
产品型号 |
基本配置 |
|||
|
变频源 |
电抗器 |
励磁变 |
适用对象 |
|
|
176/44 |
20kW |
22kV/2A 4台 |
20kVA |
容量：600、1000MW 出口电压：24～26kV 额定电容量：0.26～0.29uF |
|
150/36 |
20kW |
18kV/1.4A 2台 18kV/2.8A 2台 |
20kVA |
容量：200、300、600（660）MW 出口电压：15.75～22kV 额定电容量：0.20～0.30uF |
|
100/36 |
10kW |
18kV/2.8A 2台 |
10kVA |
容量：200、300、600（660）MW 出口电压：15.75～22kV 额定电容量：0.20～0.23uF
|
产品别称
产品特征
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
服务理念
湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈；
主动服务
公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商，是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知，帮助客户降低成本、提高效率。满足客户的服务期望，不断引导、开发和创造客户消费需求；
差异化服务
公司细分供电系统、发电系统、用电单位和科研院所等，精心设计针对性营销服务方案，打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针，完善服务系统，加强售前、售中、售后服务，对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决，使用户感到极大方便；
高效服务
高效的服务为公司迎来效益，同时我们以服务促发展，以客户为中心的服务体系，建立健全营销渠道，优化服务流程，改善支撑手段，赢得了广大客户的信任，产品和服务赢得至高市场荣誉；
优质服务
公司推崇5S服务理念，引领服务先进理念，以亲和、细致的服务感动客户，尊重客户，理解客户，持续提供超越客户期望的产品与服务，竭尽所能诚信天下，做客户们永远的伙伴。
服务流程
我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标，制定了规范管理制度，严格过程控制，保证产品质量，达到顾客满意的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
1. 尊敬的的用户，不论您有何种需求：只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做；
2. 我们的服务专员将会给您提供专业的产品咨询和技术解答；
3. 了解您的诉求，建立产品服务记录，并与您协商确定售后服务方式；
4. 如有需要，我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场；
5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤；
6. 工程师将现场指导您完成整个试验过程，并对您提出的技术问题给予专业的解答；
7. 工程师还会为您购买的武汉中试产品进行全面检测，如有故障，将一并解决；
8. 服务完成后请您对我们的服务提出宝贵的意见或建议，服务信息将同步到售后服务中心；
9. 售后服务中心将积极跟进服务进度，并定期跟踪回访。
售后服务承诺书
一、售前服务承诺
1. 提供专业咨询。在2小时之内答复您提出的专业技术问题；
2. 提供详细资料。在4小时之内将您所需要的技术资料邮出，并争取您能在两日内收到；
3. 提供合理报价。在2小时之内为您提供合理报价；
4. 提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。
二、售中服务承诺
1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议；
2. 自觉遵守合同法的规定，确保合同及技术协议顺利履行；
3. 竭力按时按量为您提供优质产品，并采用最优运输方式，确保您收到货物完好无缺；
4. 积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持；
5. 按合同的规定为您提供送检、安装、调试及培训等服务；
6. 无论合同大小，所有客户在价格及服务方面都是公平的。
三、售后限时服务承诺
1. 我们将按照客户的要求提供相关的技术培训和技术资料；
2. 产品有质量问题，三年免费保修，终生维护，有合同约定的按合同约定；
3. 我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障；
4. 对于10公斤以下的仪器，在两日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
5. 对于10公斤以上的仪器，在三日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；
6. 我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级，有合同约定的除外。
服务相关说明
1. 我公司愿为用户提供各种技术咨询，当好参谋，并提供有关技术资料，如产品样本、图片、产品说明书；
2. 对于用户来电、来函及来人询价访问，我公司将热情接待，及时给予答复；
3. 我公司配有送货专车，对于客户确定合作之后，我们会选择合理的物流送货方式将产品安全送达规定地点；
4. 产品在运送过程中，如果由于运输原因，致使产品损坏，我公司将与用户协商解决办法，直到达到用户满意为止；
5. 产品在货物送达时，经验货如果发现有漏货、错货或短货等数量上问题，在接到通知后，将立即派人到现场进行服务和处理；
6. 在用户使用过程中，如果发现由于我公司方面的责任引起的产品质量问题，我公司在接到通知后，保证在1小时内作出答复；对需要派工程师处理的，保证立即指派技术人员到达现场排除问题，不需要到现场服务的，一定当好参谋，为用户提供最佳处理方案；
7、我公司派人到用户现场服务的，应与用户电话商定到达日期，假如由于某种客观原因，不能如期到达，必须事前通知用户，并说明原因或采取相应措施，保证用户不受损失或把损失降到最低程度。
合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
点击下载推荐产品
©1999 zsgcdq.com
版权所有@ 1999 鄂TCP备9912007755号
