平板式电能质量分析仪测试方式方法详解

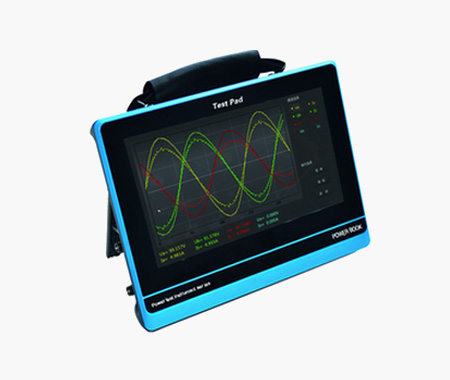

产品简介

一、概述

      电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。

      随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。
      电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。
这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、稳定、经济运行有着非常积极的意义。
      另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。
      当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了中试控股平板式电能质量分析仪。

二、测试方法

测试仪配有一条五芯的电压测试线、四只电流测试钳（根据需要可配备中号或大号钳表）。电压测试线用来接入被测电压信号，在现场用电流钳进行测试，每只电流钳分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。

（一）、三相四线制接线方式设备的测量

1、测试目的

检测被测设备的三路电压、三路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将六个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

2、测试方法

具体接线如图十九所示：

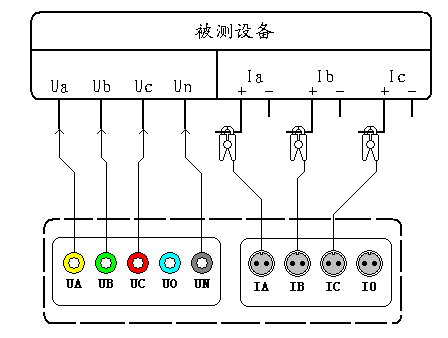

图十九、三相四线制设备测试接线图

在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子、黑色导线联接被测设备的零线Un和仪器的N相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“电气参数”屏查看测量结果。

（二）、三相三线制接线方式设备的测量

1、测试目的

检测被测设备的二路电压、二路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将四个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。

2、测试方法

具体接线如图二十所示：

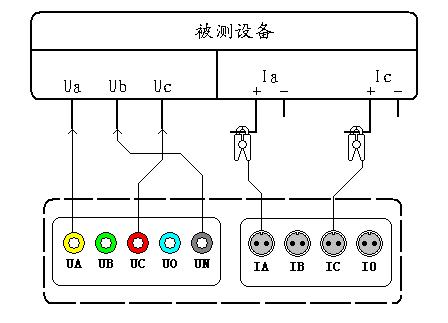

图二十、三相三线制设备测试接线图

在三相三线制接线方式时只用三根电压线，其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子（注意不是B相）、红色导线联接被测设备的C相电压和仪器的C相电压端子；A、C两只钳形电流互感器用来测量被测设备电流的A、C两相，接好线后进入“电气参数”屏查看测量结果。

（三）、波形显示测量部分

1、测试目的

通过本项目可以显示各参量的波形，了解各参量之间的相位关系（超前或滞后），观察波形的畸变情况，分析畸变产生的原因，PT和CT有无过负荷的情况。

2、测试方法

根据被测设备的接线方式的不同而进行不同的接线：

三相四线接线方式的设备按照图十九进行接线；

三相三线接线方式的设备按照图二十进行接线。

接好线后进入“波形显示界面”进行测试。

（四）、频谱分析测量部分

1、测试目的

本功能用来显示各相电压参量、各相电流参量1－50次谐波含量的柱状图以及各参量（1－64次）谐波的含量百分比，总谐波失真度等指标，以此来判断该相电压或电流电能质量的好坏。

2、测试方法

根据被测设备的接线方式的不同而进行不同的接线：

三相四线接线方式的设备按照图十九进行接线；

三相三线接线方式的设备按照图二十进行接线。

接好线后进入“频谱分析界面”进行测试。

（五）、电压电流谐波分析部分

1、测试目的

本功能用来显示三路电压参量2－64各次谐波含量的数值和百分比含量，以此来判断被测电压信号电能质量的好坏。

2、测试方法

根据被测设备的接线方式的不同而进行不同的接线：

三相四线接线方式的设备按照图十九进行接线；

三相三线接线方式的设备按照图二十进行接线。

接好线后进入“谐波测试”屏查看测量结果。

（六）、CT变比测试接线部分

1、测试目的

本功能用来测试低压电流互感器的变比和极性，用来判断电流互感器的好坏以及接线极性是否正确。

2、测试方法

具体接线如图二十一所示：

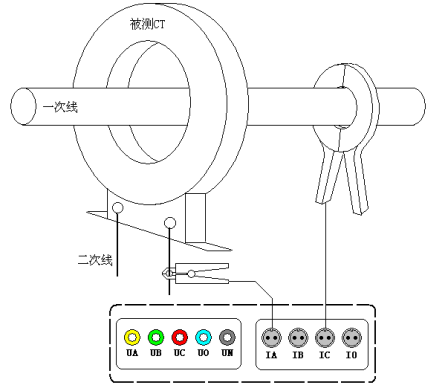

图二十一、CT变比测试接线图

用A相的小钳表测量被测电流互感器的二次侧电流，用C相的中号或大号钳表测量被测电流互感器的一次侧电流，注意：要在参数设置中将电流输入设置为用来测试一次侧电流的钳表对应档位；接好线后进入“CT变比”屏查看测量结果。

三、注意事项

在测试过程中要注意的问题：

1、要在测试前好电流测试钳，严禁先夹被测信号后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。

2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入唯一与之对应的插座。交换不同输入插座，会降低了测试精度，但交叉后一般测试精度也不会超出在±2%。

3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
