35kV电缆，S=500mm2，长度1km变频串联谐振耐压试验装置
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍

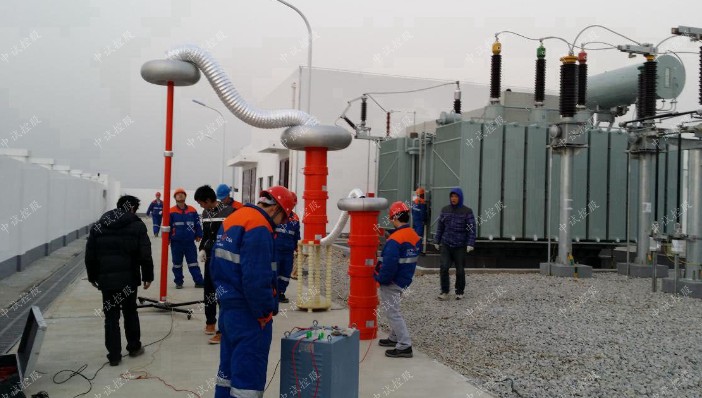

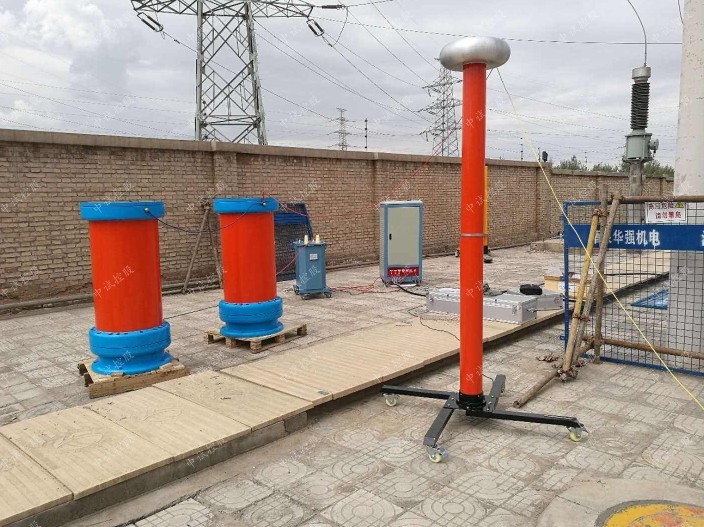

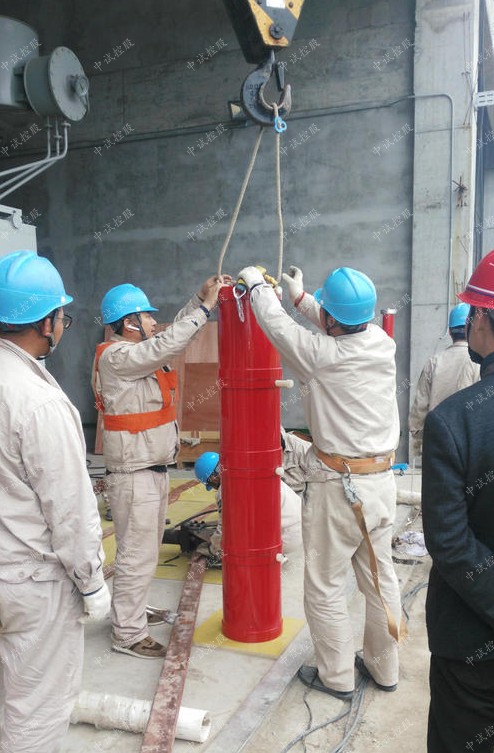

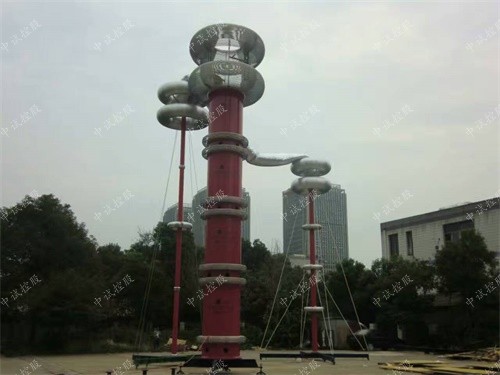

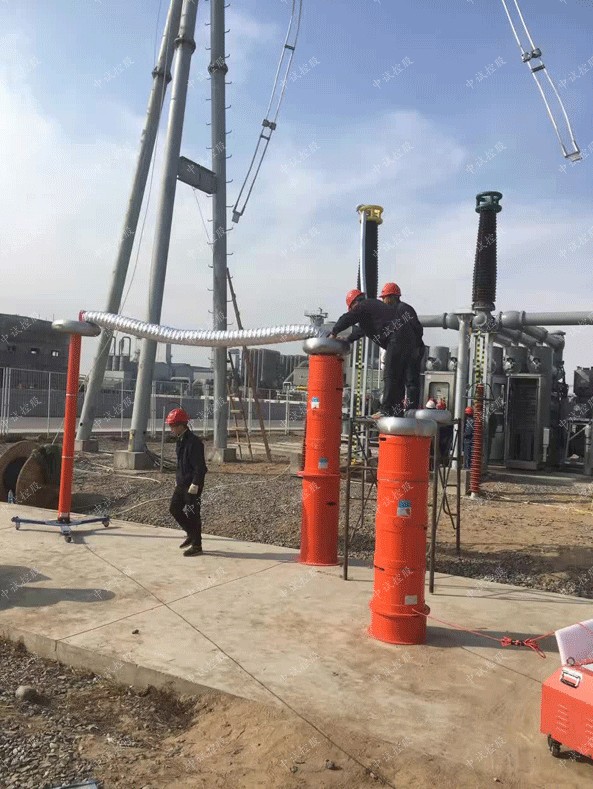

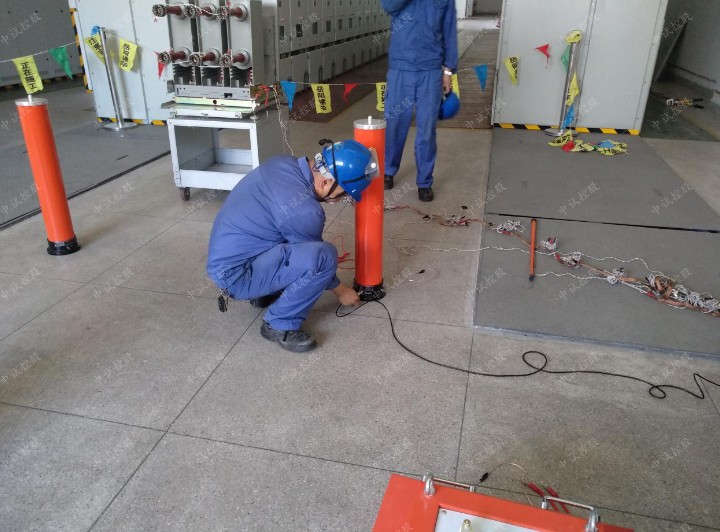

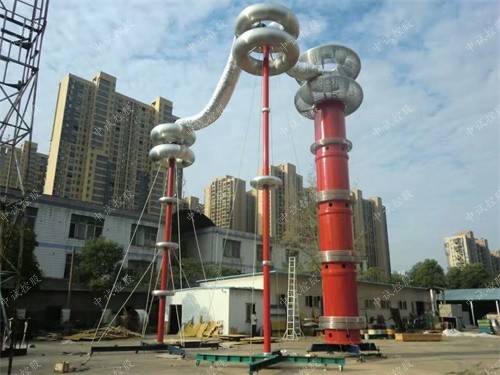

- 应用展示
- 图文集合
- 质保方针
- 资料下载

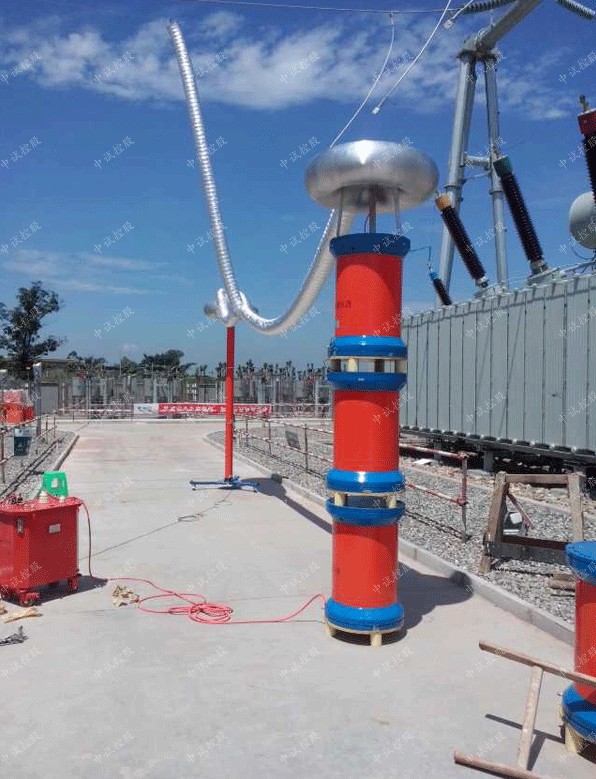

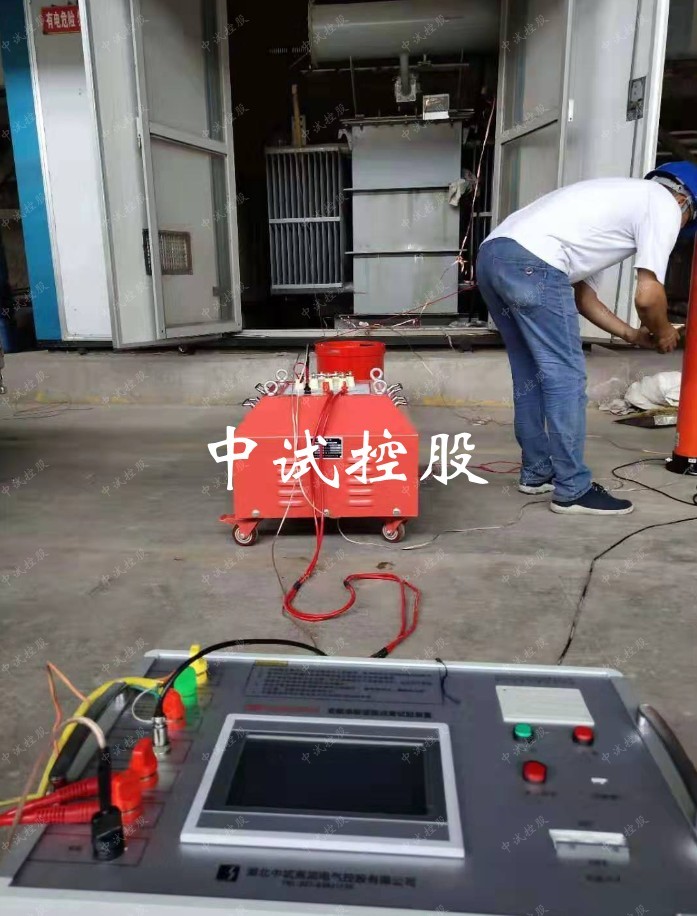

产品简介
ZSBP-360kvA/100kv调频串并联谐振试验装置技术方案
1、设备适用范围
1．1 满足500mm2/35KV电缆，长度1公里的交流耐压试验。
1．2 满足500mm2/10KV电缆，长度2公里的交流耐压试验。
1．3 满足35kV母线、电压互感器及绝缘仔的交流耐压试验。
1．4 满足50000KVA/35kV主变的交流耐压试验。
3．5 满足80000KW/ 10.5KV高压电机的交流耐压试验。
2、设备制造引用和执行标准
DL/T849.6—2004 《高压谐振试验装置》
GB 6450—1986 《干式电力变压器》
DL/T848.2—2004 《试验变压器》
GB/10229—1988 《电抗器》
GB/T11920—1989 《控制装置通用技术条件》
GB/T16927.1—1997 《高电压试验技术》
IEC358—1990 《耦合电容器和电容分压器》
GB311.1 《高压输变电设备的绝缘配合》
DL/T846—2004 《高电压测试设备通用技术条件》
Q/CSG10007—2004 《电力设备预防性试验规程》
GB7328—87 《变压器和电抗器的声级测量》
DL474。4—1992 《交流耐压试验》
3、使用环境条件
3．1 周围空气温度：
最高温度：+45℃ 最低温度：-10℃；
最大日温差：35k 日照强度：0.1w/cm2
3．2 海拔高度：≤2000m ；
3．3 相对湿度：≤90 %
3．4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
3．5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。
4、设备具体配置
4.1 试验要求：
4．1．1．500mm2/35kv电缆，长度1公里的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.232uF。
4．1．2．500mm2/10kv电缆，长度2公里的交流耐压试验，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.438uF/km。
4．1．3．35kV母线、电压互感器及绝缘仔的交流耐压试验，试验时间1min，最高试验电压95kv，试验频率45Hz以上。最大等效电容量为0.015uF。
4．1．4．50000KVA/35kV主变的交流耐压试验，试验时间1min，试验电压85kv，试验频率45～65Hz，等效电容量为0.0248uF。
4．1．5．80000KW/ 10.5KV高压电机的交流耐压试验，试验时间1min，试验电压24kv，试验频率45～65Hz，等效电容量为1.45uF。
4．2 电抗器的设计：
4．2．1. 500mm2/35kv电缆，长度1公里的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.232uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×0.232×52×10-3=2.7A
对应电抗器电感量L=1/ω2C =89H
4．2．2. 500mm2/10kv电缆，长度1公里的交流耐压试验，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.876uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×0.876×22×10-3=4.2A
对应电抗器电感量L=1/ω2C =23.6H
4．2．3. 35kV母线、电压互感器及绝缘仔的交流耐压试验，试验时间1min，最高试验电压95kv，试验频率45Hz以上。最大等效电容量为0.015uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×0.015×95×10-3=0.45A
对应电抗器电感量L=1/ω2C =676H
4．2．4. 50000KVA/35kV主变的交流耐压试验，试验时间1min，试验电压85kv，试验频率45～65Hz，等效电容量为0.0248uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×0.0248×85×10-3=0.67A
对应电抗器电感量L=1/ω2C =408H
4．2．5. 80000KW/ 10.5KV高压电机的交流耐压试验，试验时间1min，试验电压24kv，试验频率45～65Hz，等效电容量为1.45uF。当频率为50Hz时。
试验电流I=ωCXU试=2×3.14×50×1.45×24×10-3=11A
对应电抗器电感量L=1/ω2C =7H

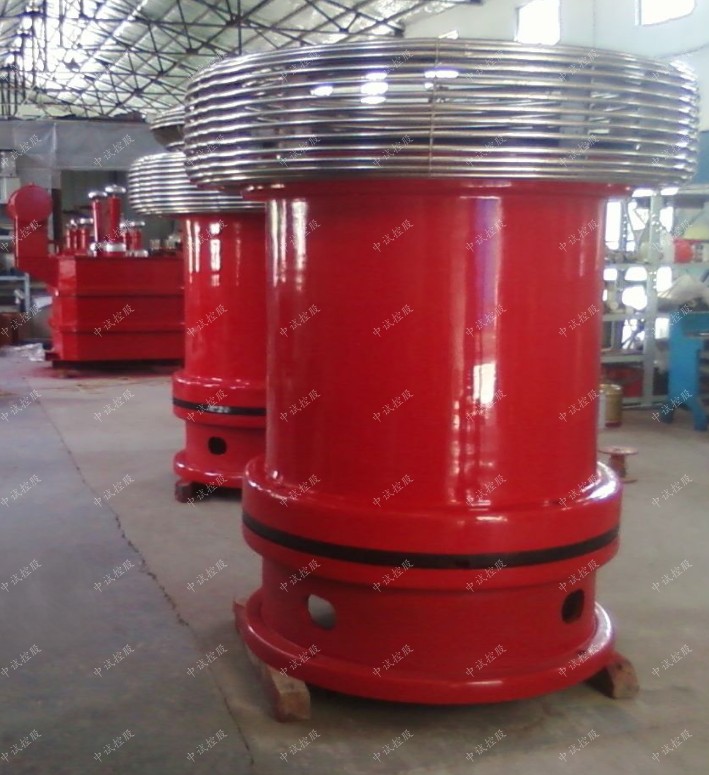

4．3 电抗器的配置：
4．3．1．35kV组合电器、母线、电压互感器及绝缘仔的交流耐压试验，试验时间1min，最高试验电压95kv，为方便使用，将电抗器分六节，每节电抗器电压为30KV，每节电流为2A，每节电感量为40H。
验证：
1) 500mm2/35kv电缆的交流耐压试验，试验时间60min，试验电压52kv，试验频率30～300Hz，等效电容量为0.232uF。使用电抗器二串二并其额定电感量为40H，额定电压为60KV，额定电流为4A。
试验频率：f=1/2π√LC = 52.3Hz
试验电流I=ωCXU试=2×3.14×52.3×0.232×52×10-3=3.9A
2) 500mm2/10kv电缆的交流耐压试验，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.876uF。使用四台电抗器并联其额定电感量为10H，额定电压为30KV，额定电流为8A。
试验频率：f=1/2π√LC = 53.8Hz
试验电流I=ωCXU试=2×3.14×53.8×0.876×22×10-3=6.5A
3) 35kV主变、母线、电压互感器及绝缘仔的交流耐压试验，试验时间1min，最高试验电压95kv，试验频率45Hz以上。最大等效电容量为0.015uF。使用电抗器四台串联加一台100KV/0.01uF补偿电容并联其额定电感量为160H额定电容量为0.025uF，额定电压为120KV，额定电流为2A。
试验频率：f=1/2π√LC = 79.6Hz
试验电流I=ωCXU试=2×3.14×79.6×0.025×95×10-3=1.2A
4) 50000KVA/35kV主变的交流耐压试验，试验时间1min，试验电压85kv，试验频率45～65Hz，等效电容量为0.0248uF。使用电抗器四台串联加一台100KV/0.01uF补偿电容并联其额定电感量为160H额定电容量为0.0348uF，额定电压为120KV，额定电流为2A。
试验频率：f=1/2π√LC = 67.5Hz
试验电流I=ωCXU试=2×3.14×67.5×0.0348×85×10-3=1.25A
5) 80000KW/10.5KV高压电机的交流耐压试验，试验时间1min，试验电压24kv，试验频率45～65Hz，等效电容量为1.45uF。使用电抗器六台并联其额定电感量为6.7H额定电压为30KV，额定电流为12A。
试验频率：f=1/2π√LC = 51Hz
试验电流I=ωCXU试=2×3.14×51×1.45×24×10-3=11A
4．4 励磁变压器的配置
4．4．1．因品质因数Q值在额定负载下不小于15，所以，励磁变压器为电抗器总容量360kvA，除以品质因数15得24kvA取30kvA。
4．4．2．配置的励磁变压器规格为30kvA/3kv/6kv。
4．5 调频电源的配置：
4．5．1．调频电源的容量等于或大于励磁变压器的容量取30kvA。
4．5．2．配置的调频电源的规格为30kvA。
4．6 电容分压器的配置
4．6．1．因35kv组合电器、电压互感器及绝缘仔的交流耐压试验电压为95kv，所以，电容分压器电压为100kv、电容量为1000PF。
4．6．2．配置1台的电容分压器规格为100kv/0.001uF。
4．7 补偿电容器配置：
4. 7．1．因最高试验电压为95kv ，所以补偿电容电压为100kv，配置补偿电容器为：100kv/0.01uF。
5．串并联谐振试验装置特点：
5．1串并联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
5．2串并联谐振试验装置具有体积小、重量轻、特别方便野外试验。
5．3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
5．4串并联谐振试验装置具有操作极具简单，并具有手动和自动两档。
5．5串并联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
5．6串并联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
5．7串并联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题
