开关柜回路电阻测试方法包括红外测温法、无线测温法、光纤光栅测温法、测温贴片法、直流电阻检测法,开关柜内一次设备发热隐患可以通过不停电温度监测直接诊断,也可以通过停电直流电阻测试间接诊断。开关柜内温度检验方法在实际应用中存在局限性,而传统的直流电阻测试方法只能测量单台断路器或隔离开关的数据。下面就由康登电气回路电阻测试仪小编为大家探索使用开关柜回路电阻测试方法判断开关柜内一次设备过热缺陷的可行性。




一、开关柜内设备发热情分析
回路电阻测试仪开关柜内导体在运行中会产生热能。在相同的时间内,发热量是由导体电阻和负载等效电流决定的。当开关柜内导体接触面电阻异常增大时,会在单位时间内造成明显温升,我们称之为开关柜内设备过热。过热会引起设备绝缘急剧下降zui终导致放电事故。



二、开关柜内发热诊断检测技术
回路电阻测试仪开关柜内设备发热诊断检测技术根据设备停电与否可以分为停电检测和带电检测,其中带电检测包括红外测温法、无线测温法、光纤光栅测温法等;而停电检测主要是指在停电条件下对设备进行直流电阻检测,测温贴片法由于直接粘贴于开关柜内部导电设备接头上,在不停电条件下只能通过 观察窗看到有限部位贴片的颜色变化,因而也属于停电检测。下面对几种开关柜内发热珍断检测方法分别进行论述。

1、红外测温法

一切高于*零度的物体由于热运动都会向外发出波段在0.75-100um的红外辐射,红外测温法就是使用红外测温仪测量物体表面红外辐射能量,将之转化为电信号并zui终换算为被测目标的温度值的一种测温方法。红外测温法是一种非接触测温方法,可以在满足不停电工作安全距离的前提下带电检测开关柜温度具备测量范围广、精度高的优点。但是使用红外测温法只能测量开关柜外壳温度,如果想断开关柜内部元件发热情况只能采取带电拆卸开关柜外壳的方法,存在安全风险可行性低。

2、无线测温法

无线测温法属于微电子技术一个创新,它通过无线传感技术连接各个元件单元,并进行信息传递和命令传输。开关柜无线测温法是将专用测温探头植入开关柜内部,检测开关柜内设备温度,并通过无线传输将结果输出到计算机终端的一种测温方法。使用无线测温法测量开关柜内设备温度具有智能自动化、监测实时化的特点,但是无线感应模块电源供给方而存在硬伤。使用感应电源,存在电源供给不足问题;使用电池电源则会严重受制于电池质量寿命,难以大面积推广。

3、光纤光栅测温法

光纤光栅测温法是基于光纤测温法的一种改进方法。光纤光栅测温法的原理是通过光纤传感器与被测对象相互作用而产生光信息,并经一个或多个光纤引线和信号调节装置,传输光信号完成测量。光纤光栅测温法优点在于受环境干扰小、测温精度很高,缺点是成本高,不利于在变电站内推广使用。

4、测温贴片法

测温贴片法是利用测温贴片在高温下变色的特性,通过定期检查粘贴在设备接头的试温蜡片颜色,来判断该部位是否存在过热缺陷的一种测温方法。测温贴片法用于检测开关柜内元件发热隐患具有前期投入成本低、效果直观等优点,但也有一定局限性 。
a . 测温贴片在某一温度值发生变色,但是不能反映出设备实际发热温度,无法诊断设备发热劣化程度,对于设备正常发热与设备缺陷过热造成的贴片变色难以区分。
b.全封闭金属铠装开关柜缺少足够的观察孔,无法带电检测全部测温贴片变色的情况,而结合其他停电计划技术交流进行检测会增大工作量、严重影响工时度。

5、直流电阻检测法

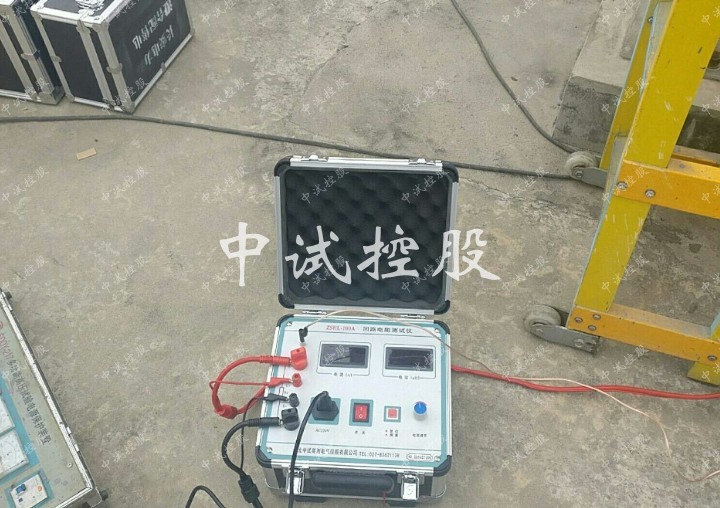

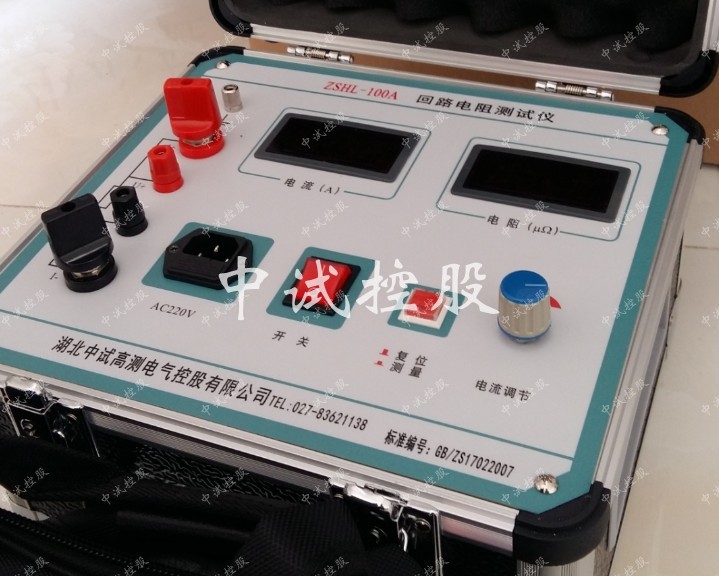

直流电阻检测法是通过回路电阻测试,采用1OOA大电流法直接测量被测设备电阻值来判断其运行状态是否会产生过热一种间接测试方法。由公式:可知单位时间内承受恒定负荷的开关柜内设备异常温升主要由设备接触电阻增大导致,因而设备接触电阻测试结果可以用于判断设备是否存在过热。一般来说,单个设备接触面接触电阻不应大于20uA。传统的直流电阻测试法只是测量开关柜内某一元件的接触电阻,不能用于诊断开关柜内所有一次设备是否存在过热隐患。

以上就是,回路电阻测试仪小编为大家介回路电阻测试仪检测开关柜发热方法有哪些,主要作用,使用的方法,看完这篇文章不知道大家是否已经有所了解了,还想要了解更多精彩内容,请关注我们吧。
