产品简介
35kV及以下开关等电气设备的试验电压95kV
在对35kV及以下开关等电气设备的试验电压95kV进行选择的时候，我们需要了解各种不同的情况，最让人所作出的决定才会更加准确，但是有的人所做出的选择，根本就不知道需要了解什么，所以对自身带来的影响，现在我们就来看看，到底在选择的过程中需要了解什么？
客观情况
正确的了解35kV及以下开关等电气设备的试验电压95kV的客观情况，尤其要关注这里具体的一些生产，还有相应的设备的事宜。从比较客观的角度，认真的去了解各个方面的事情，在这个基础之上，我们认真的去做好选择之后，那么对于大家来说也都会有着更多的保障。
市场的评价
对35kV及以下开关等电气设备的试验电压95kV竞选认识，还应该关注到具体的市场的评价，只有当我们能够真正的去认识到了这些具体的内容，那么对于大家来说才会有更多好处。市场评价非常不错的厂家，可以给我们带来的是更多的东西。
整套装置的组成
整套装置由调频调压电源、激励变压器、电抗器、分压器等组成。
技术参数
1、环境温度：-10℃—45℃
2、工作湿度：≤90%
3、海拔：≤2000M
4、电源输入：380±10%三相或220V±10%单相（10KW以下），50Hz 5、额定输出容量：0-5000KVA
6、谐振电压：0-1000KV
7、频率调节范围：0.1-300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05%
11、输出波形：正弦波
12、波形畸变率：≤0.5%
13、噪声：≤60db
14、电抗器Q值：30-120
工作原理：
通过变频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品Cx上，通过改变变频控制器的输出频率，使回路处于串联谐振状态，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
回路的谐振频率取决于被试品电容Cx和电抗器的电感L，谐振频率f=1/（2π√LC）。
变频串联谐振成套装置采用16位精细调频、调压软件技术、10KHz载波频率、SPWM和进口原装IPM整体模块设计制造，配合适当的电抗器，就可以满足*和地方规定的试验范围，整机优越于国内同类产品。
我公司研制的变频串联谐振成套装置具有下列特点：
1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能。
2、能灵活整定试验电压、调频范围、加压时间。
3、试验结果能计算出被试品电容。
4、体积小、重量轻、操作方便。
5、分辨率高，频率分辨率为0.001Hz，电压分辨率：粗调为1%，细调为0.01%。
6、安全可靠性高，系统具有过电压、过电流及放电保护功能，可保护人身设备安全。
7、试验结果可打印。
8、可升级操作软件。
试验方法：
先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到所试验需电压值，在此电压下，维持规定的时间后，再降低电压到零，这就完成了整个试验过程。

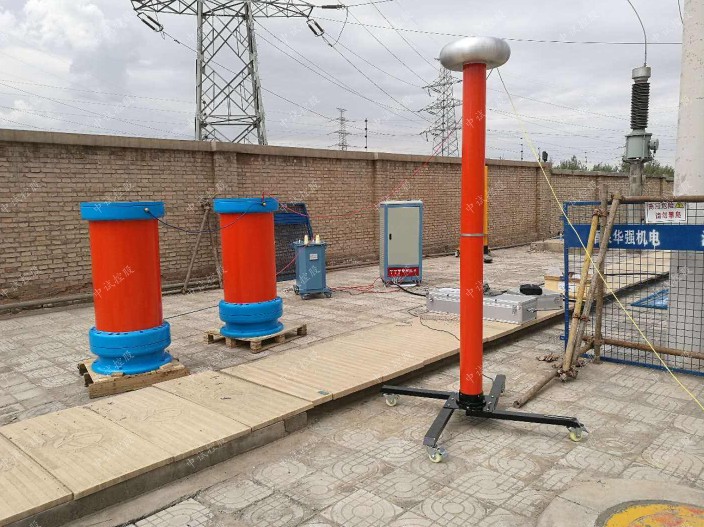

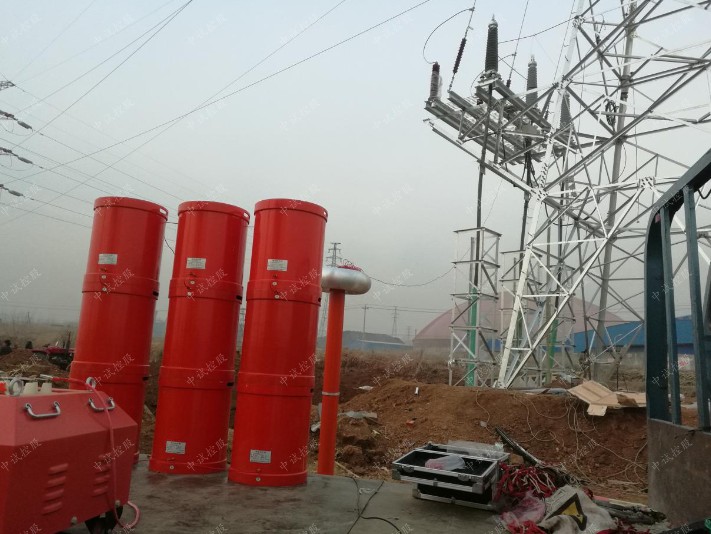

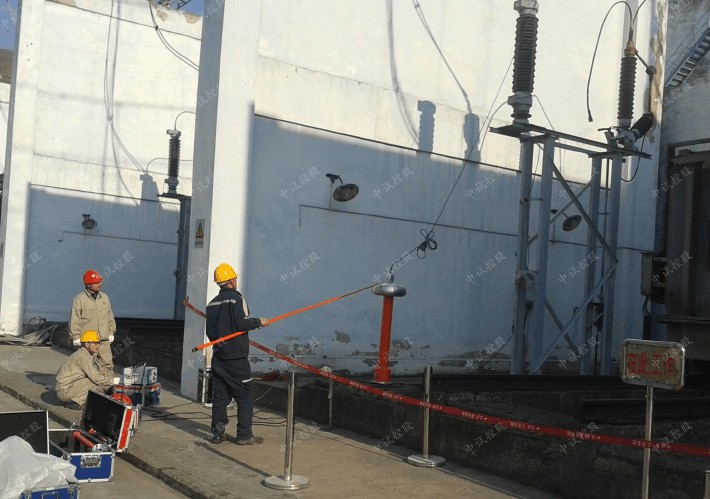

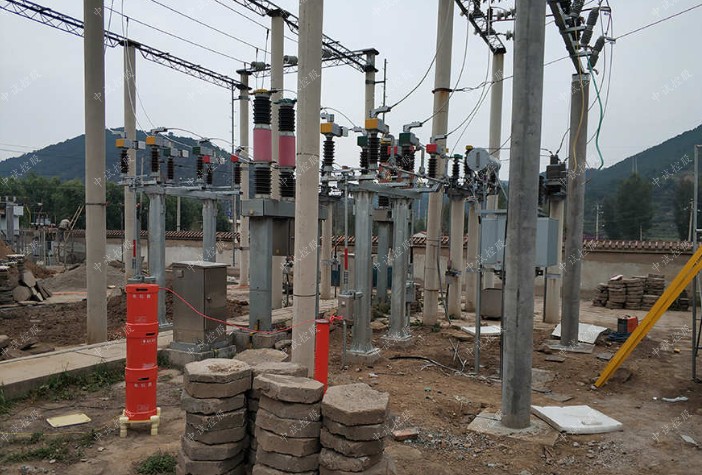

变频串联谐振系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～110kV电压等级的电缆或其它容性试品进行现场试验的成套装置。该系统由变频电源主控器、励磁变压器、电抗器和电容分压器组成。利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。
● 变频电源主控器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（大于30），大大减轻了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运输及现场安装。
10KVA串联谐振试验装置的详细介绍
（1）试品的电容量：10kV/300 mm2/4公里电缆电容量为：1.6uF；
35kV/300 mm2/2公里电缆电容量为：0.4uF；
110kV/300 mm2/0.5公里电缆电容量为：0.07uF；
35kV及以下电力变压器、开关等电气设备的电容量按0.025uF
110kV及以下电力变压器的电容量按0.03uF；
110kV GIS电容量按0.02uF考虑；
110kV断路器、开关、互感器等设备电容量按0.01uF考虑。
220kV电力变压器（中性点）的电容量按0.03uF考虑
（2）试验电压：10kV电缆试验电压2.5U0＝22kV；
35kV电缆*高试验电压52kV；
35kV及以下电力变压器试验电压72kV；
35kV及以下开关等电气设备的试验电压95kV；
110kV电缆试验电压为109kV ；
110kV变压器试验电压95kV，
110kVGIS的*高试验电压为185kV
110kV开关等其它设备试验电压200kV
220kV变压器中性点的试验电压160kV
（3）连续运行时间：60min。
（4）频率调节范围：30～300Hz。
产品特点：
主要用于6/10/35/66/110/220kV交联聚乙烯电缆变频交流耐压试验,发电机,电力变压器,GIS,电容等试品的耐压试验。
关键器件,集成电路均采用进口产品,设计合理,工艺*,安全可靠
大屏汉显,指针表,发光二极管状态指示,清晰直观
智能全自动,电动半自动两种操作模式,适合各种现场情况
自动诊断,保护功能齐全。过流过压过热,欠压,放电均有诊断并保护,高压运行,升压,计时均提示状态及操作方法,自动搜索谐振点
参数自动记忆
自动存储试验结果>20组
备注：进口品牌内核，大屏汉显，多种指示，智能全自动，功能齐全，操作方便，自动记忆，自动存储打印，usb接口联机
1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生 。
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运。
3、电源采用220V单相电源或380V单电源，方便现场取电。
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。
6.操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；
7.对现场电源要求低；
8.试验等效性好；
9.特有低谐波砖利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；
10.通过权威机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全； 在东北电科院组织的2008年国内设备大比武中名列前茅；
11.符合国标要求有监测峰值功能，可实时监测高压试验波形；
12.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；
13.自带微型打印机，随时打印保存试验数据；
