一、负载试验的目的和意义
变压器的负载试验是在变压器一侧将绕组的线端短路,在另一侧供给额定频率的额定电流,这时两侧的线圈中都流过额定电流,因而产生了漏磁通。绕组中除了有额定电流产生的电阻损耗外,漏磁通在绕组中和结构件中所产生的损耗叫做附近损耗,合在一起称为负载损耗,即负载试验时测得的损耗。负载试验时使短路绕组中产生额定电流所施加的电压为阻抗电压,一般以额定电压的百分数表示。
无论大小变压器,负载损耗都占总损耗的大部分,通过对负载损耗的分析可以检查出变压器在结构上和制造上的缺陷。阻抗电压也是变压器并联运行的重要条件之一。
二、负载试验的有关标准和要求
1.阻抗电压和负载损耗都应符合GB1094.1的要求。
2.负载试验应在主分接上进行。
3.双绕组变压器从试品的一侧供给额定电流,另一侧短路,只测量一次。而三绕组变压器应在成对的绕组间进行,其他绕组开路。
二、负载试验方法
变压器的负载试验,通常是使较大额定电流的一侧绕组短路,另一侧绕组处于额定分接位置,施加额定频率的额定电流,此时,所测的损耗就是负载损耗,所测的电压占额定电压的百分数就是阻抗电压(标么值)。单相变压器和三相变压器的两功率表测量和三功率表测量均与空载试验的接线图基本相同。
四、三相变压器的单相负载试验
三相变压器的单相负载试验是通过对各双相负载损耗的分析比较,观察负载损耗在各相的分布状况,以发现绕组在制造中的缺陷,它是查找故障的有效方法。
当供电绕组为星形连接时,应分布从较高电压侧A-B,B-C,C-A供给电源,施加额定频率的额定电流,测量A-B相的损耗为PAB,电压为UAB,B-C相的损耗为PBC ,电压为UBC;C-A相的负载损耗为PCA,电压为UCA。
当供电绕组为三角形接法时,除分双相施加电源外,还应依次短路一相(A相短路,BC相供电;B相短路,AC供电;C相短路,AB相供电)
五、厂家变压器负载试验检测设备

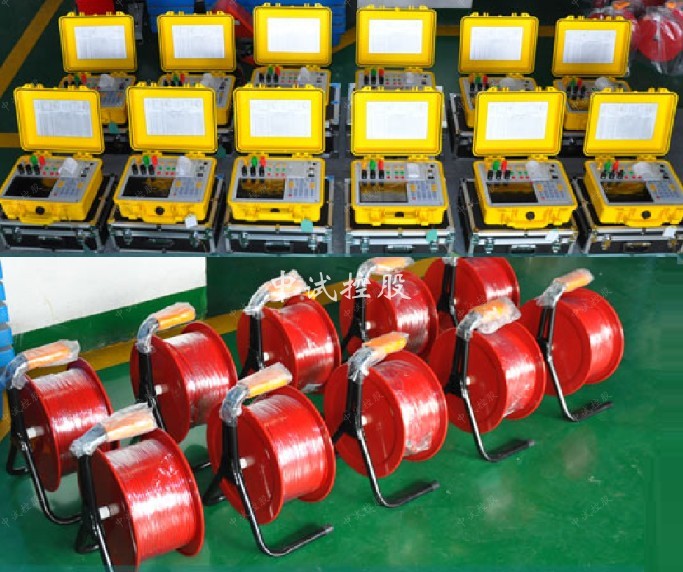

变压器负载损耗参数测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的shou选产品。
功能特点
1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。
2、可自动进行温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),直阻校正,操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果。
3、电压回路宽量限:电压大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、全汉字菜单及操作提示实现友好的人机对话,导电橡胶按键使操作更简便,高亮度的液晶显示,可适应冬夏各季。
5、用户可随时将测试的数据通过微型打印机将结果打印出来。
6、所有的测试结果可以记录的形式保存起来,以备查阅。
技术指标
1、输入特性
电压测量范围:0~750V 宽量限。
电流测量范围:0~100A内部全部自动切换量程。
2、准确度
电压:±0.2%
电流:±0.5%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
3、工作温度
工作温度:-10℃~ +40℃
4、工作电源
工作电源:交流160V~265V
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
6、体积:32cm×24cm×13cm
7、重量:3Kg
我司是专业生产各种变压器检测设备的,如变比组别测试仪,直流电阻测试仪,绕组变形测试仪,损耗负载测试仪,容量特性测试仪,客户可以根据现场实际需要,灵活的选型
