高压开关动特性测试仪技术规格

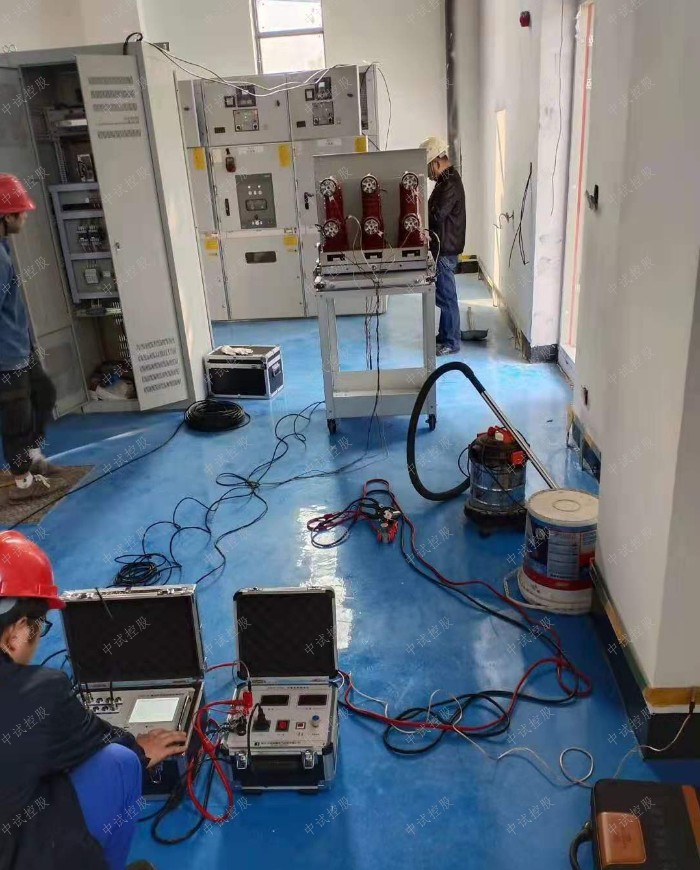

产品简介

一、高压开关动特性测验仪功用特色：

       1） 12路时刻通道：合适各型开关合（分）时刻、弹跳、同期、自动重合闸等时刻类项目的测验，500KV抗干扰规划。

      2） 1路传感器通道：装备分辨率0.1mm、1mm、1º角光电传感器及万向装置支架，完成位移、速度数据、波形参量的测验。

      3） 内置操作电源：可测验电流特性曲线及低电压动作试验。具有多种同步触发方法，便于进行内、外电源主控，外同步触发采样。

      4） 大屏幕中文显现：可进行丰厚的速度界说设置、可完成非直接动杆测速（如视点），具有位移、速度、电流波形显现剖析、可自界说两点光标计算速度、数据显现、存储、PC机数据管理软件，RS232通讯上载等功用。

     5） 高速热敏打印机：可打印数据表及任意当时屏幕的波形曲线（可含当时光标线、参数值），装纸便捷、保护方便、打印安静。

二、高压开关动特性测验仪技术标准：

  1) 时刻： 固有分闸（合闸）时刻

            分闸（合闸）相内不同期

            分闸（合闸）相间不同期

            合闸（分闸）弹跳时刻

　　　　　  合闸（分闸）弹跳次数——能够从时刻波图t上读取

  合闸（分闸）弹跳进程——能够从时刻波图t上读取

            合-分时刻（重合闸）

            分-合时刻（重合闸）

            金短时刻

  无流时刻——能够从时刻波图t上读取

    2) 速度： 刚分（刚合）速度

             分闸（合闸）最大速度

             指定时刻段（行程段、滚动视点段）平均速度

    3) 行程： 动触头行程

  开距

            超行程（刺进行程）

  过冲行程

  返弹行程

三、高压开关动特性测验仪技术指标：

    1) 时刻测验：测验规模：0.1ms～1S～12S

     准确度：  ±（0.1%读数+2个字）

     图形显现：1S内，13路≮0.1ms一切跳变

    2) 速度测验：测速规模：1mm传感器（油开关，SF6）   0.01～20.00m/s

                            0.1mm传感器（真空开关）    0.001～2.00m/s

        1°视点传感器（真空开关，SF6）  1周波/ 1°

      准确度：1mm传感器 ±（1%读数+1个字）

             0.1mm传感器 ±（2%读数+1个字）

      1°视点传感器 ±（1%读数+1个字）

　　              图形显现：Ｖ-t及曲线上每一点（Ｖ，t）的数值

     3) 行程测验：测验规模：1mm传感器 0～999mm

                            0.1mm传感器 0.1～40mm

        1°视点传感器 0～360°

       准 确 度：±（1%读数+1个字）

       图形显现：S-t曲线及每1mm或0.1mm或1°位移（转角）的数值

     4) 电流特性测验：测验规模：40mA～10A

      分 辨 率：40mA

      准 确 度：±（1%读数+40mA）

      图形显现：I-t曲线及曲线上每一点(I,t)的参数值

     5) 触发方法：线圈电压、电流，传感器、断口信号任一同步触发

     6) 直流电源:输出电压：12～250V连续可调;输出电流：≤ 20A;负载变化率：≤ 1%

     7) 外形尺寸及质量：铁主机箱：400×284×150mm，分量8kg

四、高压开关动特性测验仪的保护：

   1、平常养护

     1) 是一台精细贵重设备，使用时请妥善保管，要避免重摔、碰击。在室外使 用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。

     2) 仪器平常不必时，应储存在温度-10～40℃，相对湿度不超越80%，通风、无腐蚀性气体的室内。湿润时节，如长时期不必，最佳每月通电一次，每次约二小时。

   2、重要提示

     1) 传感器与光栅

      · 传感器是一种精细器材，特别是0.1mm传感器内部装有精细的光学玻璃，装置时应避免从高处落下或碰击

      · 高压开关动特性测验仪约好光栅从传感器底面指向顶面方向划动为合闸运动方向，反之为分闸运动方向。装置时应保持与动触头运动方向共同。

     2) 电源

      · 为保证整流电源与操作指令采样电路正常作业，在选用机内直流操作电源时，应保证开关的分、合闸线圈操控端及负端与其他二次回路彻底断开。

      · 高压开关动特性测验仪直流输出的负端不得接地。

      · 为减小敞开时的电流冲击，每次敞开直流电源前应使调压旋钮处于关断或低压方位

      · 高压开关动特性测验仪供给的220 V直流电源，不合适任何CD组织作为合闸电源（大电流）使用。

     3) 装置与接线

      · 测验前应断开被测开关各断口间的连线及各断口接地闸刀，以避免因各断口短路而无法测出数据。

      · 为进步抗干扰，可将一侧断口接地，并作为共端。

      · 时刻测验线A1端口（断口）应对应装置传感器

   3、迅速查看

     1) 主机及电源

        电源挑选置内，操动操控置程控。开机后调整电压到220V,按分合键设置分(合),按操作键，显现数据页。

     2) 传感器

        连接速度传感器至仪器，开机后直接按操作键，显现请稍候。迅速拉动光栅尺（拉杆），显现数据表，按翻页键至S-t；V-s页，曲线应润滑。
