405KVA/200KV变频串联谐振耐压试验成套装置

产品简介

来到中试控股405KVA/200KV变频串联谐振耐压试验成套装置之前，我们需要正确的去了解这个地方的情况，然后再作出了相应的决定，但是有的人在做的过程中根本就不了解这些方面，所以现在就来给大家进一步的说明，到底要如何来认识这些内容。
关注技术
不同的厂家，具体的技术都会存在着一些差别，我们能够认真的去关注清楚，了解405KVA/200KV变频串联谐振耐压试验成套装置的技术，这些对于我们来说很重要。一个真正的拥有更好的技术的厂家，各方面的实力都会很好，
服务
中试控股405KVA/200KV变频串联谐振耐压试验成套装置能够给我们提供什么样的服务，这对于大家来说也都是非常重要的一个部分。当你能够更好的去认识清楚，知道这里能够提供的具体的服务方面的事宜，这对于我们大家来说都会更有保障。谁有更好的平台，可以给我们带来的是更多的东西，因此希望你能够更好。这些方面。

405KVA/200KV变频串联谐振耐压试验成套装置

1、变频串联谐振试验装置以调整输出频率激发串联谐振.

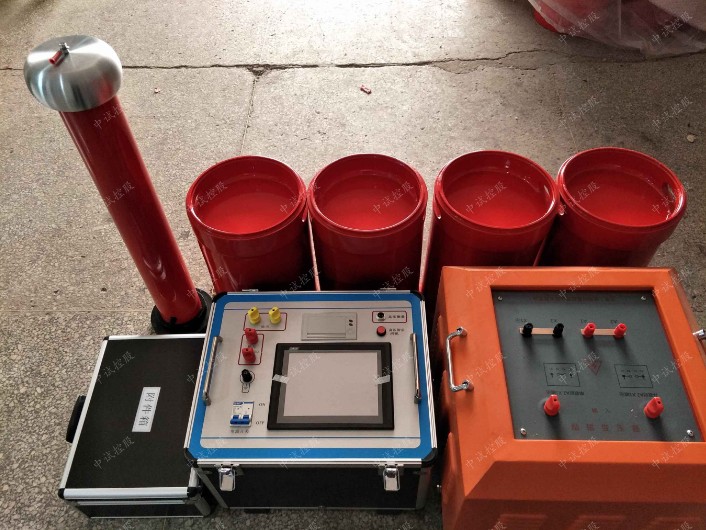

2、变频串联谐振耐压成套装置包括以下基本部件：
变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3、405/200变频串联谐振耐压装置系统功能满足以下试验要求：
3.1满足：35kv试验电压以下的，开关、刀闸、变压器等耐压试验。
110kv变电站所有电气主设备的交流耐压试验。
35kv电缆，S=300mm2，长度1000m
110kv电缆，S=185mm2，长度500m
3.2以下环境条件下能够不影响正常试验：
温度范围：—10～45℃
海拔高度：≤2000m 相对温度：≤90%
3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%
b、输出分辨率：0.1HZ
c、输出频率范围：30～300 HZ
d、额定负载下连续运行时间：30min,且各部件温升≤35K
e、品质因数：30～300
f、不稳定度：0.01%
g、系统测量精度：1.0级
h、输入工作电源：单相380V、50HZ
i、系统噪声：≤60分贝
3.4系数使用功能：
a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
b、具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
c、具备试验电压、时间、试验频率范围等试验参数设置功能。
d、具备过压、过流保护功能，并可任意整定设置。
e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“放电保护”及相关信息。
f、具备掉电保护功能。
g、具备过热保护功能。
h、具备零值保护功能，系统和变频电源只能零启动、零退出。
i、具备各种数据打印功能。
j、具备系统故障自诊断功能。

405KVA/200KV变频串联谐振耐压试验成套装置

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

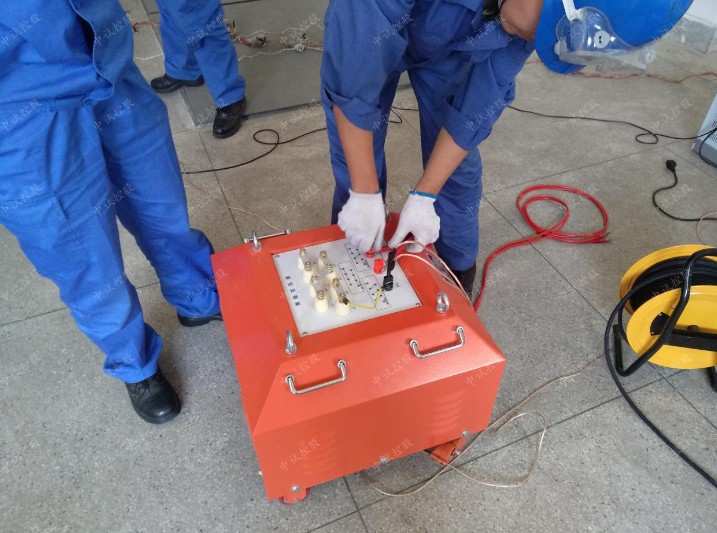

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。
3、电抗器可任意组合串联或并联。

405KVA/200KV变频串联谐振耐压试验成套装置

设备配置（供货）清单
1 .变频电源KD2000-20/0.4 20KVA
输入AC380V
输出AC0-380V台1 36kg
2 .励磁变压器20/0.4 20KVA
输入380V/40A
输出3500V/7000V台1 150kg
3 .高压电抗器45/1.5/150H台6 56kg
4 .电容分压器分体TRF/0.001
200kv 220KV/100V台1 42kg
5.高压均压环 直径500 只1
6 .附件箱 ：输入输出专用线、橡胶软连线、分压屏蔽
线、接地软线 套1

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

产品别称
串联谐振、串联谐振耐压试验装置、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、变频串联谐振装置、串联谐振装置介绍、串联变频谐振、变频串联谐振试验装置、变频串联谐振、变频串联谐振耐压试验装置、串联谐振、串联谐振试验装置、串联谐振耐压试验装置、串联谐振耐压测试仪

产品特征
1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2、自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，zui后*锁定谐振频率。

3、支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询。

5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性

串联谐振试验装置用途:
      1、适用于10kV、35kV、110kV、220kV、500kV聚己烯电力电缆交流耐压试验。
      2、适用于66kV、110kV、220kV、500kV的GIS交流耐压试验。
      3、适用于大型变压器、发电机组工频耐压试验、电力变压器感应耐压试验；
      4、适用于大容量，高电压的电容性试品的交接和预防性试验。
        串联谐振是运用串联谐振原理，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，串联谐振电压即为加到试品上电压。串联谐振主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。
        变频控制器的主要作用：把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。
        励磁变压器的作用：将变频电源输出的电压升到合适的试验电压。
        高压电抗器L：谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

技术参数


输入电源     单相 AC 380/220V±10% ，50Hz
输出电压幅值     zui大 1000kV ，根据需要生产
输出电压波型     正弦波，波形畸变率 ＜1.0%
输出电压频率     30 ～ 300Hz
装置品质因素     30 ～ 80
连续工作时间     满功率输出下，连续工作时间 60min
环境温度     －10℃～ + 50℃
相对湿度     ＜ 95% ，无凝露状况
适用范围：

1、电缆变频谐振装置
2、发电机交流耐压装置
3、变电站电气设备交流耐压谐振装置
4、CVT 检验用谐振升压装置


从多个角度了解405KVA/200KV变频串联谐振耐压试验成套装置，就是我们作出选择的前提，认真的做好在厂家方面的认识，同样可以去解决一些对应的情况，这些和我们之间都会有一定的关系。有的人不知道为何从多个角度进行了解，现在就来进一步的关注。
全方位的认识
从全方面的角度去认识405KVA/200KV变频串联谐振耐压试验成套装置，这是我们真正去了解过程中很重要的部分，只有当你可以真正地选择了更多的方法，那么对于我们大家来说都会有好处，所以每一个人在做的过程中，我们都应该积极的去考虑到了这些实际的内容。
对不同厂家进行比较
各种不同的厂家，具体的情况都会存在着一定的差别，我们选择来到405KVA/200KV变频串联谐振耐压试验成套装置，能够真正的通过多个角度，认真的去做好检查之后，那么对于大家来说都会更有保障。我好对谁的工作完成了对厂家的选择，这些对于我们大家来说都会有好处。

405KVA/200KV变频串联谐振耐压试验成套装置产品链接：http://www.zsgcdq.com/product56/1.aspx
