1100kVA/440kV/220kV/55kV调频串联谐振试验装置

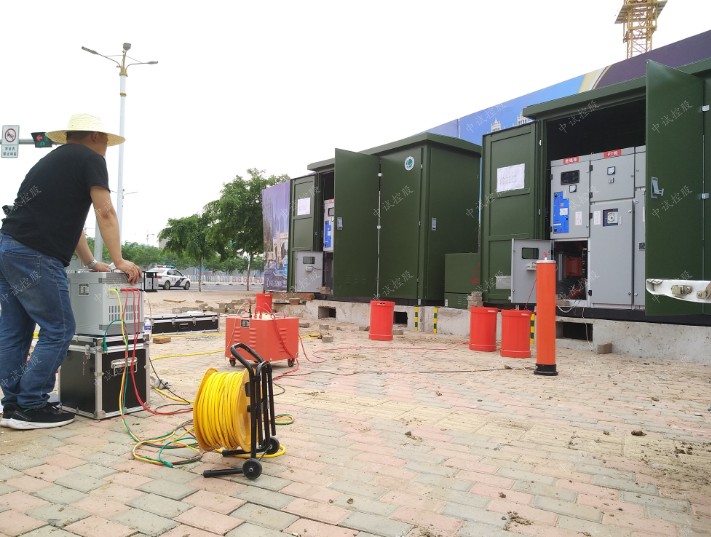

产品简介



提升中试控股1100kVA/440kV/220kV/55kV调频串联谐振试验装置实力，然后才可以在发展的过程中，找到了更适合的方向，也能够在竞争的时候，真正的获得更有利的位置，那么在对整个实力进行提升的过程中，到底具体的方式都有哪些？

提升技术

中试控股1100kVA/440kV/220kV/55kV调频串联谐振试验装置能够真正的做好对技术的提升，然后才可以给我们带来了更多的保障，所以不管什么情况之下，我们能够把技术方面做得更到位，这样才可以给我们带来了更多的东西，所以希望你在做的过程中，都能够更好的去认识清楚。

做好服务

任何一个人在购买设备的过程中，我们都需要真正的去把服务方面做得很好，只有当你能够不断的去了解，真正把服务方面做得更到位，我相信未来才能够给我们带来了更多的东西，所以希望大家都可以有所了解。如果能够给服务方面做得更好，自然就得到更多人的肯定。





一、 被试品对象

1.35kV/300mm2电缆7km，电容量≤1.33μF，试验频率为30-300Hz,试验电压52kV。

2.110kVGIS及开关交流耐压，试验频率为30-300Hz,试验电压≤200kV。

3.220kVGIS及开关交流耐压，试验频率为30-300Hz,试验电压≤395kV。

4.110kV/400mm2电缆1km，电容量≤0.165μF，试验频率为30-300Hz,试验电压128kV。

5.220kV/400mm2电缆600m，电容量≤0.075μF，试验频率为30-300Hz,试验电压216kV。

工作环境

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度：≤2500米；

二、 装置主要技术参数及功能

1. 额定容量：1100kVA；

2. 输入电源：380V电压，频率为50Hz；

3. 额定电压：440kV；220kV；55kV

4. 额定电流：2.5A；5A；20A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

三、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

四、 装置容量的确定

35kV/300mm2电缆7km，电容量≤1.33μF，试验频率为30-300Hz,试验电压52kV。

频率取35Hz，

  试验电流 I=2πfCU试 =2π×35×1.33×10-6×52×103=15.2A

对应电抗器电感量 L=1/ω2C=15H

设计八节电抗器，使用电抗器八节并联即可满足35kV电缆的耐压试验，则单节电抗器为137.5kVA/55kV/2.5A/120H

验证：1、110kV/400mm2电缆1km，电容量≤0.165μF，试验频率为30-300Hz，试验电压128kV。

使用电抗器三节串联二组并联,此时电抗器电感量为L=120*3/2=180H

试验频率f=1/2π√LC=1/(2×3.14×√180×0.165×10-6)=30Hz。

试验电流 I=2πfCU试 =2π×30×0.165×10-6×128×103=4A

2、220kV/400mm2电缆600m，电容量≤0.075μF，试验频率为30-300Hz,试验电压216kV。

使用电抗器四节串联二组并联,此时电抗器电感量为L=120*4/2=240H

试验频率f=1/2π√LC=1/(2×3.14×√240×0.075×10-6)=37.5Hz

试验电流 I=2πfCU试 =2π×37.5×0.075×10-6×216×103=3.8A



装置容量定为1100kVA/440kV；220kV；55kV分八节电抗器，电抗器单节为137.5kVA/55kV/2.5A/120H通过组合使用能满足上述被试品的试验要求。

五、 试验关系列表

试验时使用关系列表

设备组合

被试品对象

电抗器

137.5kVA/55kV 八节

激励变压器

输出端选择

110kV/400mm2电缆

长度：1km

使用电抗器3节串联2组并联

6kV

220kV/400mm2电缆

长度：0.6km

使用电抗器4节串联2组并联

12kV

110kVGIS及开关



使用电抗器4节串联

6kV

220kVGIS及开关



使用电抗器8节串联

12kV

35kV/300mm2电缆

长度：7km

使用电抗器8节并联

3kV





六、系统配置及其参数

1. 激励变压器JLB-60kVA/3kV/6kV/12kV/0.4kV           1台

a) 额定容量：60kVA；

b) 输入电压：380V，单相；

c) 输出电压：3kV；6kV；12kV；

d) 结    构：干式；

e) 重    量：约480 kg；

2．变频电源BP-60kW/380V                          1台

a) 额定输出容量：60kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：150A

e) 额定输出电流：150A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出





7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约55kg；

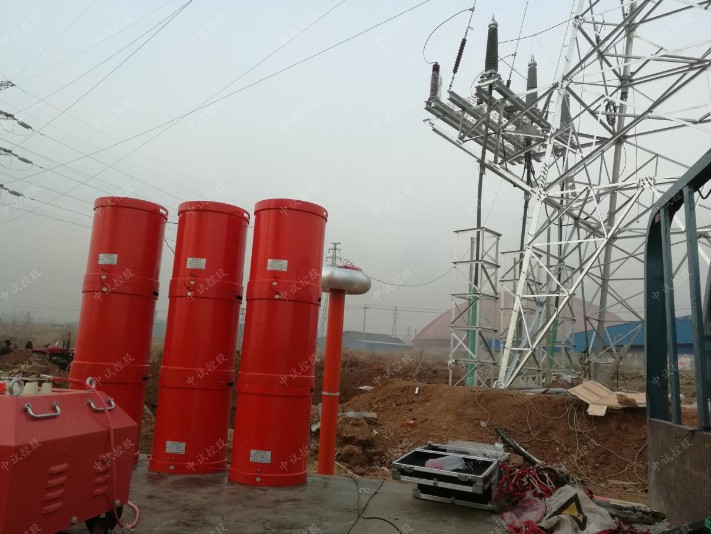

3．高压电抗器DK-137.5kVA/55kV                 8节

a) 额定容量：137.5kVA;

b) 额定电压：55kV；

c) 额定电流：2.5A；

d) 电 感 量：120单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约80kg；

4．电容分压器FR-400 kV -500 pF                1套

a) 额定电压：400kV；

b) 高压电容量：500pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约30kg；

客户对中试控股1100kVA/440kV/220kV/55kV调频串联谐振试验装置的肯定才能够实现更好的发展，面对当下的这些方面的事情，我们到底要如何来做，然后才能够得到更多人的认可，如果你可以把这些方面的事情都认识得很清楚，我相信对于大家来说都是很重要的一个部分。

提供好的设备

人们来到1100kVA/440kV/220kV/55kV调频串联谐振试验装置，设备方面的选择，这些对于我们来说是很关键的一个部分，所以希望你在做的过程中，能够认真的去关注到了这些方面，给客户提供好的设备之后，才可以给我们带来更多。

满足客户的需求

客户在中试控股1100kVA/440kV/220kV/55kV调频串联谐振试验装置当中选择设备，也会有一些其他方面的需求，当我们能够通过多种不同的方式，真正的去满足他们的需求之后，这样对于我们大家来说都会很好。厂家真正满足客户的需求，接下来才能够让更多人肯定。发展的过程中必须要积极的去考虑到客户具体的需求。



变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
