198kVA/22kV变频交流耐压装置

产品简介

 市场经济在不断的发展，面对各种不同的198kVA/22kV变频交流耐压装置，很多人不知道如何选择，也无从判断，具体的很坏，这样就对自身的选择造成影响。正确的做好一些方面的认识，并且判断其中的好坏情况，那么接下来的选择才会变得更有保障。

我们想要判断198kVA/22kV变频交流耐压装置的好坏，必须要学会结合整个市场的情况，这是大家作出判断的前提。不同的市场，具体的一些情况会存在着差异，有针对性的去关注当下的一些具体内容，并且对于整个市场的了解更加到位，然后才可以给我们带来了保证，所以希望大家在做的过程中，都能够积极的去考量。

正确的了解当下行业的现状，然后来做好综合的对比，真让你在作出选择的过程中也会更不错。人们所做的一些方面的事情，能够更好的去认识到位，那么就会减少不必要的麻烦，因此希望你在做的过程中，可以提前的关注到了更多。





一、 被试品对象

1.10kV/630mm2电缆3.5km，电容量≤1.78μF，试验频率为30-300Hz,试验电压22kV。

工作环境

1. 环境温度：－150C~+45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤2500米；

二、 装置主要技术参数及功能

1. 额定容量：198kVA；

2. 输入电源：380V电压，频率为50Hz；

3. 额定电压：22kV

4. 额定电流：9A

5. 工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续15min；

8. 温    升：额定负载下连续运行15min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；





三、 设备遵循标准

GB10229-88             《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　  《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

四、 装置容量确定：

1、 对10kV，630mm2 ,3.5km电缆，电容量≤1.78μF，试验电压22kV：

试验电流 I=2πfCU试 =2π×35×1.78×10-6×22×103=8.6A

2、 对应电抗器电感量 L=1/ω2C=12H

结论:

装置容量定为198kVA/22KV;分4节电抗器，使用电抗器四节并联，电抗器单节为49.5kVA/22kV/2.25A/48H通过组合使用能满足上述被试品的试验要求。





五、 电抗器使用关系表

试验时使用关系列表

设备组合

被试品对象

电抗器

49.5kVA/22kV  4节

激励变压器输出端选择

10kV/630mm2电缆

10-3500m

使用电抗器四节并联

1kV





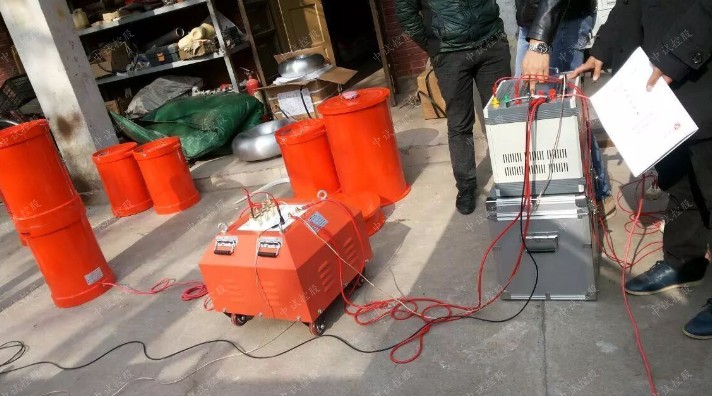

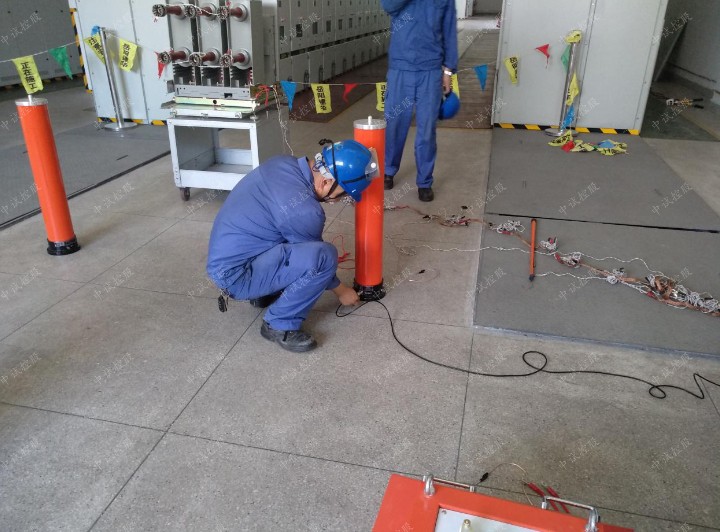

六、 系统配置及其参数

1. 激励变压器JLB-9kVA/1kV/0.4kV                    1台

a) 额定容量：9kVA；

b) 输入电压：380V，单相；

c) 输出电压：1kV；

d) 结    构：干式；

e) 重    量：约50 kg；

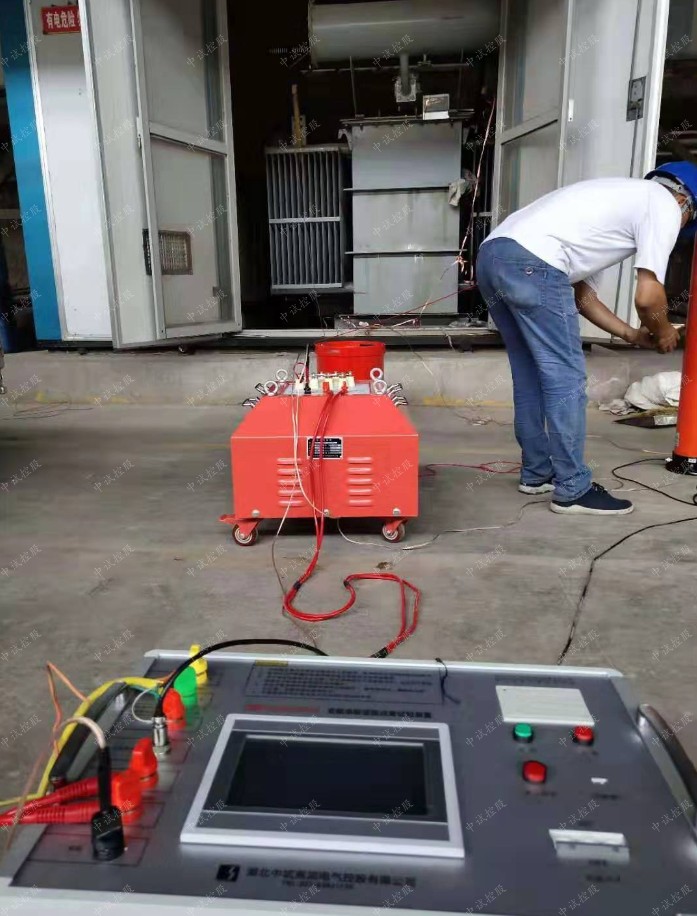

2. 变频电源BPXZ-9kW/380V                         1台

a) 额定输出容量：9kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：23.6A

e) 额定输出电流：22.5A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度：    0.1%

l) 运 行 时 间：额定容量下连续15min

m) 额定容量下连续运行15min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

o) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

13) 重量约25kg；

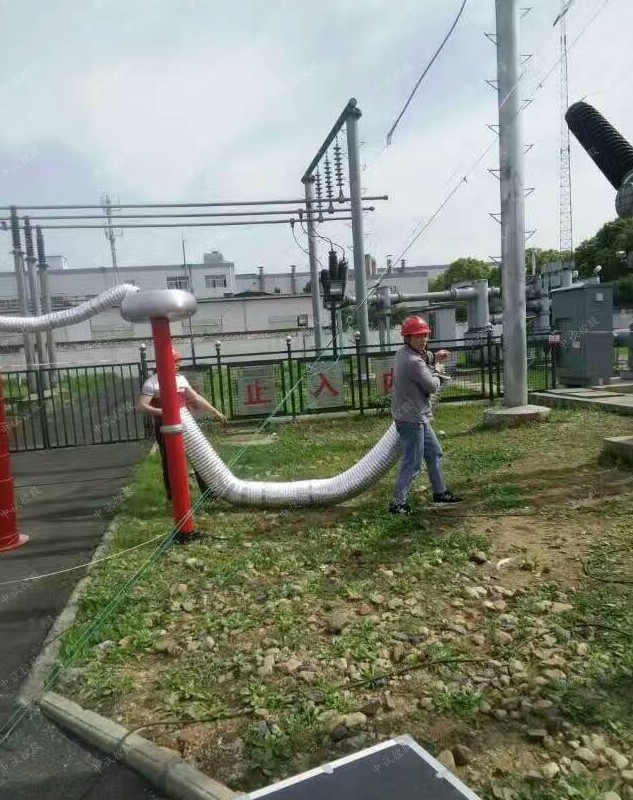

3. 高压电抗器 DK-49.5kVA/22kV                  4节

a) 额定容量：49.5kVA;

b) 额定电压：22kV；

c) 额定电流：2.25A；

d) 电 感 量：48H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约28kg；

4. 电容分压器FRC-30 kV -2000 pF                  1套

a) 额定电压：30kV；

b) 高压电容量：2000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约5kg；





做好198kVA/22kV变频交流耐压装置管理，正在发展过程中很重要，但是有不少的地方在进行管理的时候，因为忽视掉了某些具体的内容，没有把管理的工作做得更到位，因此就造成了极大的影响，现在我们就来看看，到底要如何来做好一些管理的工作，其中具体的方法又都有哪些？

对198kVA/22kV变频交流耐压装置进行管理的时候，需要有专业的管理人员，这是我们做好管理的前提和基础。厂家在管理的过程中，务必要积极的考虑到了其中具体的东西，关注到了一些市场的实际情况，然后我们在整个管理的过程中，才能够真正的去收获更好的结果。





管理的过程中，198kVA/22kV变频交流耐压装置一定要非常清楚的知道，不仅仅是涉及到人员的管理，还会包含到设备方面的管理，以及生产的管理，我们能够把这些方面的事情都考虑的特别清楚，然后完成了管理的工作之后，那么对于我们大家来说都会更有帮助。
