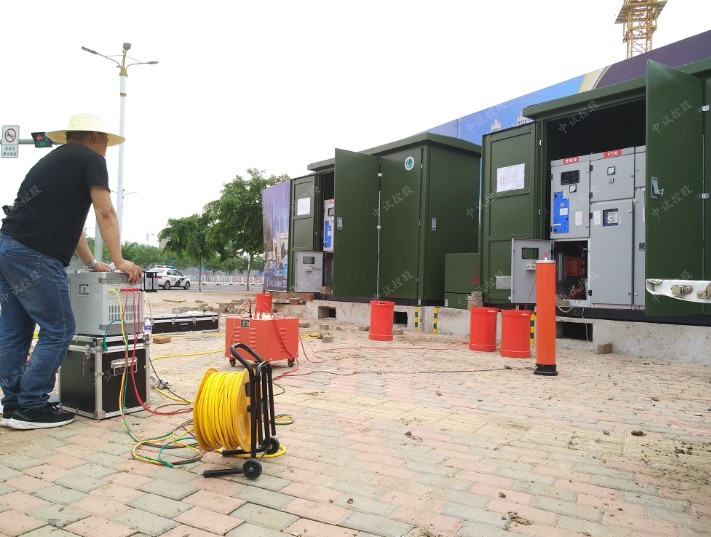

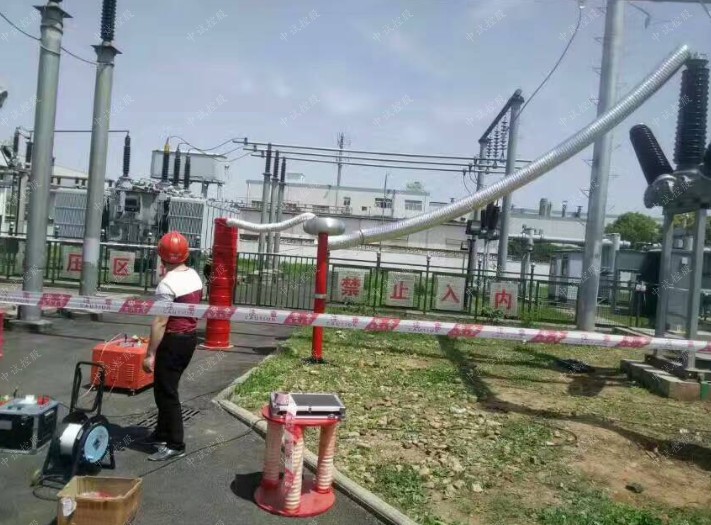

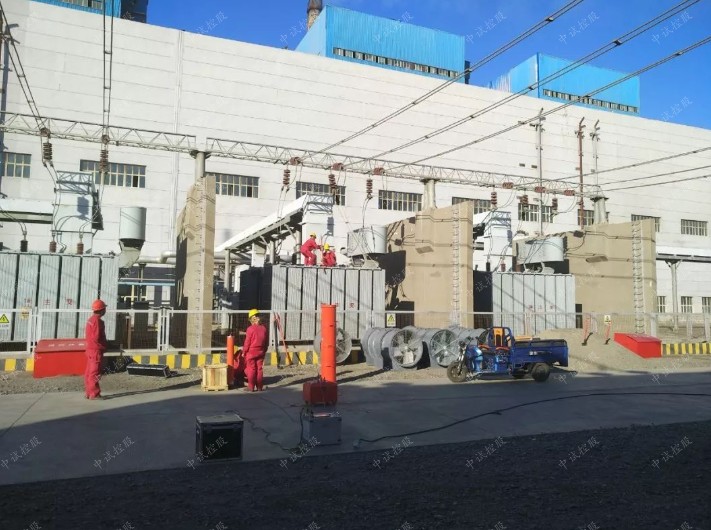

216kVA/54kV电缆耐压装置

产品简介

当你在选择中试控股216kVA/54kV电缆耐压装置的时候，可以对不同的厂家进行比较，这对于选择工作来说会更有帮助，但是有一些人在进行对比的时候，根本就不清楚其中的情况，这样对于自身来说都会造成很大影响。之所以要对中试控股216kVA/54kV电缆耐压装置进行对比，主要是为了能够更好的去认识行业的情况。





当你对不同的厂家做好比较，那么对于整个行业的现状就有了更多的了解，接下来在选择的过程中也能够更有保障，所以希望你在做的过程中都能够积极的去认识到位。对比中试控股216kVA/54kV电缆耐压装置的时候，需要关注到不同的厂家总体的实力，同样也要关注到它们的价格，从多个不同的角度进行比较的过程中，我们中试控股也可以了解设备的一些具体事宜，在这个基础之上做出的选择才会更准确。任何一个人作出选择的过程中，我们都应该关注到这些实际的内容。



一、 被试品对象及试验要求

1．35kV电缆，截面积300mm²，长度2km以内，电容量≤0.38uf,最高试验电压52kV。

二、 工作环境

1. 环境温度：－150C –45 0C；

2. 相对湿度：≤90%RH；

3. 海拔高度：≤2500米；

三、 装置主要技术参数及功能

1. 额定容量： 216kVA；

2. 输入电源： 单相380V电压，频率为50Hz；

3. 额定电压： 54kV；

4. 额定电流： 4A；

5. 工作频率： 30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温    升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；





四、 设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》



五、 装置容量确定：



1、对35kV，300平方毫米2000m，电容量≤0.38μF，试验电压52kV：

试验电流 I=2πfCU试 =2π×30×0.38×10-6×52×103=3.7A

 2、对应电抗器电感量 L=1/ω2C=74H



装置容量定为216kVA/54kV；设计4节电抗器，使用电抗器二节串联二组并联，则电抗器单节为54kVA/27kV/2A/74H通过组合使用能满足上述被试品的试验要求。

六、 电抗器使用关系表

试验时使用关系列表

设备组合 被试品对象		电抗器 54kVA/27kV    四节	激励变压器输出端选择
26/35kV/300mm2电缆  (试验电压52kV)	长度2000m	使用电抗器二串二并	2.5kV

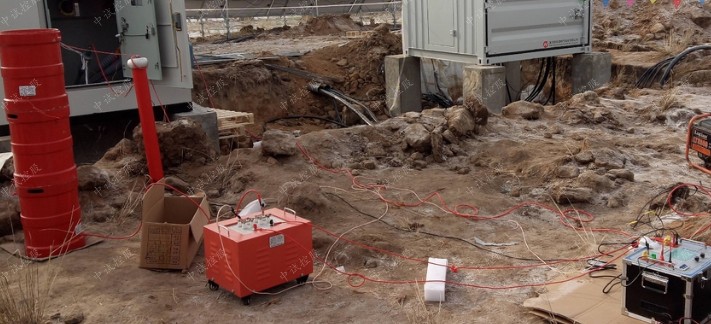

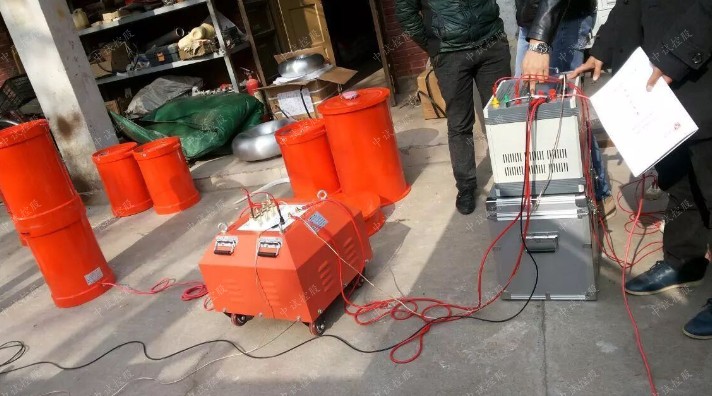

七、 系统配置及其参数

1. 激励变压器JLB-10kVA/2.5kV/0.4kV              1台

a) 额定容量：10kVA；

b) 输入电压：380V，单相；

c) 输出电压：2.5kV；

d) 结    构：干式；

e) 重    量：约58kg；

2. 变频电源BP-10kW/380V                         1台

a) 额定输出容量：10kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相

d) 额定输入电流：26A

e) 额定输出电流：26A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频 率 稳 定 度： 0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

1) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

2) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作

3) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

4) 软件经过严格模拟运行检验，运行安全、稳定、可靠

5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流，谐振回路的

6) 保护功能：具有断电、过流、过压及闪络保护功能；

a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

d) 断电保护：试验电源断电后，装置能快速保护

7) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

8) 外观及操作界面充分采用人性化设计，美观大方，操作简便

9) 重量约24kg；

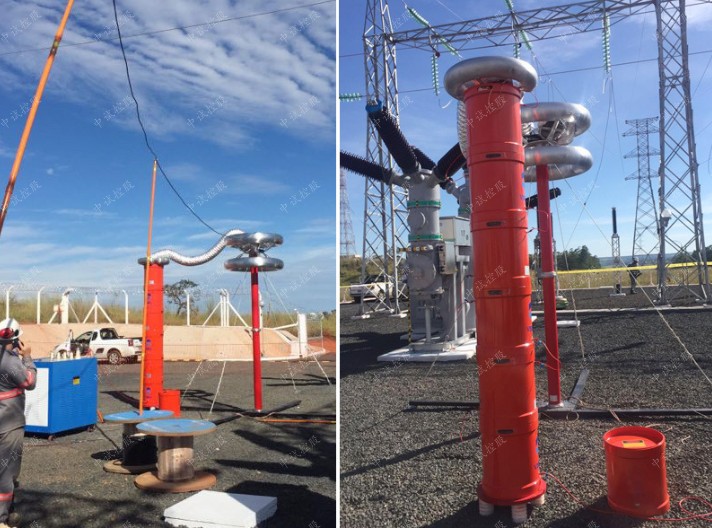

3. 高压电抗器 DK-54kVA/27kV                       4节

a) 额定容量：54kVA;

b) 额定电压：27kV；

c) 额定电流：2A；

d) 电 感 量：74H/单节

e) 品质因素：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 重    量：约55kg；

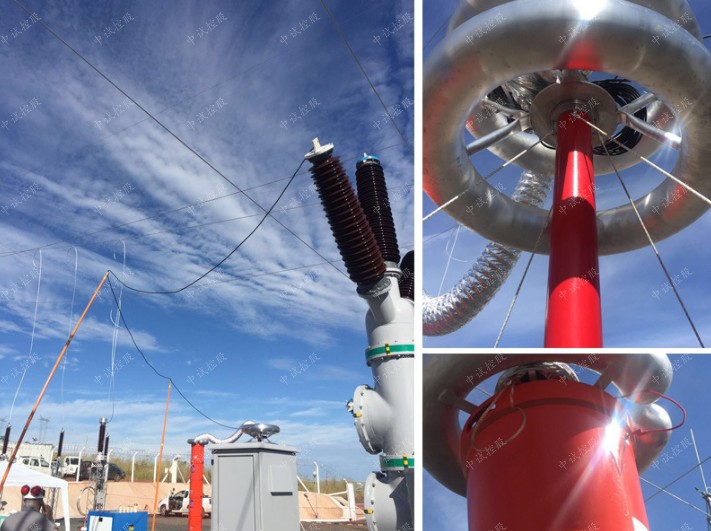

4. 电容分压器FRC-60 kV -1000 pF                      1套

a) 额定电压：60kV；

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1

e) 测量精度：有效值1.5级;

f) 重    量：约8kg；





从多个不同的角度，正确的了解中试控股216kVA/54kV电缆耐压装置，就是我们作出选择的前提但是很多人在做的过程中还并不清楚为何一定要了解的更多。

每个人在做的过程中，总是会涉及到多个不同的方面，当你所做出的了解也是非常的多样，我们得出来的结论才会更准确。

之所以要从多个不同的角度了解中试控股216kVA/54kV电缆耐压装置，因为市面上不同的厂家非常的多，但并不是每一个地方都很好，我们能够从多个角度来正确的去认识到了这些信息，知道他们的一些具体情况之后，那么你在选择的过程中，才能够因此得到了更多。





单一的方面，对中试控股串联谐振厂家认识的不够准确，这样就会直接影响到未来的情况，当你能够从多个不同的角度去认识的时候，才能够有了全方位的了解，最终对于作出决定来说也都会更好，因此希望大家都能够积极的去关注到这些方面。





变频串联谐振试验装置产品链接：http://www.zsgcdq.com/product56/1.aspx
