FRC系列交直流数字高压表操作方法

产品简介

产品简介

SGB系列交直流高压分压器是现场测量用的专用仪器仪表，既可测量直流高压，中试控股又可测量交流高压，整个设备由分压 器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构 合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

产品别称

数字高压表、高压测试仪、高压测量仪、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压 器、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流高压测试装置、阻容式交直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压 表、千伏表、FRC型交直二用分压器

产品特征

SGB系列交直流数字高压表中试控股是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。

SGB系列交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。

SGB系列交直流数字高压表系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。





产品参数

电压等级		AC/DC50kV	AC/DC100kV	AC/DC200kV	AC/DC300kV
分压比		1000:1	1000:1	1000:1	1000:1
阻抗		400MΩ	800MΩ	1200MΩ	1600MΩ
准确度	直流值	1.0级	1.0级	1.0级	1.0级
	交流值	1.5级	1.5级	1.5级	1.5级
工作环境	温度	0~40℃
	湿度	≤85%RH
体积（mm3）		220×220×600	220×220×800	220×220×1500	220×220×2100
重量(kg)		约10	约15	约25	约36



3.1测量前准备

1．FRC系列交直流数字高压表属于高压设备，请务必在空旷场地做试验。

2．仪器正常使用应满足：环境温度0~40℃，湿度≤85%RH。

3．打开低压显示表，看液晶显示数字是否清晰，若显示模糊或没有显示，请检查显示表内部电池。

3.2测量操作

1．正确接线

按图4所示接线方法正确接线。高压输入接均压球顶端接线柱，接地柱通过仪器配套接地线连接到大地，高压分压器和低压显示表通过仪器配套同轴电缆连接。连接好后，检查连线，确认无误后，选择相应的档位和量限即可开始测量。

注意：FRC系列交直流数字高压表配有配套接地线，高压分压器底座上装有专用接地柱，每次使用前都必须将接地柱可靠接地。高压测试线尽量用耐高压导线，测试线必须架空，不得拖地或离地面太近。高压分压器和低压显示表至少相距两米以上，测试人员做试验时，一定不得靠近高压分压器（安全距离两米以上）。

图4  接线图

2．工频高压测量

正确接线后，打开低压显示表“Power”开关，将功能开关切换至AC档，选择High档，即可测量工频高压，液晶示值即为被测工频高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场。（交流测试时，仪表会缓慢回零，但高压电源可能已经没有电了。）

3．直流高压测量

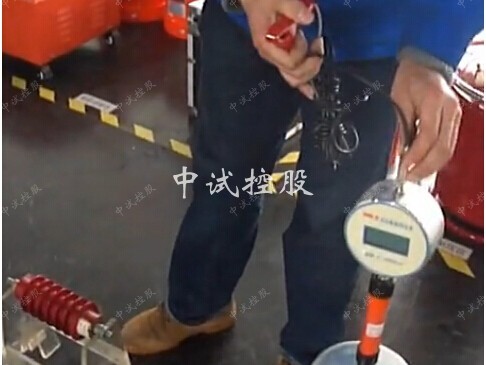

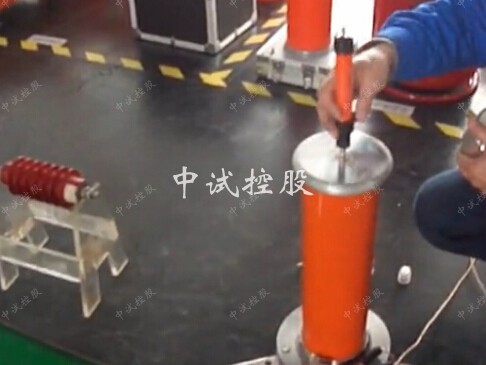

    正确接线后，打开低压显示表“Power”开关，将功能开关切换至DC档，选择High档，即可测量直流高压，液晶示值即为直流高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场。注意：在测量直流时，因有滤波电容存在，测试完毕必须先放电才可靠近高压分压器。

4．高压分压器单独使用

为了满足客户的实际要求而设计，高压分压器可以独立使用，用市面上普通的万用表即可代替低压显示表。高压分压器分压比是1000:1，万用表示值乘以1000就等于被测高压电压值。即万用表示值的单位换成kV即可。

3.3更换电池

打开低压显示表，如发现液晶显示模糊，或没有反应，说明该仪器内部电池电压偏低，需要更换。具体步骤如下：

1．按Power开关关闭低压显示表电源；

2．把低压显示表面板上的四个螺丝拧下，把面板提起；

3．把电池盒上的螺丝拧下，电池盒盖打开，更换9V电池。（注意电池正负极性）
