电力变压器交流耐压试验步骤

产品简介

   交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。中试控股各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。 当然交流耐压试验的这一特性，也决定其是一种预防性破坏试验，我们必须在严格的要求和步骤下进行操作。

   一般来说电力变压器交流耐压试验步骤包含准备工作和试验操作两个阶段。前期的准备工作我们这里只做简单的讲解，因为这个涉及到电力部门的工作流程和规范问题，具体的情况要具体情况自己去完成。

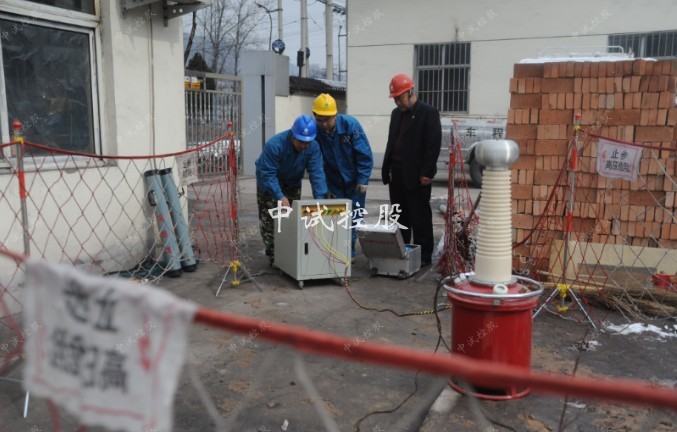

   电力上要对某些仪器进行操作和试验是需要提前申请并开好工作票的，中试控股所以我们前期必须提前开好工作票，准备好试验所需要的试验的仪器和配件，并确定好试验操作的人员，国家的规定要求完成这项试验是不能一个人独立完成的。并在试验时应该确保变压器以中试控股断电并使用放电棒放电确保安全，在操作区域的周围应拉好警示围栏（线）并挂好警示牌，最后有专门人员负责保护现场环境，避免安全事故。

   准备工作完成后我们进入试验阶段，试验的步骤按一下步骤进行。

1先将被试品绕组A、B、C三相用裸铜线短路连接；

2其余绕组也用裸铜线短路连接，并与外壳一起接地；

3将变压器接地棒可靠接地，（保护球隙、分压器需要使用时也可靠接地）；

4将高压控制箱的接地线街道变压器高压尾上；

5连接控制箱与试验变压器的高压侧接线；

6导线连接变压器高压端。保护球隙高压端和分压器高压端（用到时需要连接）；

7连接分压器和测量仪器；

8接线完毕，检查所有接线是否正确；

9调节保护球隙间隙，与试验电压的1.1~1.2倍相应，连续3次不击穿。每次从零开始升压，每次耐压调整球隙时要放电（使用保护球隙时需要的步骤，不用时请省去）；

10高压引线连接变压器高压端、变压器绕组；

11开始从零升压，升压时应相互呼唱，监视电压表、电流表的变化，升压时，要均匀升压，升至规定试验电压时，开始计时，1min时间到后，缓慢均匀降压，降至零点，再依次关闭电源；

12试验中若发现表针摆动或被试品有异常声响、冒烟、冒火等，应立即降下电压，断口电源，中试控股在高压侧挂上接地线放电后，再查明原因；

13试验完毕。

注意在交流耐压耐压试验前可以先进行绝缘电阻测量，在绝缘电阻不合格的情况下不应该进行耐压试验。

   电力变压器交流耐压试验步骤？中试控股专业生产交流耐压装置,产品选型丰富，专业电测15年，找交流耐压装置,就选中试控股。

电力变压器试验
        变压器是变配电所的心脏设备，为了保证其性能良好、安全可靠地运行，中试控股就必须定期地对其进行各种试验（预防性试验），新安装施工或大修完成后必须进行交接试验。为了使试验达到预期目的，详细的了解变压器绝缘结构、工作原理、试验方法，对试验人员来说是极为重要的。
（一）试验前首先应进行下列检查
1、仔细观察变压器油箱、油枕、防爆管及其他附件等有无机械损伤和渗油现象。
2、检查铭牌数据和其它标牌有无错误，附件是否完整，资料是否齐全。
3、器身外起吊钩、吊芯螺栓、螺丝和密封垫等应完整良好。
4、仔细检查高压、低压瓷套管有无裂缝和其它缺陷。
5、器身有无锈蚀和油漆脱落现象。
6、油温和油面指示以及绝缘油颜色等是否正常。
7、变压器油箱内的绝缘油必须已静置48小时以上。
（二）试验前应做好下列准备工作
1、如果变压器已安装，应将高、低压侧的母线拆除并应保证其与变压器本体间的安全距离。
2、将油箱上表面的污垢打扫干净，用干净的软布将高压、低压瓷套管等绝缘部件擦拭干净。
 3、记录当时的环境温度、空气相对湿度、油表面温度、油标位置和变压器铭牌上的相关数据。
4、准备好现场试验用电源设施以及有关试验设备、仪器、仪表等应用工具、连接导线、安全防护用品和可靠的接地线。
5、做好现场的安全防护工作。
（三）注意事项
（1）大型变压器试验前先排除被试变压器的内部气体。
（2）在试验过程中，若由于空气湿度、温度、表面脏污等的影响，引起被试品表面滑散放电或空气放电，不应认为被试品的内绝缘不合格，需经清洁、干燥处理之后，再进行试验。
（3）高压引线与其他接地体之间应保持足够的安全距离
（4）高压引线、测量线、接地线等必须连接可靠，并有足够
（5）操作人员应穿绝缘鞋并站在绝缘垫上。
（6）应采用高压数字伏表从高压侧直接测量试验电压。
（7）升压必须零开始，不可冲击合闸。升压速度在40%试验电压以内可不受限制，然后均匀升压，速度约为每秒3%的试验电压。

（四）综合分析
1.仪表指示异常时的分析
 1) 若给调压器加上电源，电压表就有指示，可能是调压器不在零位。中试控股若此时电流表也出现异常读数，调压器输出侧可能有段路和类似短路的情况。
2）调节调压器，电压表无指示，可能是自耦调压器碳刷接触不良，或电压表回路不通，或变压器的一次绕组、测量绕组有断线的地方。
3）若随着调压器往上调节，电流增大，电压基本不变或有下降的趋势，可能是被试品容量较大或实验变压器容量不够或调压器容量不够，可改用大容量的实验变压器或调压器。
4）试验过程中，电流表的指示突然上升或下降，电流表指示突然下降，都是试品被击穿的象征。

 2.放电或击穿是声音的分析
1）在升压阶段或耐压阶段，发生像金属碰撞的清脆想响亮的“当当”的放电声音，往往是由于油间隙不够或电场畸变造成油隙一类绝缘结构击穿。当重复实验时，放电电压下降不明显。
2）放电声音也是清脆想响亮的“当当”声，但比前一种小，仪表摆动不大，中试控股在重复实验时放电现象消失，这种现象是被试品油中气泡放点所致。
3）放电声音如果是“吱”，或是很沉闷的响声，电流表的指示立即超过最大偏转指示，这往往是固体绝缘的爬电引起的。
4）加压过程中，充油试品内部有如炒豆般响声，电流指示却很稳定，这可能是金属件对地的放电。
