产品简介

变压器空载负载特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。中试控股它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

1.2 性能特点

    1. 可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

    2. 可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

    3. 可测量三相电压、三相电流、平均电压、平均电流、两相有功功率（因采用两功率表法，在此只显示A、C两相的功率）、总功率。

    4. 可测量各相电压和电流的2－42次谐波的含量以及各个信号的总畸变率（谐波失真度）。

    5. 可显示各相电压和电流的实时波形，直观的显示出波形的畸变情况。

    6. 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

    7. 大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。

    8. 用户可随时将测试的数据通过微型打印机将结果打印出来。

    9. 所有的测试结果可以记录的形式保存起来，以备查阅。

    10. 内置真时钟，可实时显示当前的日期和时间，在存储记录时可同时将试验时间存储下来。

1.3 技术指标

    1. 输入特性

电压测量范围：0～750V 宽量限

电流测量范围：0～5～100A内部全部自动切换量程

    2. 准确度

电压：±0.2％

电流：±0.2％量程

功率：±0.5%（CosΦ>0.1），±1.0%（0.05<CosΦ<0.1）

    3. 工作温度：－10℃～+40℃

    4. 工作电源：交流160V～265V

    5. 绝缘

⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ。

       ⑵工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

   6. 体积：32cm×24cm×13cm

   7. 重量：3Kg

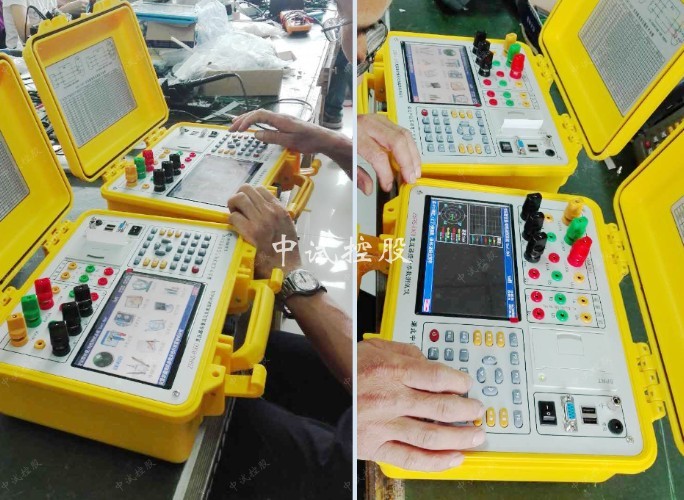

1.4 结构外观

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，中试控股所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

1. 结构尺寸













图一 主机与配件箱尺寸

2. 面板布置

面板布置图如（图二）







图二 面板布置图

如图二所示：最上方从左到右依次为特性测试用端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、电压端子Ua、Ub、Uc、），打印机、电源插座及开关、RS232通讯接口、接地端子、注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为高亮度液晶显示屏；液晶右侧为导电橡胶键盘。

3. 键盘说明

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。

Ã键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，中试控股按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。

退出键：返回键，按下此键均直接返回到主菜单。

存储键：用来将测试结果存储为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：按此键可在在主菜单下直接进入设置屏进行参数的设置。

切换键：保留功能，暂不用。

自检键：保留功能，暂不用。

帮助键：用来显示帮助信息。

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

＃键：在温度设置时代表“负号”，例如：设置“－5℃”需按“＃”键，再按“5”键，再按“确定”键完成。

F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

1.5 液晶界面

液晶显示界面主要有十三屏，包括主菜单、十二个子功能界面，下面分别加以详细介绍。

1. 主菜单界面

主菜单界面如图三所示



图三 主菜单界面

主菜单共有十二个可选项，包括：参数设置、三相短路、三相空载、单相短路、单相空载、测试结果、记录查询、零序阻抗、波形显示、频谱分析、备用菜单、系统校准。当光标指向哪一个功能选项时，哪个图标就变为反白显示，可见图四界面中选中项为‘参数设置’功能，按上下左右键可改变光标指向的选项。此时，按‘’键进入选中的功能显示屏。

2．设置参数界面

在选中‘设置参数’功能时进入特性测试参量设置屏（如图四所示），在此屏中可对变压器特性测试的必要的参数进行设置，包括：试品编号、PT变比、CT变比、设置容量、高额电压、低额电压、高压直阻、低压直阻、当前温度、校正温度、校正指数、校正方式、设置日期、设置时间。共十二个项目。





图四 设置参数屏

各项参数的含义和作用如下：

Ø 试品编号：为了区分所测试的变压器，人为的为其编号（共6位数），以便在查阅时不会将几组结果混淆。

Ø 电压变比，电流变比：当采用外接电压、电流互感器进行扩展量程试验时，需要将参数设置为相应的数值。例如：采用10KV/400V时，应将电压变比设置为25。

Ø 设置容量：被测变压器的额定容量值，用于确定被测变压器的额定电流等参数。

Ø 高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器。

Ø 低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器。

Ø 高压直阻：被测变压器的高压侧绕组的直流电阻值，在这里取3个线电阻平均值。

Ø 低压直阻：被测变压器的低压侧绕组的直流电阻值，在这里取3个线电阻平均值。

Ø 当前温度：输入当前的被测变压器的本体温度，用于对测试结果自动做温度校正，

Ø 校正温度：短路试验数据折算的标准温度；因国标给定的短路试验数据都是在规定的标准温度的情况下测试得出，中试控股不同类型的变压器的标准温度也不同，例如：油浸式变压器的标准温度为75℃。

Ø 校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。

Ø 校正方式：指短路试验进行温度校正的方式，分为普通温度校正和直阻式温度校正（带附加损耗温度校正）两种。

Ø 设置日期：对当前日期（年月日）进行设置，设置方法为直接输入相应的数字后按确定即可。

Ø 设置时间：对当前时间（时分秒）进行设置，设置方法为直接输入相应的数字后按确定即可。

3．三相短路参数测量界面

 在选中‘三相短路’项目时，进入三相三线法测量特性的短路参数测量屏，如图五所示：



图五 三相短路屏

屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、校正到额定条件的阻抗电压、负载损耗、校正到额定条件的负载损耗；并提示出锁定条件的电流值。当施加测试电源后（用调压器加压，根据实测电流来调节，将其调到铭牌中高压侧额定的数值），待数据稳定时按F1键将数据锁定（屏中会提示“已锁定”），如果三相平均电流的数值达到锁定目标值（图中为2.89A）将自动锁定，并得出最终结果。

4．三相空载参数测量界面

在选中‘三相空载’项目时进入三相三线法测量空载参数测量屏，如图六所示：



图六 三相空载屏

 屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗、校正到额定条件的空载损耗；并提示出锁定条件的电压值。当施加测试电源后（用调压器加压，根据实测电压来调节，将其调到铭牌中低压侧额定的数值），待数据稳定时按锁定键将数据锁定（屏中会提示“已锁定”），如果三相平均电压的数值能达到锁定目标值（图中为0.4KV）将自动锁定，并得出最终结果。

5．单相短路测量界面

在选中‘单相短路’项目时进入单相法测量特性的短路参数测量屏，如图七所示：





图七 单相短路屏

屏幕显示出单相法测量变压器短路损耗的实测参数，包括：电压、电流、功率、阻抗电压、短路损耗、短路损耗校正值；测量单相变压器的短路损耗参数时也用这个界面。

6．单相空载测量界面

在选中‘单相空载’项目时进入单相法测量特性的空载参数测量屏，如图八所示：



图八 单相空载屏

屏幕显示出测量单相变压器空载损耗的实测参数，包括：电压、电流、功率、空载电流百分比、空载损耗校正值；测量单相变压器的空载损耗系列参数时也用这个界面。

7．测试结果界面

测试结果屏用来查看刚进行的特性试验的各种数据，如图九所示：



图九 测试结果屏

当做完三相短路和三相空载试验并锁定数据后，进入此界面仪器根据实测数据对被测变压器的各参数进行误差计算。可显示出实测的阻抗电压、校正到额定条件下的阻抗电压、实测负载损耗、校正到额定条件下的负载损耗、实测的空载电流百分比、校正到额定条件下的空载电流百分比、实测空载损耗、校正到额定条件的空载损耗，当前测试的温度和要校正到的温度值。可以按存储键将这些数据保存下来，以备查阅。

8．记录查询界面

记录查询屏是用于浏览已经保存的特性试验的记录各种数据，如图十所示：





图十 记录查询屏

 记录数据包括：试验进行的日期时间、被测变压器的编号、试验时变压器的本体温度，要校正到的温度、实测阻抗电压、校正到额定条件的阻抗电压、实测负载损耗、中试控股校正到额定条件的负载损耗、实测空载电流百分比、校正到额定条件下的空载电流百分比、实测空载损耗、校正到额定条件的空载损耗。按上下键可查看相邻的其他记录，F3键可以删除F4可打印记录，F5可上传当前实验记录。

9.零序阻抗界面

 在选中‘零序阻抗’项目时进入零序阻抗参数测量屏，如图十一所示：屏幕显示出零序阻抗的实测参数，包括：测试电压、测试电流、测试功率、零序阻抗。





图十一 零序阻抗屏

10. 波形显示界面

在选中‘波形显示’项目时进入零序阻抗参数测量屏，如图十二所示：



图十二 波形显示屏

在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 , 用上下键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。

11. 频谱分析界面

在选中‘频谱分析’项目时进入谐波测量屏，如图十三所示：



图十三 频谱分析屏

此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0%-10%表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10%时进行放大显示，即以10%做为满刻度；当有一项以上的谐波含量大于10%时，以正常刻度显示，即以100%做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－42次各次谐波的数值（用↑、↓键来翻页）。中试控股无失真的信号应显示第一次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。

12. 备用菜单界面

在选中‘备用菜单’项目时进入备用屏，无任何操作。

13. 系统校准界面

在选中‘系统校准’项目时进入系统校准警告屏，如图十四，此屏是我厂出厂前精度校准用，用户不允许操作。



图十四 系统校准屏

变压器空载负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

变压器空载负载特性测试仪功能特点

    1. 可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

    2. 可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

    3. 可测量三相电压、三相电流、平均电压、平均电流、两相有功功率（因采用两功率表法，在此只显示A、C两相的功率）、总功率。

    4. 可测量各相电压和电流的2－42次谐波的含量以及各个信号的总畸变率（谐波失真度）。

    5. 可显示各相电压和电流的实时波形，直观的显示出波形的畸变情况。

    6. 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

    7. 大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。

    8. 用户可随时将测试的数据通过微型打印机将结果打印出来。

    9. 所有的测试结果可以记录的形式保存起来，以备查阅。

    10. 内置真时钟，可实时显示当前的日期和时间，在存储记录时可同时将试验时间存储下来。
