75kVA/75kV串联谐振试验装置方案|精讲

产品简介

 对很多仪器的操作人员来说，精密操作是非常复杂的，需要一定的经验支持，而且还要很用心才可以做到，比如二次负荷测试就是难度很高的一个操作。对很多基层员工来说，它是困扰大家的一大难题了。而如今中试控股有一些75kVA/75kV串联谐振试验装置方案提供的产品已经彻底为大家解决了这个烦恼。

很多优秀企业提供的产品，如今已经具备了自动进行二次负荷测试的功能，可以说是大大减轻了大家的负担。尤其是对很多刚入职的员工来说，这样高度智能化的仪器是非常友好的。

不过需要注意的是，二次负荷测试的自动化是一个高端的功能，需要很多优秀技术的支持。因此只有经营实力最出色的75kVA/75kV串联谐振试验装置方案给我们提供的产品才可以具备这个能力，性价比也不会太符合大家的需求。

说起来，如果要讨论哪一个75kVA/75kV串联谐振试验装置方案给我们提供的产品更好用，大家是可以从很多角度去讨论的，而且内容可能是非常专业的。比如一些优秀功能的加入或者是其他方面。但是很多时候，决定产品实用性的往往是一些日常的细节，这些才是我们在选购产品的时候需要更多注意的。

比如我们对75kVA/75kV串联谐振试验装置方案提供的产品最直观的一个需求就是它的续航能力要足够高，因为它的使用往往是在工厂中流动进行的，充电会很不方便。这个时候，如果仪器的续航能力不够，对我们的影响是很大的。

有的时候，我们在使用仪器的时候可能会遇到连轴转的情况，没有时间去充电，必须在工作的时候同时进行。中试控股这个时候，产品的充电器设计就必须灵巧便捷，方便我们使用，不会增加太多额外的负担。

（一）满足下列对象的试验要求

（1）10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

（2）35kV/300mm²，长度0.4km电缆的交流耐压试验，电容量≤0.078uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

（3）35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

（二）主要配置参数

（1）额定容量：75kVA；

（2）输入电源：单相220或三相380V电压，频率为50Hz；

（3）额定电压：25kV；75kV

（4）额定电流：3A；1A

（5）工作频率：30-300Hz；

（6）装置输出波形：正弦波

（7）波形畸变率：输出电压波形畸变率≤1%；

（8）工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

（9）温升：额定负载下连续运行60min后温升≤65K；

（10）品质因素：装置自身Q≥30(f=45Hz)；

（11）保护功能： 对被试品具有过流、过压及试品闪络保护；

（12）测量精度：系统有效值1.5级；

2.1励磁变压器

（1）额定容量：6kVA

（2）输入电压：0~400V  单相220V

（3）输出电压：1.5-3-6kV

（4）结构：干式

（5）重量：约48kg

（6）尺寸：450*330*430

2.2变频电源

（1）额定输出容量：6kW

（2）工作电源： 220/380±10%V（单/三相），工频

（3）输出电压：0 –400V，单相，

（4）额定输入电流：15A

（5）额定输出电流：15A

（6）电压分辨率： 0.01kV

（7）电压测量精度：1.5%

（8）频率调节范围：30 – 300Hz

（9）频率调节分辨率：≤0.1Hz

（10）频率稳定度：    0.1%

（11）运行时间：额定容量下连续60min

（12）额定容量下连续运行60min元器件最高温度≤65K;

（13）噪声水平：≤50dB

2.3高压电抗器

（1）额定容量：25kVA

（2）额定电压：25kV

（3）额定电流：1A

（4）电 感 量：100H/单节

（5）品质因素：Q≥30 (f=45Hz)

（6）结构：干式

2.4 电容分压器

（1）额定电压：80kV；

（2）高压电容量：1000pF

（3）介质损耗：tgσ≤0.5%；

（4）分 压 比：1000：1

（5）测量精度：有效值1.5级;

（6）重量：约7kg；

2.5补偿电容器

（1）额定电压：80kV；

（2）高压电容量：15000pF

（3）重量：约10kg

 功能及特点
    ZSBP调频串联谐振耐压试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，中试控股使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

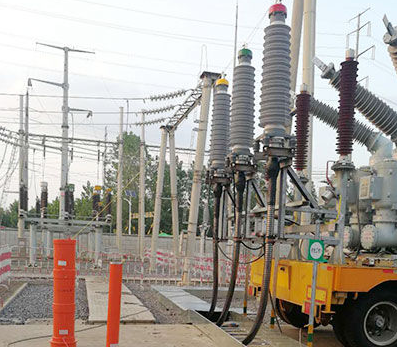

    变频串联谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。
    我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，领先于国内高压试验行业，利用这一技术采用16位精细调频、10KHz载波频率、SPWM和进口原装IPM整体模块设计，制造的调频串并联谐振高压试验装置，完全符合国家有关高压试验的规程和要求
工作原理
    电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/（2π√L·C）当试验频率等于这个频率时，该电路发生谐振。
    通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。中试控股通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
技术参数
    1、环境温度：-10～45℃
    2、工作湿度：≤90％
    3、海拔：≤2000M
    4、电源输入：220V±l0％单相 输出0～220V（≤10KW）
                 380V±l0％三相，50Hz 输出0～400V
    5、额定试验容量：0～8000KVA
    6、谐振电压：0～1000KV
    7、频率调节范围：0.1～300Hz
    8、系统测量精度：0.5级
    9、频率调节分辨率：0.01Hz
    10、不稳定度：≤0.05％
    11、输出波形：正弦波
    12、波形畸变率：≤0.5％
    13、噪声： 60dB
    14、电抗器Q值：30～200
产品特点
    1、大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。
    2、能灵活整定试验电压、调频范围、加压时间。
    3、试验结果能计算出被试品电容值并可打印。
    4、体积小、重量轻、操作方便。
    5、分辨率高、频率分辨率为0.01Hz，电压分辨率为0.01V。
    6、安全可靠性高，系统具有过电压、过电流及放电保护功能，确保人身及设备安全。
    7、可升级操作软件。

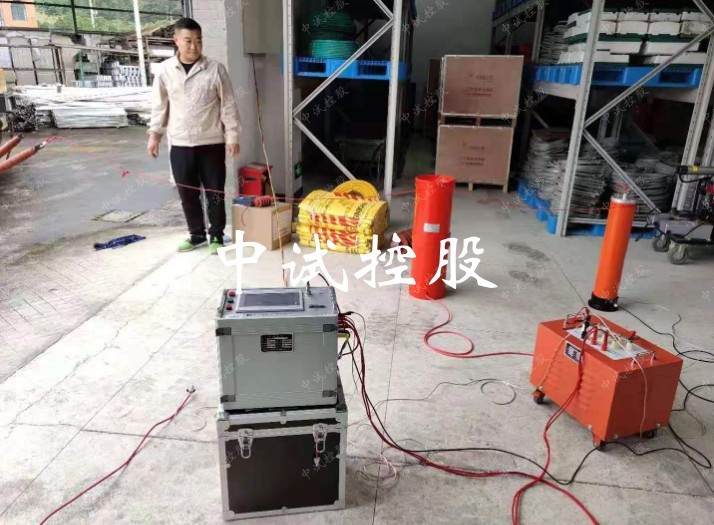

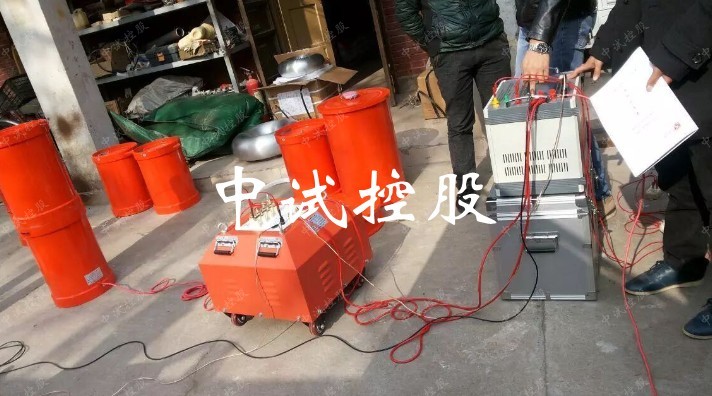

成套试验装置的构成
    调频电源——既可改变其输出频率，又可改变其输出电压。
    励磁变压器——起耦合信号及电压变换的作用，并按自身变化来提升电压。
    电抗器——与被试品串联，构成LC串联谐振电路。
    电容分压器——测量被试品上的电压，并作为采样信号反馈给调频电源。
    补偿电容——补偿小电容量被试品调整被试品频率。

75KVA/75KV调频型串联谐振试验装置产品详细信息

产品特点

■替代大容量的试验变压器。

■输出波形优于试验变压器。

■可靠的保护   高压侧:过压闪络保护记忆;

               低压侧:过流保护;电源箱过流保护,温度保护。

■中试控股ZSBP系列调频串联谐振试验装置在试品击穿、闪络等情况迅速失谐,阻止故障点的进一步扩大。

■中试控股装置输出容量大,单件设备重量轻、体积小,现场需要电源容量为普通电源容量的1/Q倍,特别适合现场使用。

■通过电抗器不同的串并组合,可得到不同的电压等级和不同的输出电流。

■直接测量高压、电容式分压器可在较小负载(或无负载)情况下使装置产生谐振。

75KVA/75KV调频型串联谐振试验装置装置构成

■变频调压电源、励磁变压器、高压电抗器、电容式分压器(含补偿)。

■该产品首次使用由厂家现场服务。

常用设备配置及适用范围

调频串联谐振试验装置产品参数：

注:可根据试品对象参数制定试验方案
