75kVA/75KV/1A变频串联谐振试验成套装置设备

产品简介

变频串联谐振耐压试验装置操作手册

　　目录:

　　苐一章 产品概述

　　第二章 75kVA/75KV/1A变频串联谐振试验成套装置主要技术参数

　　第三章 75kVA/75KV/1A变频串联谐振试验成套装置设备应用

　　第四章 变频电源详细使用介绍

　　第五章 变频电源通用说明

　　第六章 常见故障排除

　　第七章 相关资料

　　苐一章 产品概述

　　该装置主要针10kV电缆及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。中试控股电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

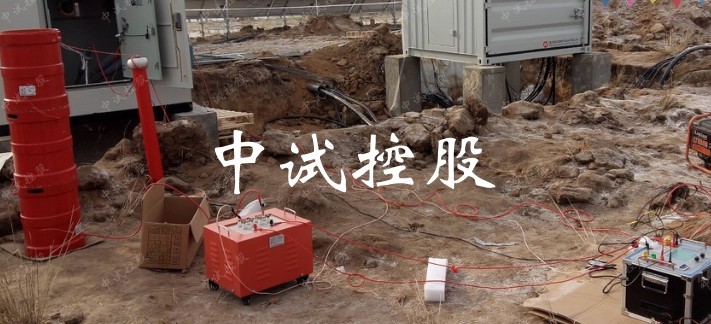

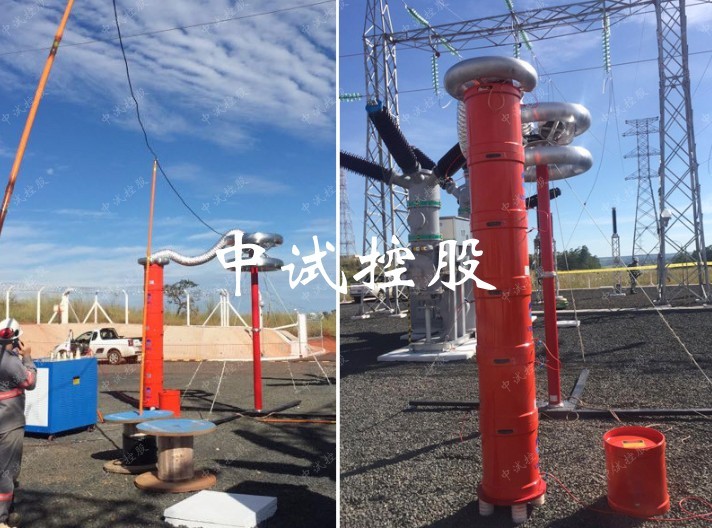

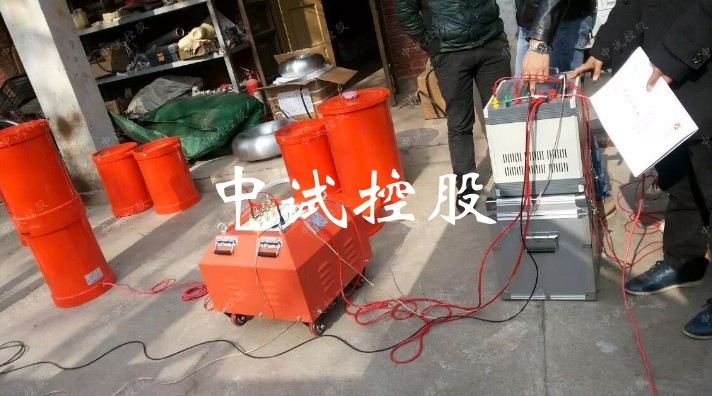

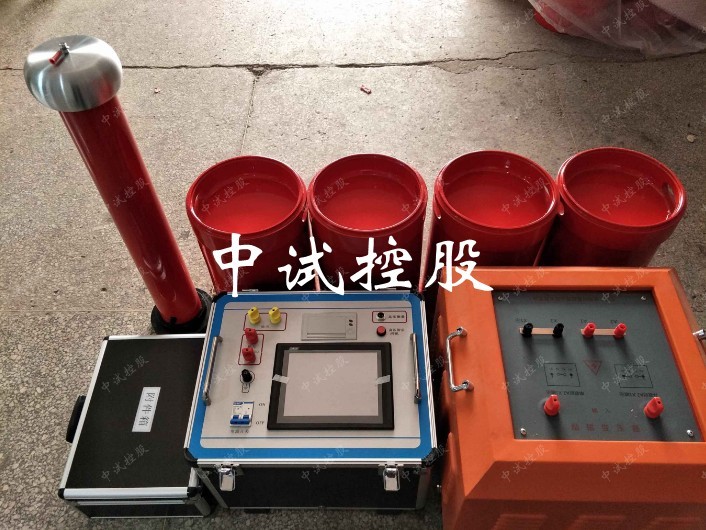

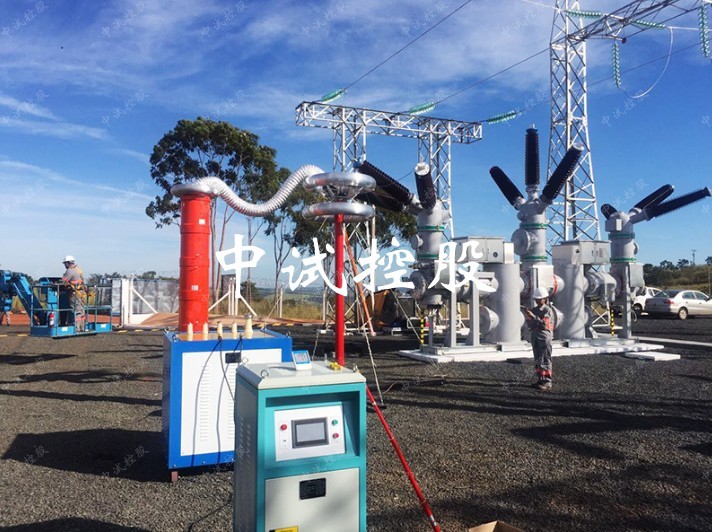

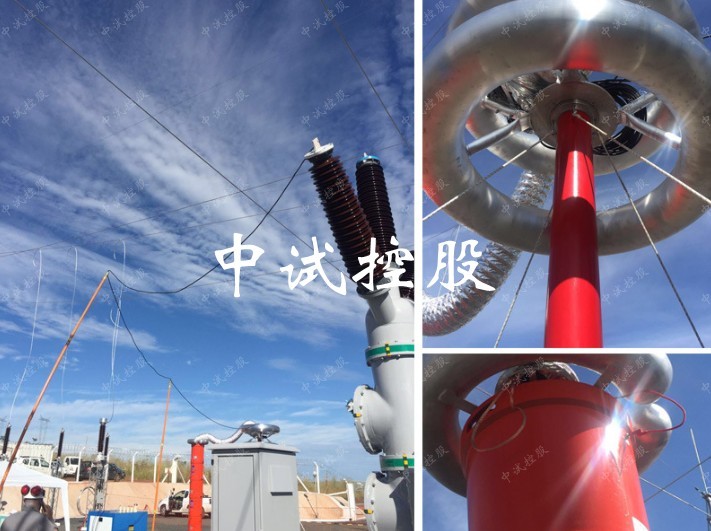

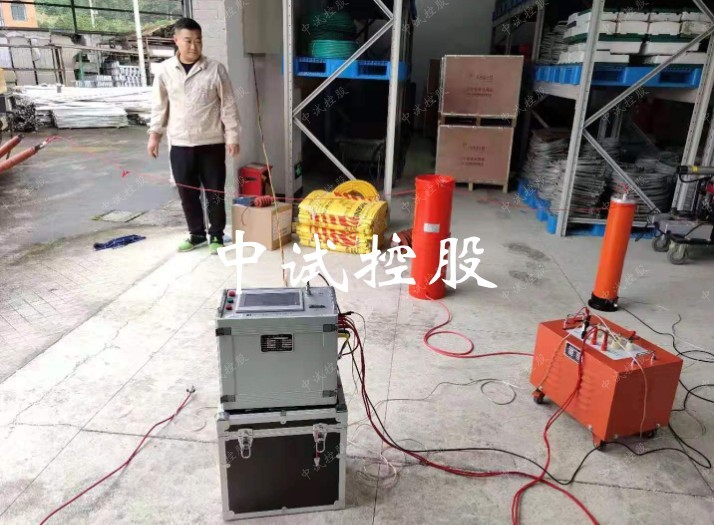

　　该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

　　串联谐振在电力系统中应用的优点：

　　1、所需电源容量大大减小。中试控股串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，中试控股电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

　　2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，中试控股谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

　　3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

　　4、防止大的短路电流烧伤故障点。中试控股在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

　　5、不会出现任何恢复过电压。试品发生击穿时，中试控股因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

　　我公司调频谐振装置主要功能及其技术特点：

　　1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪络电压值，以供试验分析。

　　2、整个装置单件重量很轻，*大不超过40kg，便于现场使用。

　　3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

　　工作模式为：全自动模式、手动模式、自动调谐手动升压模式、

　　4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。

　　5、装置自动扫频时频率起点可以在规定范围内任意设定，中试控股扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

　　6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

　　第二章 75kVA/25kV×3/1A变频串联谐振试验成套装置主要技术参数

　　(一) 指生产厂家代码

　　(二) 75kVA/25kV×3/1A变频串联谐振试验成套装置技术指标

　　1.额定电压：

　　25kV---满足10 kV电缆的交流耐压试验;

　　50kV---满足10 kV变电站系统的交流耐压试验;

　　2.输出电压波形畸变率：<1.0%

　　3.允许连续工作时间：额定条件下一次性工作15分钟

　　4.装置自身品质因数：Q>50

　　5.火力发电机试验时满负荷下品质因数：Q>10(与负载相关)

　　6.电缆试验时满负荷下品质因数：Q>30(与负载相关)

　　7.主变压器试验满负荷时品质因数：Q>30(与负载相关)

　　8. GIS，开关等试验满负荷时品质因数：Q>50(与负载相关)

　　9.输入电源：单相220V或380V

　　10.频率调节范围：20Hz～300Hz

　　11.系统测量精度：1.5%

　　12.装置具有过压、过流、零位启动等保护功能

　　变频串联谐振耐压试验装置操作手册

　　(三)设备遵循标准

　　《电气装置安装工程电气设备交接试验标准》 GB50150-2006

　　《高压谐振试验装置》 DL/T 849.6—2004

　　《电抗器》 GB10229.88

　　《电力设备预防性试验规程》 DL/T596-1996

　　《耦合电容器和电容分压器》 IEC358(1990)

　　(四)设备主要配置及技术参数说明：

　　1.变频电源1台：

　　额定功率：3kVA;

　　输入电压：单相220V或380V±10% 45～65Hz

　　输出电压：0～400V可调

　　输出电压频率：30～300Hz

　　0.1Hz步进可调

　　频率不稳定度≤0.02%

　　输出电流：0～7.5A

　　2. 高压谐振电抗器(共3台)：25kV/1A

　　额定工作电压：25kV

　　额定工作电流：1A

　　额定电感量：100H

　　连续工作时间：15min

　　温 升：小于60度

　　工作频率：30~300Hz

　　3. 激励变一台：

　　额定容量：3kVA

　　输入电压：200V/400V

　　输出电压：1kV/3kV,1kV用于10kV电缆以下耐压试验;3kV用于10kV变电站系统耐压试验;

　　4. 电容分压器一台：50kV纯电容式

　　自身电容量：2000pF

　　工作频率：30～300Hz

　　不确定度：1.5%

　　额定电压: 50kV/2000pF

　　5.测试线及附件壹套：

　　1) 内部连接线 1套

　　2) 使用说明书 1份

　　3) 试验报告 1份



　　变频串联谐振耐压试验装置操作手册

　　第三章 75kVA/25kV×3/1A变频串联谐振试验成套装置设备应用

　　(一)交联乙烯电缆的交流耐压

　　1、10kV电缆 300mm2 长度不大于1.5km，试验电压为21.75kV，试验频率为30Hz～300Hz

　　(1)电缆长度： 1.5km 截面积： 300mm2 对应的电容量范围为0.555μF,*高耐压试验值21.75kV

　　(2)谐振频率：1/6.28×√33.3×0.555×10-6=37Hz

　　37Hz下*大被试电容量时的试验电流：37×6.28×0.555×10-6×21.75×103=2.84A。

　　(3)选择设备：3kVA变频电源; 25kV/1A电抗器三台并联; 3kVA(1.2kV/2.4A)激励变; 50kV分压器;中试控股变频串联谐振耐压试验装置操作手册

　　3、电缆耐压时电抗器选用说明

　　(1)上述配置是按照*长电缆计算出的配置方案;

　　(2)对短电缆试验时，为了达到谐振，一般将三节电抗器串联(三节电抗器串联时，与50kV分压器的电容量可以自身谐振);

　　第四章 变频电源详细使用介绍

　　4.1.设备基本说明

　　4.1.1.电源：

　　将单相220V或三相380V直接与变频电源的“输入”连接，当电源为220V时，接输入A，C两相，当电源为380V时接A，B，C三相。

　　4.1.2.操作面板说明

　　电源开关：负责计算机部分的电源供给或断开。

　　复位：负载失谐、变频源过热以及其它保护动作后的故障复位。

　　停止：发生紧急情况的应急中断按键。

　　分压器信号：用于接入分压器低压臂，*大电压100V，输入阻抗 100M。

　　接地：用于系统安全接地。

　　液晶显示器：用于系统各参数、波形、菜单等的显示。

　　USB：用于上传试验数据。

　　输入：当电源为220V时，接输入A，C两相，当电源为380V时接A，B，C三相。

　　输出：变频电源输出至激励变压器输入。

　　4.1.3.接通电源

　　操作箱在上电后合上“电源开关”， 液晶点亮显示。

　　注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。

　　当风扇经常性的不启动时，建议立即与厂家联系。

　　当设备出现不可恢复性故障时，请不要自行拆卸仪器。

　　4.2.0. 触摸屏显示器：

　　调频电源的控制屏幕为全触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。

　　4.2.1.开机后，液晶的显示界面如图2所示。

　　图2 变频串联谐振耐压试验装置操作手册

　　自动试验：自动试验模式;

　　手动试验：全手动试验模式和半自动试验模式;

　　参数设置：各种试验参数的设置;

　　文件管理：查看和输出试验记录;

　　参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量;

　　4.2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数!

　　点击“参数配置”后，液晶的显示界面如图3所示。

　　起始频率：自动调谐时的开始频率，下限频率*高为20Hz，上限频率*低为200Hz。

　　终止频率：自动调谐时的结止频率，下限频率*高为200Hz，上限频率*低为300Hz，中试控股设置"起始频率"不可高于"终止频率"。当苐一次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。

　　起始电压：设置调谐时输出电压的初此值。

　　1. 对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V;

　　2. 对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。

　　阶段试验电压，试验时间：设置耐压试验电压的*高值和耐压时间。

　　1."阶段试验电压",如没有分段耐压试验,只设置苐一阶段试验电压和苐一阶段试验时间,其它阶段试验电压及时间均设0;

　　2.如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置;

　　激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4=7.5 中试控股变频串联谐振耐压试验装置操作手册

　　分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000;当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，中试控股电容分压器二次电压不能大于100V，超过100V显示不出电压。

　　自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，中试控股一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是*佳谐振点，试验电压有可能升不上去。

　　电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，中试控股文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。

　　闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备*高电压小于150kV时，设置为3kV;当设备*高电压小于150~300kV时，设置为5kV;当设备*高电压小于300~500kV时，设置为8kV;当设备*高电压小于500~800kV时，设置为12kV;此值为理论值，可根据现场需要自行设置。

　　过压保护电压：中试控股设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10%。

　　过流保护系数：设置变频电源输出电流的*高值，一般设置为100%。

　　短时间也可设置150%，主要是用于保护变频电源功率器件烧坏。

　　设置帮助：设置时一些提示帮助。

　　返回菜单：返回到主菜单，图2。

　　选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选
