检查电缆线路两端的相位

检查电缆线路两端的相位应一致，并与电网相位相符合。在电缆就地侧一相接地，在电源侧所对应相对地电阻为零，其余两相对地不通，则正确，依次试验另外两相。

4.4.2 测量各相对其余两相和金属屏蔽层及地的绝缘电阻

使用2500V兆欧表进行绝缘电阻的测量，中试控股且耐压试验前后，绝缘电阻测量应无明显变化。外护套、内衬层用500V兆欧表测量，绝缘电阻不低于0.5MΩ/km。

4.4.3 交流耐压试验

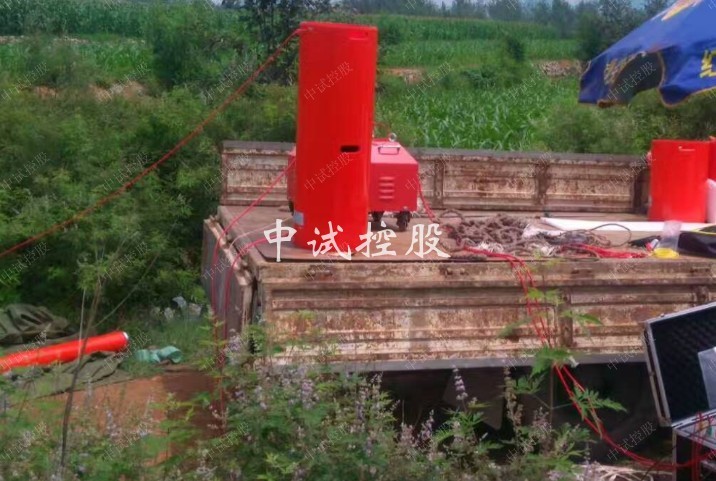

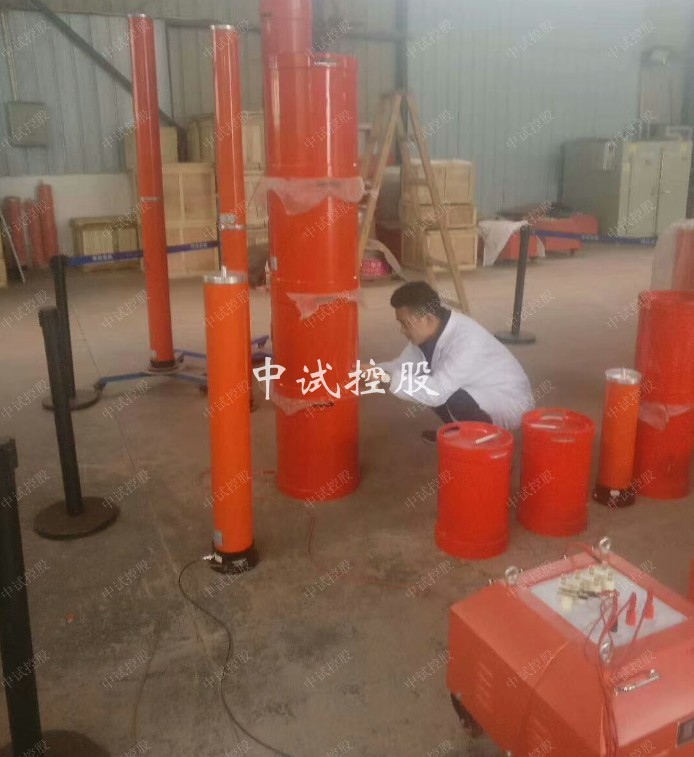

对电缆的主绝缘作20Hz～300Hz耐压试验，分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地，中试控股试验电压为额定电压的2倍U0，时间为15min。试验时严格按照串联谐振仪器说明书操作。

5电气试验安全注意事项

5.1电气试验安全用具

绝缘安全用具的绝缘状况十分重要，它的绝缘性能的好坏直接关系到工作人员的人

身安全，因此，必须制定严格的制度，按规定进行检查试验。对新购置或使用中的安全

用具，必须进行验收及定期试验。

试验前，应对安全用具外观进行仔细检查。

（１） 检查安全用具的完整性，中试控股如发现部件或零件缺损等，则应配齐后再进行试验。

（２） 检查安全用具的表面状态，若发现有裂纹、飞弧痕迹、穿孔、烧焦以及绝缘劣

化、受潮等缺陷时，应根据轻重程度和所在部位的重要性，分别进行绝缘的加强、修补

或干燥处理，并经试验合格为止。

（３） 检查安全用具是否安装牢固、可靠，若因机械强度影响作业的安全时，应在处

理后再使用。当某些用具具有特殊机械强度要求时，则应做有关的机械试验。

5.2电气试验具备的安全条件

（1）高压试验区域必须有良好的接地系统，以保证高压试验测量准确度和人身安全。试验设备的 接地点与被试设备的接地点之间应有可靠的金属性连接。接地点应有明显可见的标志。

（2）试验室应保持光线充足，门窗严密，通风设施完备。通往试区的门与试验电源应有联锁装置，当通往试区的门打开时，应发出报警信号，并使试验电源跳闸。户外试验场宜有电源开关紧急按钮，以便在发生危急情况时可迅速切断电源。

（3）试验区域内地面平整，留有符合要求、 标志清晰的通道。室内布置整洁，不许随意堆放杂物。试验室周围应有消防通道，并保证畅通无阻。

（4）高压试验区域应按规定设置安全遮栏、标示牌、 安全信号灯及警铃，控制室应铺

橡胶绝缘垫。

（4）试验设备应保持良 好状态，发现缺陷及时处理，并应做好缺陷及处理记录。不准试验设中试控股备带缺陷强行投入试验。

（5）对易燃易爆或放电后可能产生毒性物质的设备应作好防火、防爆、防毒措施。试验室内禁止吸烟，严禁烟火。试验人员在工作期间禁止喝酒，酒后以及情绪异常时，不得参加试验工作

（6）本规程在执行中如遇有因试验室环境条件的特殊情况，在不降低本规程 安全水平

的前提下，可作补充规定，但必须经本单位主管领导 （总工程师） 批准后执行。

（7）任何人发现有违反本规程，危及人身和设备安全的行为时，应立即制止。

5.3保证电气试验的安全措施

（1）对涉及到主要试验设备的重要试验项目，试验负责人应组织编写高压试验方案。

（2）试验负责人应对试验工作的安全全面负责。 在试验过程中， 由试验负责人统一发布操作指令。在试验过程中，试验负责人应始终留在现场，因故必须离开时，应指定能胜任的人员临时代替，或暂停试验工作。

大型或危险性较大的试验任务，根据现场的安全条件，中试控股可由试验负责人指定专责监

护人。专责监护人不得兼任试验操作人或从事其他工作。

（3）在高压试验试区周围，应设置遮栏，并在遮栏上悬挂适 当数量的 “止步， 高压危险！” 标示牌。标示牌的标示必须朝向遮栏的外侧。

在户外试验场进行试验时，除设置必要的遮栏和标示牌外，还派专人监视，以防人

员闯入试区。

（4）在同一试验区域同时进行不 同的 高压试 验时，各试区间必须按各自的安全距离用遮栏隔开，同时设置明显的标示牌，留有安全通道。

（5）高压试验接地方式，应保证测量准确度和人身设备安全。

应该接地的高压试验设备和试品外壳必须良好接地。

进行高压试验时，试验设备邻近的其他仪器设备应有防止感应电压的措施，短接并

可靠接地。

（6）为防止高压试验时电磁场影响和地电位升高引起反击， 试验室应有相应安全技术措施。对重要的仪器和弱电设备应装设防止放电反击和感应电压的保护装置或其他安全措施。

5.4电气试验过程中注意事项

（1）试验装置的电源开关，应有明显可见的断开点。

（2）在加压前，试验负责人必须检查 验设备和试品，检查试验接线、表计倍率、调压器零位及测量系统的开始状态，检查试验设备高压端接地线是否已拆除，检查安全措施的完成情况，均正常无误后方可加压。

（3）命令试验人员离开试 品和高 电压试 区，转移 到安全 地带。一 切检 查无 误后 由试验负责人下令加压，操作人员应复诵 “注意合闸！” 并鸣铃示警。

（4）升压过程中应有人监护并呼唱，并有专人监视试验设备及试品。

（5）在升压过 程 中，若发现异常情况，应即停止试验， 然后降电压、切断电源，并在电源开关把手上挂 “禁止合闸，有人工作” 标示牌。试验设备和试品只有经充分放电接地后才能进行检查，待查明原因，处理后才能恢复试验。雷雨时，应停止户外试验场的高压试验。

（6）加压结束后，电压降至零，由加压人员或指定的专人断开电源。 对高压试验设备和试品经充分放电并可靠接地后，方可更改接线或结束试验。

（7）对试验设备和试品放电应使用接地操作棒。 使用接地操作棒时，手不得超过握柄部分的护环。接地线与人体的距离应大于接地操作棒的有效绝缘长度。中试控股对高压试验设备和试品在进行高压试验前后的放电时间，一般不短于５ ｍｉｎ 。

（8）试验间断时，应断开试验电源， 电源回路应有试验人员能看见的明显断开点，并

在刀闸负荷侧操作把手上悬挂 “禁止 合闸，有人工作！” 标示牌，恢复试验时，应重新

检查试验接线和安全措施。

（9）试验结束后，应拆除自装的临时短路接地线，清理现场。

（10）在停电设备上进行改接线及设备维修等工作时，中试控股应在断开的电源开关负荷侧装设接地线，并在断路器和隔离开关（或低压开关） 的操作把手上悬挂 “禁止合闸，有人工作！”

标示牌。必要时，应加锁。

试验人员必须在确认设备已停电，电源开关负荷侧已装接地线， 验明设备无电压，并可靠接地后方可进行工作。

（11）　凡离地面２ ｍ 以上的地点进行工作都应视作高处作业。担任高处作业的人员必须身体健康。必须佩带双钩安全带。患有精神病、癫痫病、高血压、心脏病等的人员不准从事高处作业。
