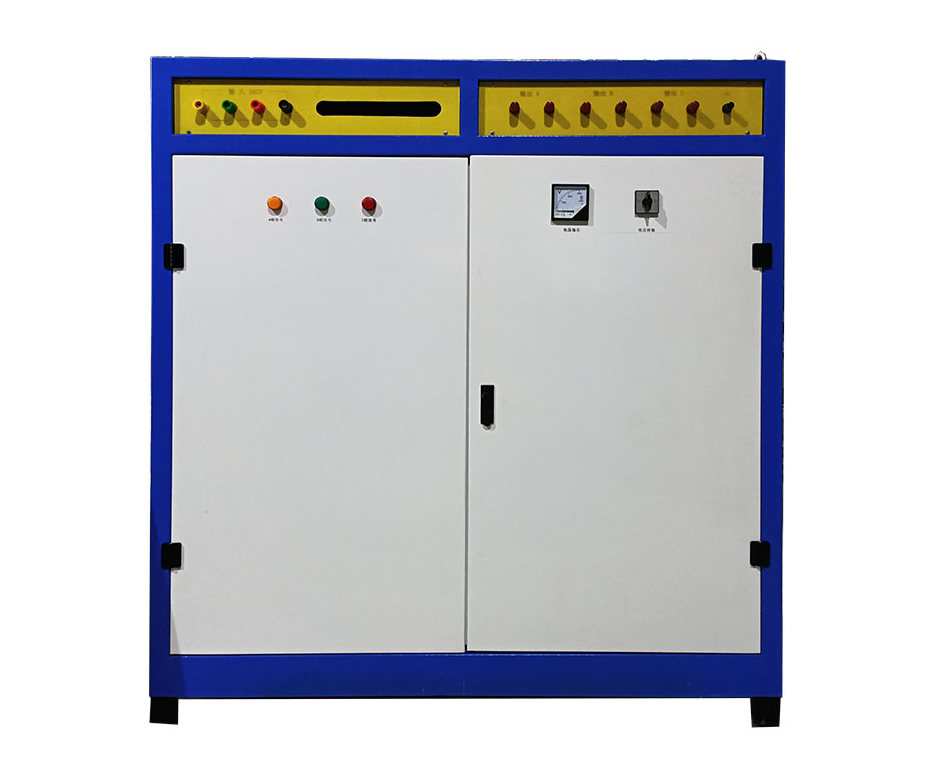

ZSDDG-8000 全自动大电流发生器


  • 应用于发电厂、变配电站、电器制造厂、机电设备生产企业
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 采用先进的微电子处理技术
    • 无须人工干预,自动程度高,可靠性好≤1%
    • 当电流接近目标电流时,升流速度会自动减慢

  • 湖北电气百强企业 / 华中大区最大生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业最高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们








  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

大电流发生器为低电压、大电流干式试验变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验,是各行各业在电气调试中需要大电流场所的必需设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制,该大电流发生器具有体积小、重量轻、性能好,使用维修方便等特点。
主要用于一次母线保护及各种电流互感器,电动机保护器,空气开关,开关柜,断路器,保护屏等校验。
采用标准
DL/T 596-2005《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》

产品别称

全自动大电流发生器、全自动升流器、全自动大电流测试设备、智能大电流试验装置

产品特征

1、数据大屏液晶显示,读数清晰、直观;全中文界面,操作简单明了,可适应多种应用场合;
2、轻触式按键操作,全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制;
3、状态提醒功能,引导式操作,即使在无说明书的情况下亦可熟练操控;
4、试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全;
5、试验结果显示功能,可自动判断试验结果(试验通过或试验失败);
6、试验结果声音辨别功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果;
7、暂停功能,自动控制时,此功能可做到在任意点实现电流升/降过程的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;
8、 试验时间可任意设定,0 ~ 9999秒(分);
9、自动计时功能,自动计时显示试验结果,设备自动回到零位;
10、手动控制模式,此模式类似于传统的电动升/降方式,电流的增加/减少由按钮控制,设备自动判断上/下限位,有过电流保护等功能,整个试验过程手动控制,按需操作;

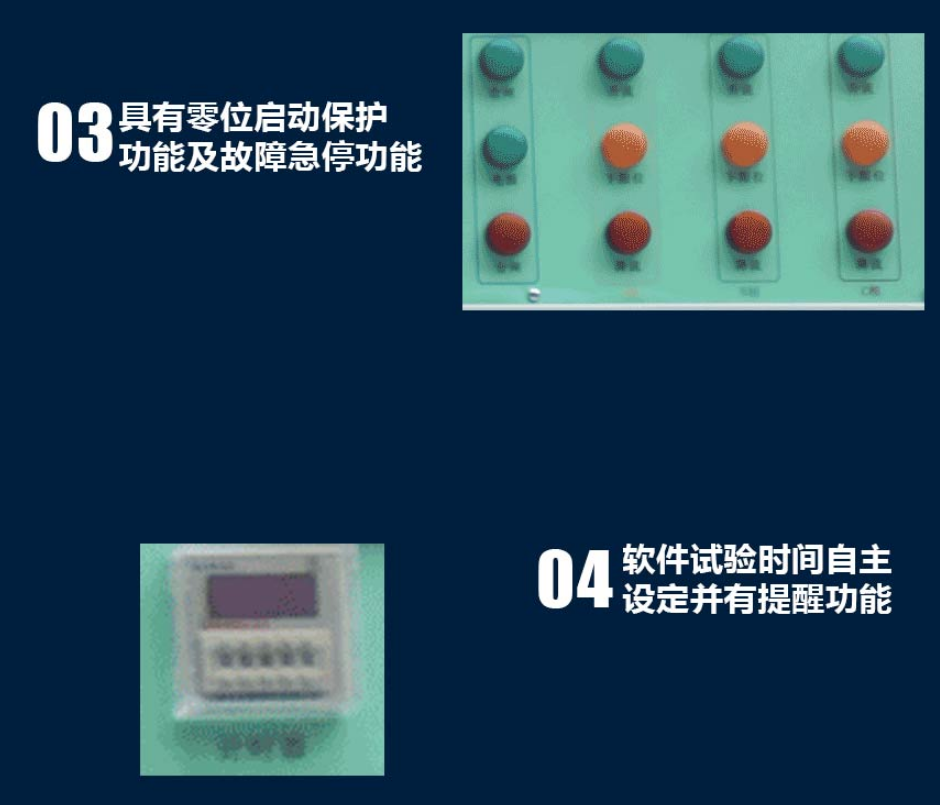

11、带停止/紧急按钮,可手动复原;
12、电流升降速度智能控制,当电流接近目标电流时,升流速度会自动减慢;
13、通讯,可选配通讯功能,结合本公司专业设计的控制软件,实现远程控制和数据监控。(选配)

参数

1、额定容量(常用参数):3kVA
2、输出电流一:AC 0 ~ 1000A,0 ~ 3V
3、输出电流二:AC 0 ~ 500A,0 ~ 6V
4、电压测量精度:1%FS ± 3 字
5、电流测量精度:1%FS ± 3 字
6、计时长度:0 ~ 9999 S
7、电源电压:AC 220V ±10%,50Hz±1 Hz
8、使用环境:温度-10~40℃,相对湿度<80%
9、外形尺寸:450x350x376 mm3

1



销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSDDG-8000 全自动大电流发生器说明书 2014年05月07日 点击下载
ZSDDG-8000 全自动大电流发生器PDF说明书 2014年05月07日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

大电流发生器使用方法

一、使用方法
       a)按工作原理图接好线路。变压器外壳、操作台等必须接地良好。
       b)接通电源,操作台上的绿色指示灯亮,再按起动按钮,红色指示灯亮,显示升流器等待升流。
       c)顺时针均匀旋转调压器,使输出电流指示直至所需的大电流。为了保证测试精度,可在仪表线柱上串接一标准电流表。
       d)试验中,一旦出现异常情况,应立即切断电源,查明原因后再行试验。
       e)试验完毕,必须将调压器调回零位,按停止按钮切断电源;切断工作电源后,方可拆除试验接线,以保证安全。
二、注意事项
       a)本大电流发生器是为短时间的工作而设计的,所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防过热,其时间范围如下:

        b)新安装和长时间不用的变压器,运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻,在电阻值不低于0.5兆欧时,方可使用。
       c)使用中,升流变压器和操作台必须可靠接地,经保证安全。
       d)升流时应缓慢均匀,搬动时应避免过大的震动。
       e)调压器与电刷接触表面应保持清洁,视情况可用90%酒精蘸棉纱擦拭干净。
       f)该大电流发生器应存放于室内清洁、通风、干燥之处。



大电流发生器工作原理及注意事项

       该大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构,操作和数据读取较为方便,是各行业在电气调试中需要大电流场所的必备设备。
【仪器工作原理】
       本系列产品输入工作电源后,可通过调节调压器输出电压而获得试验所需的大电流。
       其工作原理图如下:
       TA—停止按钮    QA—起动按钮
       K—零位开关      A—电流表
       V—电压表        KM—交流接触器
       KT—互感器      KA—电流继电器
       T—调压器      HD LD—信号灯
       【仪器使用方法】
       1、按电气原理图接好工作线路,变压器外壳,操作台等必须良好接地。
       2、接通电源,操作台上的绿色指示灯亮,按下起动按钮,红色指示灯亮,此时升流器等待升流。
       3、顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流,为了保证测试精度,可在仪表接线柱上串联一标准电流表。
       4、试验过程中,一旦发现不正常的现象,应立即切断电源,查明原因后,再进行试验。
       5、试验完毕,必须将调压器回零,按停止按钮切断电源,切断工作电源,方可拆除试验接线,以保证安全。
       6. 在做大电流试验时,按产品的电路图正确接好工作线路。根据输出电流的大小,选择好大、小量程开关的位置。先将调压器回到零,再按下起动测试到按钮(绿色),此时,手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表,直到所需的电流值为止,试验到所定的值后立即将调压器手轮反时针方向回零,按下停止按钮,切断电源。
       【仪器使用方法及注意事项】
       1、仪器必须有良好接地。
       2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关,此时升流器等待升流。
       3、顺时针均匀旋转调压器,注意控制台上输出电流指示,直到所需的大电流.
       4、试验过程中,一旦发现不正常现象,应立即切断空气开关电源,查明原因后再进行试验。
       5、试验完毕,必须将调压器回零,按空气开关切断电源,切断工作电源,方向拆除试验接线,以保证安全。
       使用方法及注意事项注意事项:
       1、新安装和长时间不用的升流器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。
       2、使用中升流变压器和操作台必须可靠接地,以保证安全。
       3、使用时应缓慢均匀升流,搬运时应避免过大的震动。
       4、调压器与电刷接触表面应保持清洁,视情况有90%酒精蘸棉纱擦拭干净。
       5、本设备是为短时间的工作而设计的,所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防过热
       6、本设备应置于清洁、通风、干燥的室内保存。



为什么要用大电流测量断路器的回路电阻?

       电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备,国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定:应采用直流压降法测量,电流不小于100A。
       断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。接触电阻的存在,增加了导体在通电时的损耗,使接触处的温度升高,其值的大小直接影响正常工作时的载流能力,在一定程度上影响短路电流的切断能力。因此,断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。
       接触电阻的测量有许多种方法。日本学者Isao Minowa提出用超导量子器件测量接触电阻,H.Archi提出利用电解槽法测量接触电阻,波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻,这些方法一般是在实验室条件下进行电接触研究所采用的方法。工程中,通常采用四端子法来测量实际触点的接触电阻。
       以前,通常采用直流双臂电桥测量断路器的接触电阻。但是,当使用双臂电桥进行断路器导电回路电阻的测量时,由于双臂电桥测量回路通过的是微弱的电流,难以消除电阻较大的氧化膜,测出的电阻示值偏大,但氧化膜在大的电流下很容易被击穿,不妨碍正常电流通过。因此,测试采用直流压降法测试时,电流不得太小。
      采用最新电源技术,精度高,体积小,重量轻,接线简单,使以前很麻烦的现场断路器回路电阻的测试变得更轻松、更方便。

使用维护注意事项

1、开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。
2、长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻应不小于0.5兆欧。
3、输入电压符合铭牌上所的电压值(~220V,~380V),其值差应在±10%,频率为50Hz。
4、电流档开关不准带负荷操作。
5、操作时,应均匀缓慢旋转手轮,以免损坏调压器。
6、满负荷时工作时间不得超过5分钟,继续工作时间应小于2.5分钟,但工作周期应大于10分钟。
7、升流器外壳有接地端子,使用时应良好接地。

 大电流发生器为低电压、大电流干式变压器。适用于频率50HZ开关,电流互感器或其他电器设备的升流及负载试验。该产品采用一体化结构,操作和数据读取较为方便,是各行业在电气调试中需要大电流场所的必备设备。



导线
