ZSXL-Y 输电线路异频参数测试系统


  • 快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量
  • 参考标准: GB/T1029-2005,JB/T8446-2005
    • 测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
    • DSP数字信号处理器为内核
    • 2048组多数据保存、USB接口数据导出

  • 湖北电气百强企业 / 华中大区最大生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业最高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们




新款新款
新款新款
新款新款
新款新款
新款新款





  • 简介

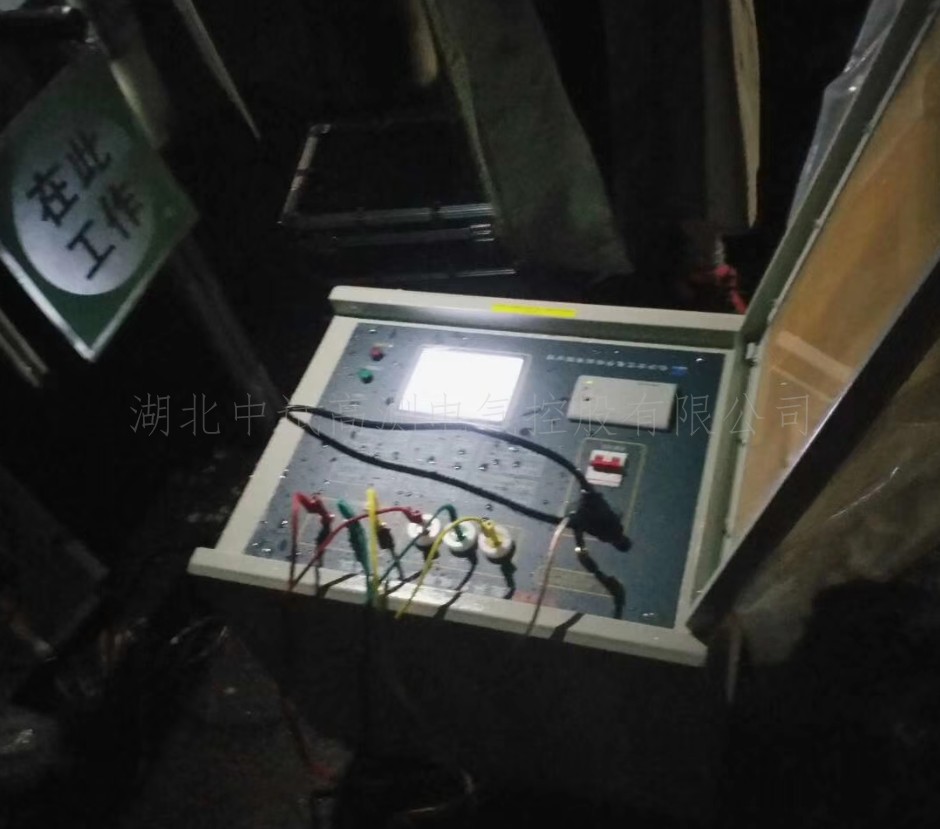

  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

ZSXL-Y输电线路异频参数测试系统,集成异频测试电源、测量仪表、数学模型于一体,消除强干扰的影响,保证仪器设备的安全,能极其方便快速、准确地测量输电线路的工频参数。

产品别称

输电线路异频参数测试系统、线路异频参数测试系统

产品特征

1、本输电线路异频参数测试系统能快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ;
2、抗干扰能力强,能在异频信号与工频干扰信号之比为1:10的条件下准确测量;
3、外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;
4、输电线路异频参数测试系统以DSP数字信号处理器为内核,实现测试电源、仪表、计算模型集成化,将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶,旋转鼠标操作方式,面板汉字微型打印机打印结果,操作十分简便;
5、测试过程快捷,仪器自动完成测试方式控制、升压降压控制和数据测量和计算,并打印测量结果,一个序参数的测量约一分钟就能完成,试验时间缩短,工作量大大减小,5分钟内可完成传统方法两个小时的工作量;
6、测量精度高,仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz),轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;
8、输电线路异频参数测试系统可以保存2048组测试数据,并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相,AC380V±10%,15A,50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相,0~200V(有效值<±1%)
最大输出电流 5A
输出频率 47.5Hz,52.5Hz (<±0.1HZ)
有功功率 功率因数在0.1~1.0时,±0.5%读数±1个字
有功功率 47.5Hz,52.5Hz (<±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1~30μF
阻抗 0.1~400Ω
阻抗角 0°~360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时,±1%读数±0.01μF
<1μF时,±3%读数±0.01μF
阻抗 ≥1Ω时,±1%读数±0.01Ω
<1Ω时,±3%读数±0.01Ω
阻抗角 测试条件:电流>0.1A
±0.3°(电压>1.0V),±0.5°(电压:0.2V~1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险,过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求,将仪器大地端子可靠接地),不会烧坏仪器。
波形畸变率 正弦波,畸变率<2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV,1min,无击穿飞弧;满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境:环境温度:-15℃~40℃;相对湿度:≤90%
外形尺寸 550*440*585mm3
重量 61kg

附件清单

名称 说明 数量
仪器主机 黄、绿、红 1套四根
电压信号线 黄、绿、红 1套四根
三相电源线 黄、绿、红 1套
100mA保险 100mA 10只
备用打印纸 / 2卷
保护接地线 裸铜线 1根
附件箱 / 1个
U盘 数据导入导出用 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张
