产品简介


ZSSC-9600单芯带电电缆识别仪主要适用于110kV. 220kV. 500kV单芯带电电缆识别,单芯电缆由于运行安全的需要,多数设计为铠装单端接地,现有的电缆识别设备,识别方法必须是电缆两端铠装接地,所以无法完成单芯带电电缆的识别工作。本识别仪通过卫星授时技术,检测单芯运行电缆工频电流、相位,并分析电流趋势,从而进行唯一性判别电缆 ,目前该技术处于领先水平。

产品别称

单芯带电电缆识别仪、单芯带电电缆检测仪、单芯带电电缆测量仪、110kV单芯带电电缆识别仪、220kV单芯带电电缆识别仪、500kV单芯带电电缆识别仪、高低压单芯带电电缆识别仪

产品特征

1、用户通过ZSSC-9600单芯带电电缆识别仪从多根单芯带电电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本仪器无需近端标定,可以直接两端开始识别,不用来回跑,快速准确,大大提高识别的效率。
2、同时,本ZSSC-9600单芯带电电缆识别仪可通过两端电流之差测得所测电缆段的线路状况,两端电流之差为电流在该段电缆传输途中产生的分流电流,即为线损电流,若是线损电流较大,则线路可能存在漏电或窃电现象,需作排查处理。

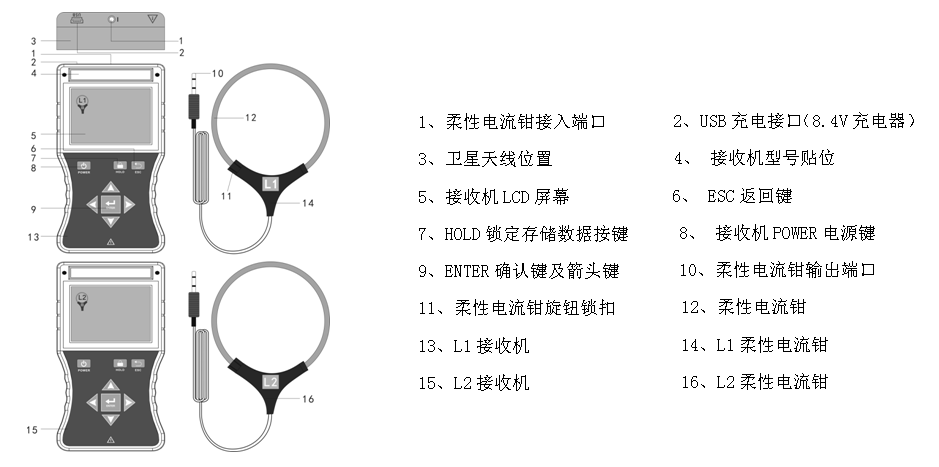

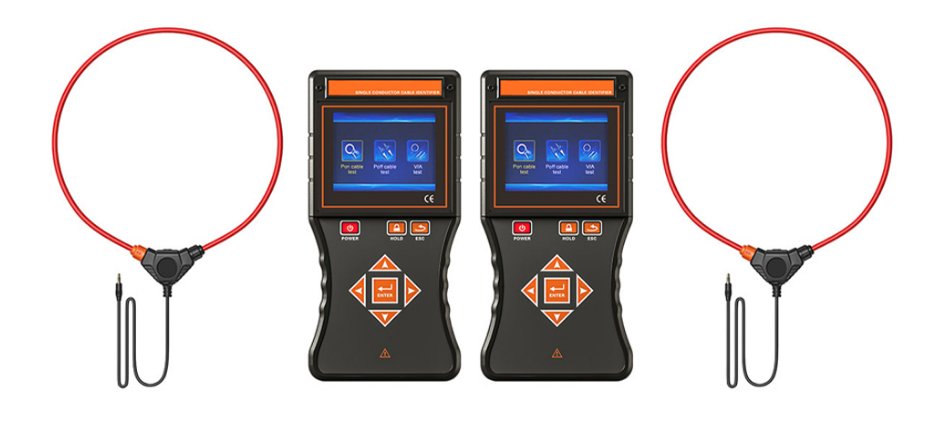

仪器主要由两台接收机、两把柔性电流钳组成,携带和操作都非常方便。

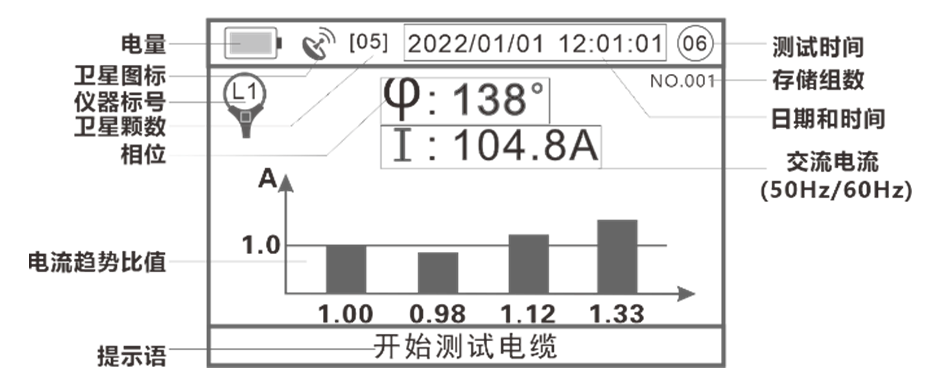

3、接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器、GPS定位模块,结合精准算法,时时分析显示被测电缆的电流、相位、及电流趋势。可测交流电流量程为AC 0.00A~2000A(50Hz/60Hz),相位1°~360°。
4、柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别电缆瞬态电流及电流趋势,口径达300mm,操作都非常方便。

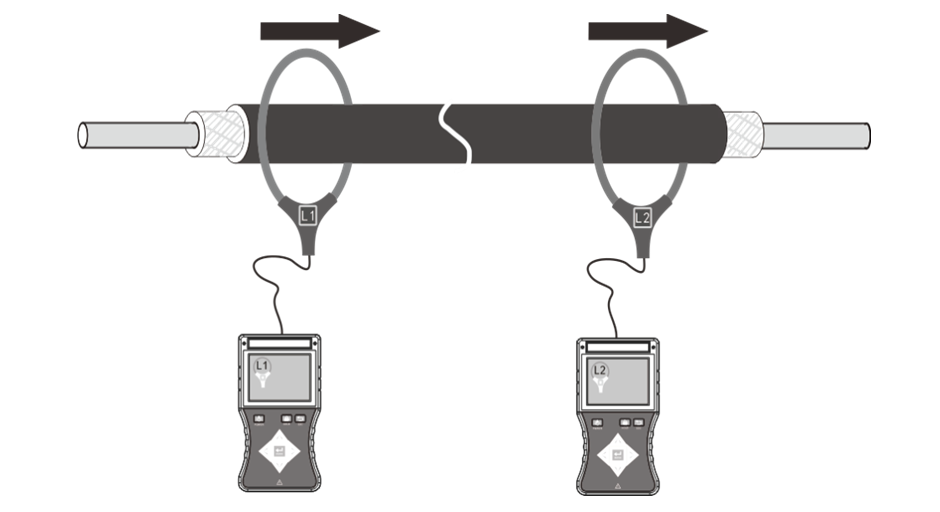

特别提示:本ZSSC-9600单芯带电电缆识别仪主要用于单芯带电电缆识别,识别时两把电流钳的箭头方向指向电缆的远端;当仪器连续工作超过30分钟后,请重新开机搜索卫星信号并获得授时再使用。

ZSSC-9600单芯带电电缆识别仪参数

功能

单芯带电电缆识别,交流电流、相位、电流趋势测试,线损电流

识别电缆电压低等级

主要110kV220Kv 500kV单芯带电电缆;部分及其他单芯带电电缆

电源

7 4V 3Ah可充锂电池,充满电连续工作约10小时

电流频率

50Hz60Hz

额定电流

230mA max

显示模式

3.5寸真彩液晶屏显示1彩色图标指示

电流钳方向

电缆识别时,两把柔性电流钳箭头方向指向电缆远端

接收机尺寸

长宽厚207mmx101mmx45mm

柔性电流钳

长约1m,线径约7.5 mm

识别距离

500km以上

柔性钳内径

300mm

引线长度

柔性电流钳引线长度: 2m

量程

电流: 0.00A ~ 2000A AC(50Hz/60Hz)

相位: 1°~360°

频率: 40Hz~70Hz

精度

电流: +2%+3dgt

相位: 15°

频率: +2Hz

检测速率

15/

电缆判别

两端仪器所测相位差值小于40°、电流差值小于10%、比例趋势相同,两端比例趋势值之差小于5dgt,可判断为目标电缆

背光控制

在功能选择界面下按上下箭头键可以调节LCD背光亮度

自动关机

开机约1小时后无操作,仪表自动关机,以降低电池消耗

电池电压

当电池电压低时,电池电量低图标显示,提醒给电池充电

充电器

9V DC充电器

充电接口

USB充电接口

工作温湿度

-10°C ~ 40°C ; 80%Rh以下

存放温湿度

-10C~50°Cs95%RH,无结露

仪器质量

电流钳:2x170g接收机:2x474g(带电池)

耐压

AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT m 600VIEC61010-031IEC61326 I污染等级2

附件

1

接收机

2

2

工具包

1

3

柔性电流钳

2

4

9V USB充电器、充电线

2(充电器、充电线各2)

5

7.4V锂电池(仪表内置)

2

6

说明书

1

7

出厂报告

1

8

合格证

1
