ZSCT-Z 智能电导盐密测试仪


  • 适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试
  • 参考标准:参考标准: GB/T16434—1996
    • 采用进口铂电极
    • 具有系统自动校验功能,开机自动校验,提高测量准确度
    • 全量程自动切换、温度自动补偿功能、微型打印功能

  • 湖北电气百强企业 / 华中大区最大生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业最高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们








  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

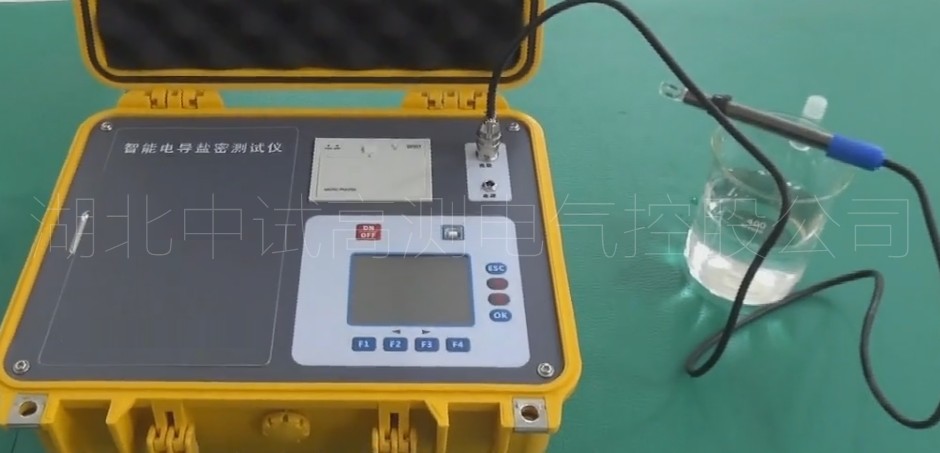

ZSCT-Z智能电导盐密测试仪也称为直读式等值盐密度测试仪,专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式,读数直观。使用旋转鼠标,操作简单。此智能电导盐密测试仪自带微型打印机,方便数据保留和对比。大屏幕液晶显示,所有参数和结果一目了然。内置大容量锂电池,方便野外现场测试。

智能电导盐密测试仪遵照GB/T16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

批量出口

国内第一家批量出口产品,多功能直读式,无须换算;交直两用一体化设计,同时测量溶液的电导率、温度等其它参数,并具有温度自动补偿功能。

突出优势

仪器具有系统自检功能,开机自动校检,提高测量准确度;内置绝缘子等值盐密度计算公式,读数直观;采用外置电源和内置电池两种方案,方便实验室或野外使用。

大容量存储

内置大容量数据存储器,可存储超过10000组测量数据,方便现场准确、真实、有效地记录结果;自带微型打印机,直接打印测量数据。



在电网系统中,电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区,工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面,极易形成污秽层,由于污秽绝缘子的绝缘强度大大降低,极易引起绝缘子在正常运行电压下闪络,造成大面积停电,形成污闪事故。
污闪事故不同于一般单纯的设备事故,它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱,多次污闪跳闸即有可能带来整个系统的崩溃,造成大面积、多设备的连锁事故。
因此,在设计建造电网系统前,应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级,据此选择合适的外绝缘爬电比距;对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备,应当保证每年至少检测一次其表面污秽程度,以衡量是否可能引起污闪事故,作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径,尽量使污闪事故率降低到可接受的程度,最大限度降低污闪事故对国民经济的影响。
由于绝缘子表面的污秽包含溶性成分和不溶性成分,其中盐密度(常用等值盐密度ESDD衡量)是指绝缘子表面层污秽中的可溶成分与表面积的比值,区别于灰密度(NSDD)。根据电网污秽划分新标准,污秽度中盐密和灰密之间的关系在5—10倍分散,相同等值盐密不同灰密的绝缘子可能处于不同污秽等级,故污秽等级的确认需要等值盐密度和灰密度组合才可确定。
我公司根据电力行业防治污闪的要求,结合电网污秽划分等级新标准,根据客户需求设计研发了智能电导盐密测试仪,操作简单、功能齐全,得到了行业客户的一致认可。

仪器介绍
智能电导盐密测试仪,也称为直读式等值盐密度测试仪,专为测试智能电导盐密度而设计。系统内置智能电导盐密度计算公式,读数直观。人机交互采用真彩TFT液晶屏,操作简单,所有参数和结果一目了然。仪器自带微型打印机,方便数据保存和对比。提供外部供电和内置电池两种供电方式,方便实验室和野外现场测试。本仪器遵照最新标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

产品别称

智能电导盐密测试仪、盐密测试仪、 盐密仪

产品特征

1、 直读式,绝缘子表面盐密度直接显示
2、 本智能电导盐密测试仪采用进口铂电极,稳定可靠;
3、 测量范围大,盐密测量范围为0.0001mg/cm2~9.9999mg/cm2;
4、 仪器带微型打印机,方便现场准确、真实、有效地记录结果仪器内置大容量充电锂电池,并带有电量显示功能。方便野外使用;
5、 具有温度自动补偿功能。溶液电导值自动补偿为20℃时的取值;
6、 测量数据准确,盐密分辨率0.0001位;
7、 具有系统自动校验功能,开机自动校验,提高测量准确度;
8、 采用旋转鼠标菜单操作,操作简单易学,方便使用;
9、 全量程自动切换。提高了低盐密度时的准确度;
10、中文液晶显示(可以根据客户需要定制全英文显示);
11、显示屏具有背光功能;
12、该智能电导盐密测试仪可以测量溶液的电导率、温度等。

参数

测量范围 盐 密 0.0001mg/cm2~9.9999mg/cm2(按X-4.5型绝缘子为准)
温 度 0℃~95℃
阻性电流测量范围(峰值) 电导率 0~100000μs/cm
测量精度 盐 密 分辨率0.0001位,满量程精度优于±2%
温 度 分辨率0.1位,精度优于±0.5℃
电导率 分辨率为量程的1/1000,满量程精度优于±0.5%
注:在测试低浓度溶液时选用电极常数K值小的电极;在测试高浓度溶液时选用电极常数K值大的电极 详细选型参见第九节随机附件部分
显示输出方式 A.液晶显示测量结果
B.通过打印机可直接输出测量数据
C.通过数据线上传到电脑进行处理
使用条件 环境温度 0℃~50℃
相对湿度 ≤80%
电 源 AC220V±10%
体积与重量 体 积 355×250×140mm3
重 量 约2.5kg

供电方式(交直两用)
在开机状态下,会自动提示剩余电量!
如剩余电量低,请更换电池后再使用。

★将仪器面板左侧的盖板取下更换:5号AA碱性电池1.5V,数量6节。
★仪器用外接电源供电时,请使用本仪器专用电源适配器接市电220V。


术语解释
污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。
T等值盐密度TT: TT指污秽液等效为相同电导氯化钠溶液的溶质密度,通常以kg/TT 表示。
附盐密度(SDD) : 沉积在绝缘子一给定表面(金属部分和胶合材料不计入此表面)上的盐量除以该表面的面积;它通常以mg/cm²表示。
现场污秽度等级: 将污秽严重程度从非常轻到非常严重按SPS(ESDD/NSDD的最大值)的分级。
灰密度(NSDD): 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积,一般表示为mg/cm²。
绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与 的积;它通常以mm/kv来表示。



测试步骤

选取绝缘子

带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子;

非带电绝缘子串应取任意位置的三片绝缘子。

配置溶剂

建议选用去离子水,即蒸馏水,或者饮用纯净水,要求其电导率小于10μS/cm

取水量过少时,会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。

方法一:对单片普通型悬式绝缘子,建议用水量按300ml取。当被测绝缘子(包括悬式绝缘子及支柱绝缘子的单元裙段)的表面积与普通型悬式绝缘子不同时,可根据面积大小按比例适当增减用水量,具体用水量如下表:

 绝缘子表面积与盐密测量用水量的关系

面积(cmPP2PP)

1500

15002000

20002500

25003000

用水量(ml)

300

400

500

600

方法二:按每平方厘米表面积用水0.2ml计算总用水量。

擦试表面污秽

建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。

以纱布和蒸馏水为例,擦拭步骤如下:

1、取两片纱布侵入上述7.2中配置好的蒸馏水中,再用洁净镊子把水挤干后取出。

2、使用第一片湿纱布擦拭绝缘子,直至绝缘子表面基本洁净。

3、使用第二片湿纱布擦拭绝缘子,直至绝缘子表面完全洁净。

注意事项:湿纱巾取出时以不滴水为宜,保证在擦拭时溶液不流失,否则测试结果会有偏差。

溶解

将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中,充分搅拌,使污秽充分溶解在去离子水中,得到污秽溶液。

注意事项:未溶解物质为非可溶性物质,其对测试结果没有影响。

测试

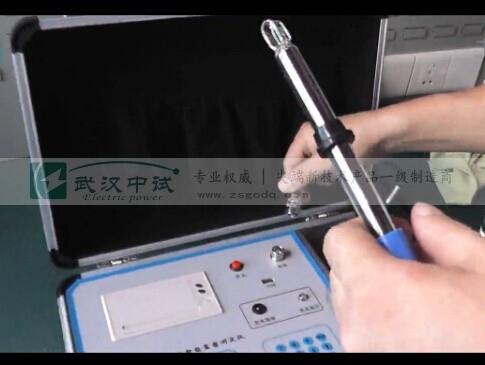

将电极插入溶液中,打开仪器,点击“开始测试”,进入测试页面,等待2分钟后再读数。本仪器内置智能电导附盐密度的计算公式,可以直接读出盐密值。

注意事项

1、将电极长度的1/3以上插入溶液,过短将会影响温度测量。

2、测试时不宜让电极接触杯壁,以免影响电导值和温度值。

打印

上述步骤完成后,本次测量即完成。点击“打印”,可以打印测量结果;





附件清单

名称

数量

主机

1台

电极(K=1.0)

1支

取样布

4包

5号碱性电池

6节(1.5V)

专用电源适配器

1个

USB数据线

1条

400ml烧杯

2个

防水箱

1个

使用说明书

1份

出厂报告

1份

合格证

1张

















































销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365

注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSCT-Z 智能电导盐密测试仪说明书 2014年04月19日 点击下载
ZSCT-Z 智能电导盐密测试仪PDF说明书 2014年04月19日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。





经验库



智能电导盐密测试仪的术语解释

        智能电导盐密测试仪也称为直读式等值盐密度测试仪,专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式,读数直观。使用旋转鼠标,操作简单。仪器自带微型打印机,方便数据保留和对比。大屏幕液晶显示,所有参数和结果一目了然。内置大容量锂电池,方便野外现场测试。

仪器遵照GB/T 164341996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

武汉中试研制的智能电导盐密测试仪的术语解释如下:
        1
、等值盐密度:指污秽液等效为相同电导氯化钠溶液的溶质密度,通常以kg/ 表示。
        2
、绝缘子的爬电比距:绝缘子的总爬电距离L除以试验电压与 的积;它通常以mm/kV来表示。
        3
、污秽层:由盐和惰性材料组成的绝缘子表面上的导电电解层。
        4
、附盐密度(SDD):沉积在绝缘子一给定表面(金属部分和胶合材料不计入此表面)上的盐量除以该表面的面积;它通常以mg/ 表示。



智能电导盐密测试仪的保养维护

        武汉中试研制的智能电导盐密测试仪的保养维护如下:

一)仪器保护
        1
、本仪器属于电子精密仪器,使用时请轻拿轻放。
        2
、机箱为铝合金材料,接触腐蚀性物质,碰撞尖锐物体,都可能影响器外观。
        3
、请勿将液体泼溅于仪器,可能导致仪器内部电路故障。
        4
、请将仪器置于通风干燥处存放。
        5
、请使用电压220V市电电源。

二)电极维护
        1
、电极为仪器最精密的附件,请务必妥善保管。
        2
、玻璃铂电极,容易破损,请使用时不要与烧杯壁碰撞。
        3
、仪器使用完后,将电极用试纸擦拭干净后存放。
        4
、如发现镀铂黑电极失灵,可浸入10%硝酸或盐酸溶液中2分钟,然后用蒸馏水清洗。
        5
、电极使用满一年后,建议将电极发回公司重新校验其电极常数。
        6
、电极为易损且必备物件,建议购买仪器时配置多只电极,以留备用。

三)电池维护
        1
、仪器内置大容量充电锂电池,且具有智能充电管理功能,充满后自动停止充电。
        2
、当仪器长期不使用时,保证电量在30%时存放为宜。
        3
、在低温条件下使用时,电量会减少,属于正常现象。
        4
、最好将电池电量使用尽后再充电。
        5
、当电量不足时,请不要使用打印功能,否则可能加速电池老化。

四)打印机维护
        1
、 打印机开盖前请关断仪器电源。
        2
、将新热敏打印纸卷热敏涂层面朝上放入打印机纸仓。
        3
、合上前盖时要让纸从出纸口中伸出一段,让胶轴将纸卷充分压住。
        4
、如果出现打印纸走偏现象,可以重新打开前盖,调整打印纸位置。
