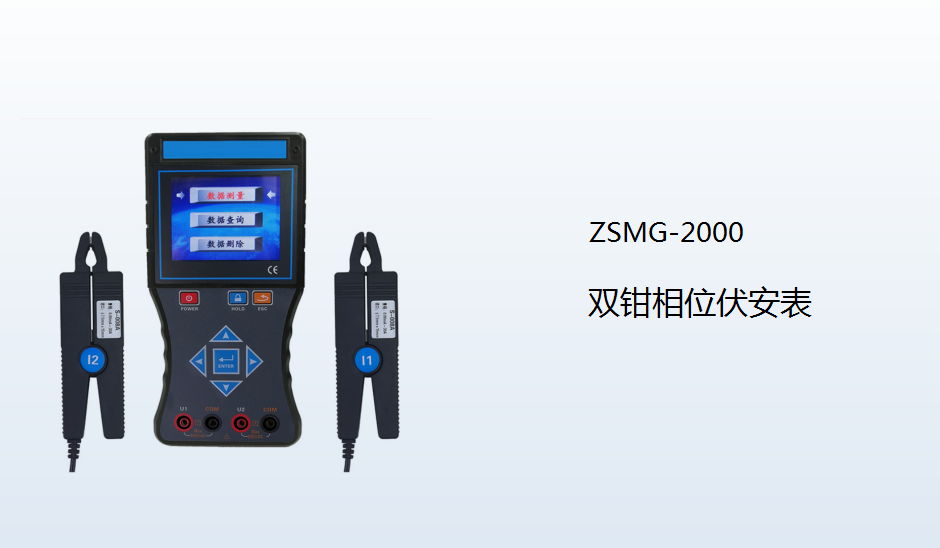

ZSMG-2000 双钳相位伏安表

  • 可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等
  • 参考标准:GB/T 7676.5-2017
    • 交流电流:0~200mA/2A/20A
    • 交流电压:0~20V/200V/600V
    • 相位:0~360°

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


ZSMG-2000数字双钳相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。

产品别称

相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表

产品特征

仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

基准条件和工作条件

1

影响量

基准条件

工作条件

2

环境温度

23℃±1

-10℃~40

3

环境湿渡

40%60%

80%

4

信号波形

正弦波

正弦波   β=0.05

5

信号频率

50HZ±1HZ

45HZ65HZ

6

仪表工作电压

9V±0.1V

9V±1V

7

测相位电流幅值

1A±0.1A

10mA20.0A

8

测相位电压幅值

100V±10V

30V600V

9

外电场、磁场

应避免

10

被测导线位置

被测导线处于钳口的近似几何中心位置

一般规格

功能

相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试

电源

DC9V 碱性干电池(1.5V AA×6



开启背光灯大约35mA,电池连续工作约40小时

关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

显示模式

LCD显示,蓝屏背光功能,适合昏暗场所

LCD尺寸

70mm×62mm

LCD显示域

64mm×54mm

仪表尺寸

长宽厚:196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

3/



交流电压:020V/200V/600V

交流电流:0200mA/2A/20A

测量相位时被测信号的幅值范围

U1-U2相位时:30V600V

I1-I2相位时:10mA20.00A

U1-I2I1-U2相位时:10V600V10mA20.00A

数据保持

测试中按HOLD键保持数据,“DH”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电压检测

当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

仪表质量

主机约550g(带电池),表钳约170g×2,测试线约250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃; 80%Rh以下

存放温湿度

-10℃~60℃; 70%Rh以下

输入阻抗

测试电压各档输入阻抗为:2MΩ

U1U2相位时电压输入阻抗为:40kΩ

耐压

仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝缘

仪表线路与外壳之间、两电压输入端之间≥10MΩ

结构

双重绝缘

基准条件下基本误差及性能指标





分辨率

基本误差



20V

0.01V

±(1.2%rdg+2dgt)

200V

0.1V

500V

1V



200mA

0.1mA

±(1.0%rdg+2dgt)

2A

1mA

10A

10mA



0360°

1°

±1°

注意:工作条件下相位误差不超过±3°

附件清单

主机

1

仪表箱

1

电流钳

2

测试线

4(红黑各2)

电池

6(碱性干电池:1.5V AA)

说明书

1

出厂报告

1

合格证

1
