ZSFRC 电容分压器高压测量系统


  • 用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压
  • 参考标准: DL/T846.1-2004,JJG124-2005
    • 精密高压薄膜电容和精密高压玻璃釉电阻
    • 全金属封闭结构屏蔽
    • 美国杜邦填充材料,特种工艺灌封,同轴电缆连接,铝合金包装箱

  • 湖北电气百强企业 / 华中大区最大生产基地
  • 三年质保,一年包换,六个月包退,一个月试用
  • 30年生产经验 / 技术•精工•品质代表全行业最高水平

  • 产品咨询、购买、维护欢迎来电 027-83621138 联系我们




纯容分压器+电压表纯容分压器+电压表
纯容分压器纯容分压器

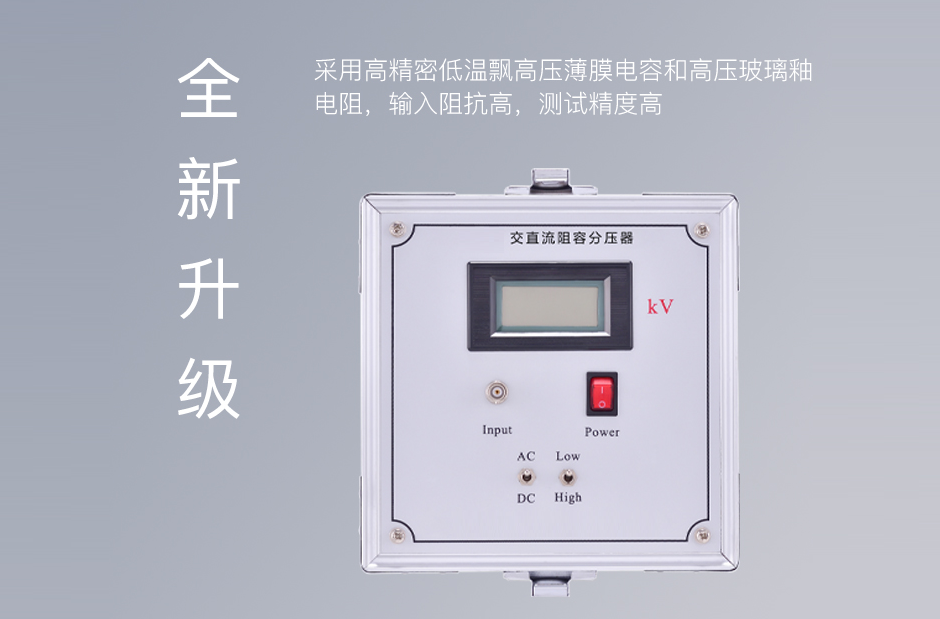

电压表电压表
操作界面操作界面





  • 简介
  • 案例
  • 说明书
  • 保修
  • 下载
  • 经验
    业务直拨:027-83621138 / 83982728



产品简介

ZSFRC 电容分压器高压测量系统适用于脉冲高压,雷电高压,工频高压的测量,是代替高压静电电压表的首选。多应用在发电厂、变电站、高压电器设备制造厂和高电压试验室等部门的高电压测量工作。
ZSFRC 电容分压器高压测量系统又称电容分压器、高压分压器及数字分压器,高压电容分压器是电容等电位屏蔽分压式高压测量装置,高压电容分压器按电压范围包括50kv电容分压器、100kv电容分压器、150kv电容分压器、200kv电容分压器、300kv电容分压器,高压电容分压器内部采用高精度电阻和低正切值的高压电容,高压电容分压器主要用于脉冲高压,雷电高压,工频高压的测量,是代替高压静电电压表的常用电力试验设备。
ZSFRC 电容分压器高压测量系统是电容等电位屏蔽分压式高压测量装置,数字高压电容分压器包括(50kv电容分压器、100kv电容分压器、150kv电容分压器、200kv电容分压器、300kv电容分压器),高压电容分压器内部采用高精度电阻和低正切值的高压电容,自身局部放电量小,电容分压器主要用于脉冲高压,雷电高压,工频高压的测量,是代替高压静电电压表的常用电力试验设备,电容分压器具有灵敏度高,操作简便,显示直观,精度高、体积小、重量轻等特点,广泛适用于发电厂、变电站、高压电器设备制造厂和高电压试验室以及教育科研等部门作为高电压测量之理想设备。

产品别称

电容式分压器、纯容式分压器、分压器 、电容分压器高压测量系统

产品特征

ZSFRC系列电容分压器高压测量系统与高压测量端相连,可实现远距离清晰读数,使用安全、方便。系统体积小,重量轻,便于携带,适用于现场工地的检测工作。
1、该电容分压器高压测量系统输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,实现高稳定度,高线性度。采用进口填充材料,可靠性高,内部局部放电量降到最低。
2、采用平衡式等电位屏蔽结构。
3、完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好。
4、高精度,高线性度,高稳定度,抗干扰
5、采用进口填充材料,使结构更小,重量更轻,可靠性更高,内部局部放电量降到最低。
6、体积小,重量轻,便于携带,为现场工地的检测工作带来极大的便利。
7、内屏蔽抗干扰系统,全方位均压措施,单节或分节结构
8、可选配智能屏显表头(可显示交流有效值,峰值/√2,峰值系数,平均值、峰峰值等);
9、可选配屏显电压波形及其频率。

参数
1、电压测量范围: AC 0~1000kV(可按需订制)
2、精度等级:0.5~1.5级
3、电容范围:50~6000pF(可按需订制)
4、频率范围:30~300Hz
5、测量输入:≤200V

基本 型号 ZSFRC-50 ZSFRC-100 ZSFRC-150 ZSFRC-200 ZSFRC-300 ZSFRC-400
电压等级( kV ) 50 100 150 200 300 400
交流频率( Hz ) 30 ~ 300
基本型 准确度 AC : 1.5%
G 型准确度 AC : 1.0% --
H 型准确度 AC : 0.5%
电容量( pF ) 320 180 150 120 120-500 100-800
分压比 1000:1 或 10000:1 特殊比例可定做
高度( mm ) 500 650 900 1200 1750 2350
尺寸( mm ) 150×150 160×160 200×200 260×260 800×800
电缆阻抗( Ω ) 50 / 75
量程范围 1 、分高低两个量程
2 、低量程 :0 ~ 20 kV
3 、高量程 :20kV- 标称额定电压
1 、低量程 :0 ~ 200 kV ,
2 、高量程 :
200kV- 标称额定电压
电缆长度(米) 3 4 5 6 8 10
重量( kg ) 5.5 6.9 10.6 14.1 23.5 48.2
填充介质 进口干式高分子材料
使用温度范围 0℃ ~ 45℃
相对湿度 <85%RH, 无凝露
海拔高度 <1500 米,高海拔地区可以定做
使用场所限制 户内使用或晴朗天气条件下户外使用













销售热线

  • 销售热线:027-83621138  /  83629368
  • 售后专线:027-83982728
  • 在线客服 qq: 149650365

增值服务

  • 三年质保 一年包换  |  一个月包退 三个月试用

部分客户展示









































































































注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

说明书在线索取QQ:149650365



























注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

售后客服

客服服务中心:027-83635550,我们将尽快安排电力工程师为您及时解答!

保修承诺

三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北中试控股长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念,制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!

因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件,本司不能确保客户收到的货物与网站图片、附件说明完全一致。产品详细信息均以实物为准,请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归湖北中试高测电气控股有限公司所有。
注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。

资料下载

文件名 更新时间 点击下载
ZSFRC 电容分压器高压测量系统说明书 2014年04月13日 点击下载
ZSFRC 电容分压器高压测量系统PDF说明书 2014年04月13日 点击下载
          索取说明书: QQ  149640060


注: 1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多湖北中试高测电气控股有限公司产品信息请进入产品中心,服务热线:027-8362 1138 。





什么是交直流数字高压表

一、产品介绍
       交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二、产品特性:
       1、精度高
       AC:1.0% DC:0.5% ;
       是高压静电电压表的更新换代产品;
       2、安全可靠
       数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠;
       3、读数方便
       数字高压表由高压分压器上端均压罩为高压端,可直接接入被测高压,下端有专用接地端,供接地使用,用专用电缆连接高压分压器和低压显示仪表,并选择相应的电压和量限即可开始测量,读数即为kV数;
       4、携带方便
       数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便
三、产品参数
       ◆ 电压等级:50kV、100kV、200kV、300kV、400kV、500kV ;
       ◆ 准确度:AC:1.0% DC:0.5% ;



交直流数字高压表的使用说明

一.产品介绍
      交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二.使用说明
       交直流数字高压表,由高压分压器和低压显示表构成,用专用电缆连接为一套完整的高压测量装置。
       1、接线
       交直流数字高压表上端均压罩为高压端,可直接输入被测高压,下端有专用接地端,供接地使用。用专用电缆连接高压分压器和低压显示表,并选择相应的电压和量限即可开始测量。
       2、工频高电压测量
       连接测量线路后,将低压显示表功能开关切换至AC档,选择High档,直接测量工频高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       3、直流高电压测量
       连接测量线路后,将低压显示表功能开关切换至DC档,选择High档,可直接测量直流高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       4、接地
       高压分压器下端装有专用金属接地端,每次使用前都必须将接地端可靠接地。
       注意:使用前必须检查接地。
       5、允许误差
       数字高压表按国家有关规程采用相对误差。
       6、低压仪表输入阻抗对高压分压器的影响:
       数字高压表配用低压测量仪表的输入阻抗为10MΩ,当使用其它仪表时,应考虑其输入阻抗的影响。
       7、加高压时,高压分压器及高压引线附近不得有杂物。
       8、高压分压器标准分压比为K=1000。
三.注意事项
       1、校准:每年至少应送上级计量检定部门校准一次。
       2、高压分压器显示仪表面板下部的可调电位器是供 校准时调整误差使用。校准时,将面板取出,加压后调整电位器即可。
四.附件清单
       1、高压分压器一台;
       2、低压显示表一块;
       3、专用连接电缆一根;
       4、测试数据一份;
       5、说明书一份。
