试验说明

电流互感器

只对35kV及以上的电流互感器测量一次绕组连同套管一起的介质损耗因数tgδ时试验。其他电流互感器不做这项试验，试验时互感器的二次绕组应接地。

电压互感器

只对35kV的TV进行一次绕组连同套管的介质损耗因数tgδ的测量，其余互感器不进行此项试验，它是检验电压感器绝缘状况的有效方法。但是如果测试方法不对，会影响结果的准确性，甚至造成误判断。

试验要求

电流互感器

电压等级35kV及以上互感器的介质损耗角正切值tanδ测量，应符合下列规定：

1  互感器的绕组tanδ测量电压应在10kV测量，tanδ不应大于表9.0.3中数据。当对绝缘性能有怀疑时，可采用高压法进行试验，在(0.5～1)Um 范围内进行，tanδ变化量不应大于0.2%，电容变化量不应大于O.5%；

2  末屏tanδ测量电压为2kV。

注：本条主要适用于油浸式互感器。SF6气体绝缘和环氧树脂绝缘结构互感器不适用，注硅脂等干式互感器可以参照执行。

表9.0.3    tanδ (%)限值

注：电压互感器整体及支架介损受环境条件(特别是相对湿度)影响较大，测量时要加以考虑。

电压互感器

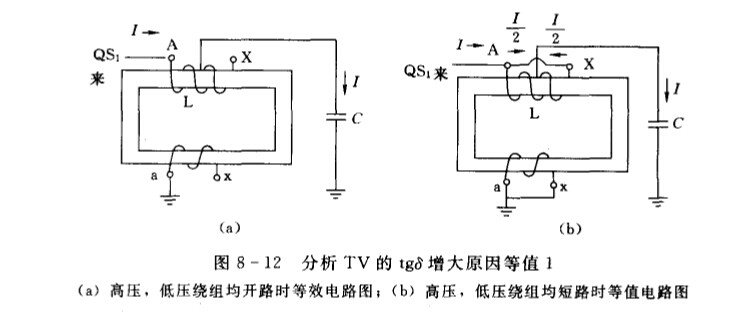

现场多用QS₁型交流电桥进行测量，测量时应将TV的一次绕组短路（或开路），二次绕组必须短路接地，不能将一、二次绕组都开路，因为在高、低压绕组均开路时，流过介质的电容电流形成了绕组的电感与对地分布电容串联，使测得的tgδ增大了，这种现象可用图8—12(a)来说明，其中把高压绕组对地的分布电容及绕组的电感近似地用集中参数C与L来丧示。

从图8—12(a)中可以看出，当TV的高压、低压绕组开路时，流过高压绕组的充电电流会在铁心中建立磁通，产生附加铁损，因而使测出的tgδ值增大；相反，如果高压、低压绕组均短路，如图8 -12(b)所示，充电电流从绕组两端经电容器C而入地，两个电流的大小相等、方向相反，因而在铁心内产生的磁通互相抵消，这时测出的tgδ值才真正反映TV的绝缘状况。河南省电力试验研究所做了大量的试验研究，证实这一结论是正确的。

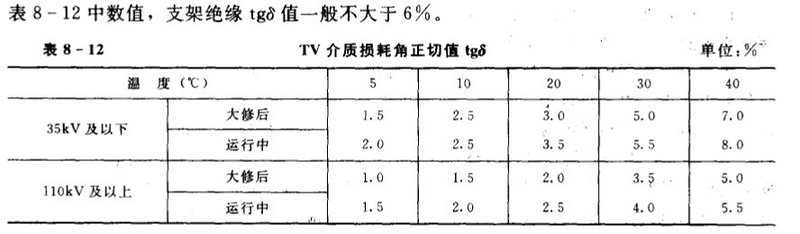

Q/CSG10007—2004规定：与历次试验结果相比，无明显变化；tgδ(％)不应大于表8—12中数值，支架绝缘tgδ值一般不大于6%。

10kV以下的电容式TV的tgδ值：油纸绝缘不大于0. 5％，膜纸复合绝缘不大于0.4％。

注意事项
