中试控股技术研究院鲁工为您讲解：电缆变频谐振耐压装置（电科院）

ZSBP-108KVA/108KV变频串联谐振耐压试验装置

全自动模式、半自动模式、手动模式

实时显示试验状态，用户可根据试验状态进行相应操作。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。
脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化,导致集肤深度也随之而改变,在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响,这在要求严格的应用场合中是不允许的。
变频串联谐振试验装置是用于鉴定电气设备绝缘强度，它对于判断电气设备能否投入运行具有决定性的意义，也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。

参数
变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
1、输入:电压220V或者380V ±10%
2、频率：45/65Hz
3、输出电压：0-250V
4、输出波形：正弦波
5、频率调节范围：30-300Hz
6、频率分辨率：0.01Hz
7、频率稳定度：0.1%
8、频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
9、电压分辨率：0.1kV
10、电压测量精度：1.5%
11、电压步进值： 1%，0.5%，0.1%，0.01%
12、运行连续工作时间：60分钟

不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

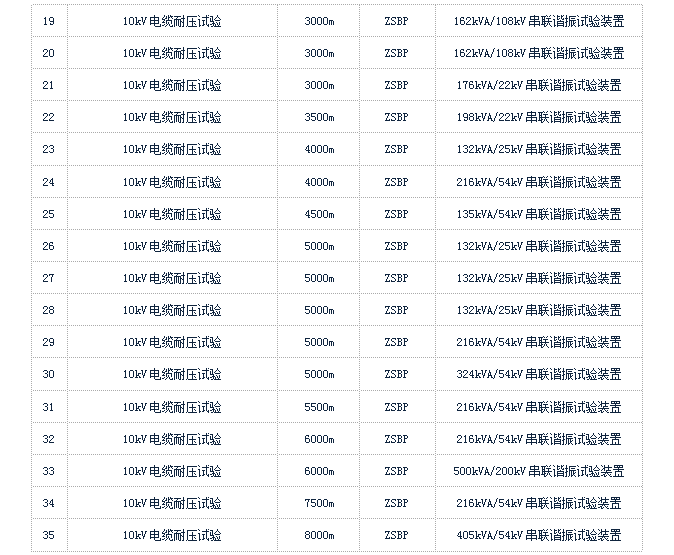

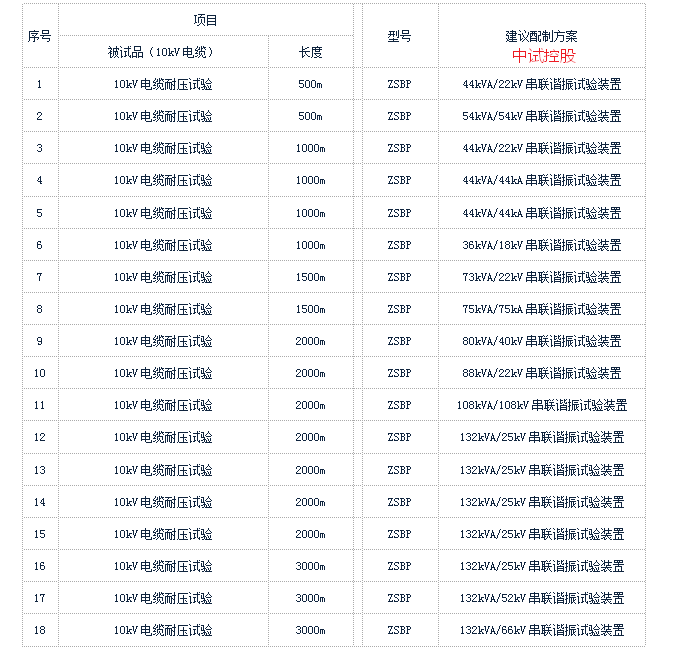

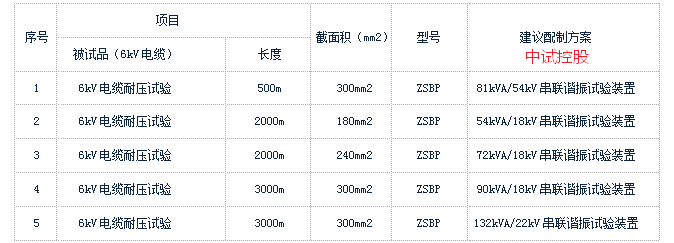

该装置主要针110kV及以下电缆等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象6kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

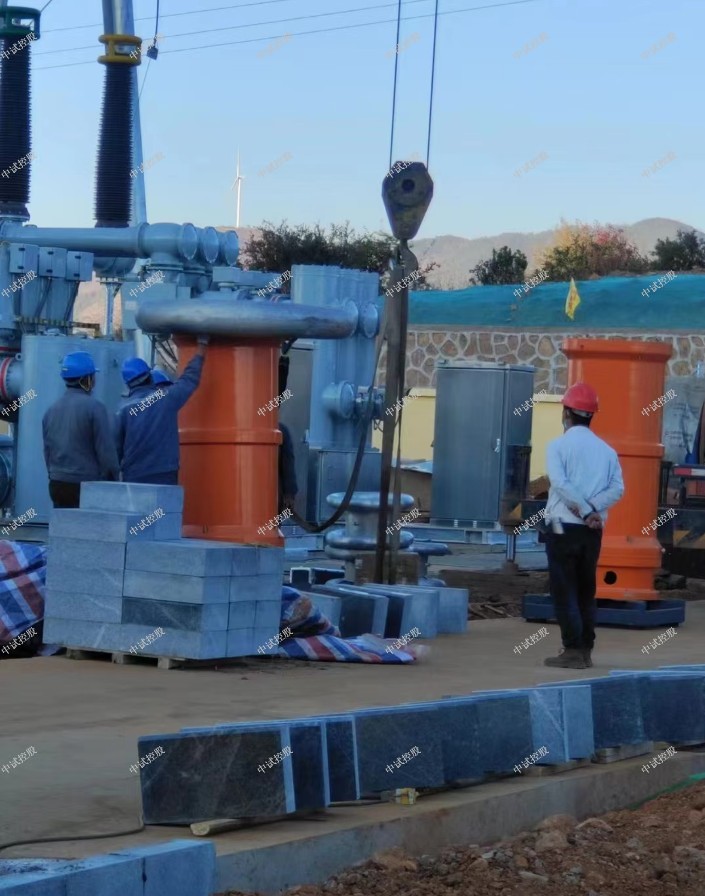

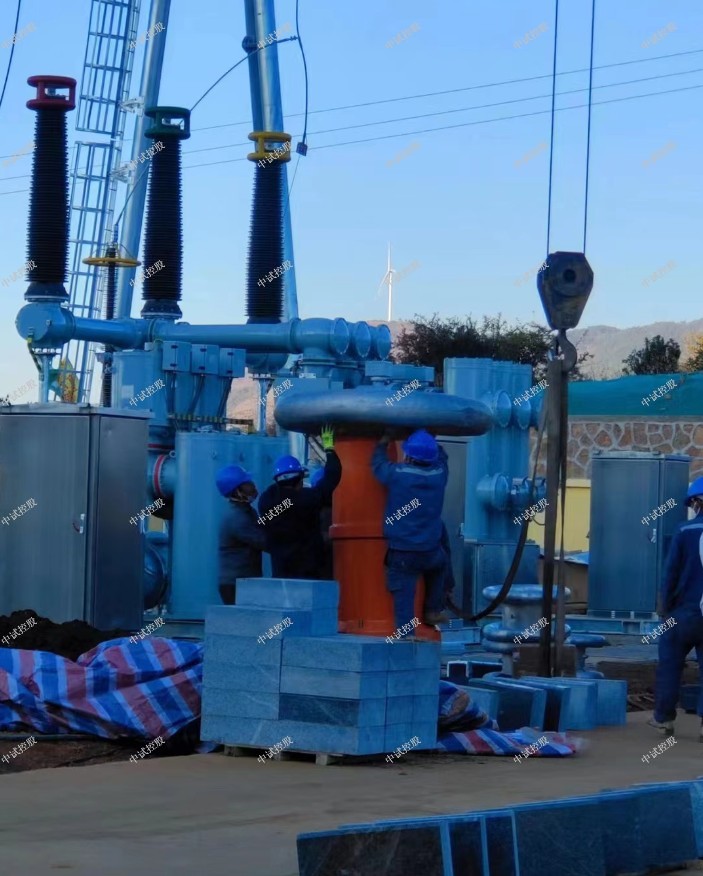

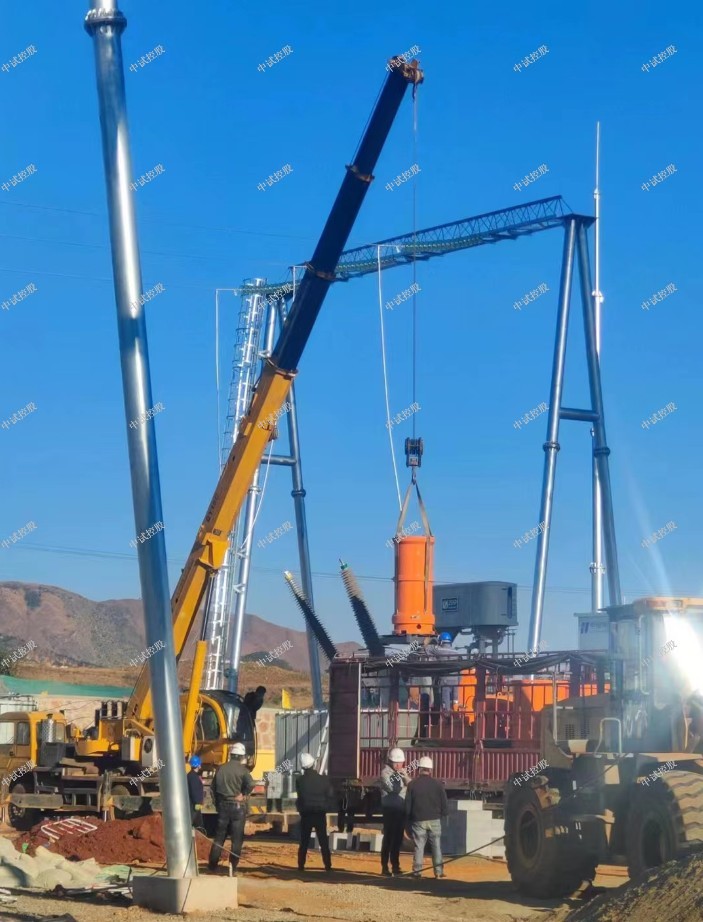

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
我公司调频谐振装置主要功能及其技术特点：
装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
整个装置单件重量很轻，最大不超过60kg，便于现场使用。
装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、半自动模式、手动模式、
能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点。
采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片采用英特尔的原装器件等

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易爆环境中操作
保持产品表面清洁和干燥

  在电子设备中，我们经常可以看到有许多磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环。磁环在不同的频率下有不同的阻抗特牲。一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。|| 大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。

 变频串联谐振试验成套装置技术特点：

体积小，重量轻，特别适合现场使用；

* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；

* 通过国家部门--电力工业电气设备质量检验测试中心（武汉高压研究所） 严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；

* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；

* 一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；

* 软件校准功能，方便用户校准表计，确保高电压值准确度

*设备自带微型打印机，可及时打印保存试验数据；

变频串联谐振试验成套装置使用方法：

1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。电力系统中，过电压现象十分普遍。若是没有防范措施，随时都可能发生，也随时都可以发现。引发电网过电压的缘由很多。主要可分为谐振过电压、操作过电压和雷电过电压;其中谐振过电压在正常运行操作中泛起频仍，其风险性较年夜;过电压一旦发生，往往造成电气装备的损坏和年夜面积的停电事故。中低压电网中过电压事故年夜大都都是由谐振现象所引发的。由于谐振过电压作用时间较长，所引发谐振现象的缘由又很多，是以在选择庇护措施方面造成很年夜的坚苦。为了尽量地避免谐振过电压的发生，在设计和操作电网装备时，应进行需要的估算和放置，以免到达谐振条件; 或接纳适当的避免谐振的措施。
